通知

产品介绍：

通知：奥松机器人科技有限公司于2013年正式成为美国Pololu官方授权中国区域代理商，火热抢购中，由于数量有限，拍下时请咨询客服是否有库存。 Pololu公司生产的3Pi（3π）Robot是一款可以完成巡线、避障和走迷宫功能的轮式机器人。该产品具有体积小巧、转速高、功能强大、用料上乘、设计美观等优点。采用ATmega328P控制器，支持C/C++编程，同时支持时下非常流行的Arduino开发环境。用户在使用该款产品时，不但能学习ATmega系列单片机以及C/C++编程，更可以学习机器人运动控制算法（如PID算法）以及迷宫优化的路径找寻算法等机器人学前沿领域。从硬件和软件两个方面扩展用户的知识领域。

产品参数：

• 1、产品名称：Pololu 3Pi Robot
• 2、产品货号：RB-13K105
• 3、产品重量：83g（不含电池和编程器）
• 4、产品尺寸：直径9.5cm
• 5、速度：100cm/秒（使用4AAA电池情况下）
• 6、处理器: ATmega168/328P
• 7、电机驱动: TB6612FNG
• 8、电机数量: 2
• 9、剩余可用I/O口: 21个
• 10、下限工作电压: 3.2V
• 11、上限工作电压: 7.2V
• 12、PWM上限频率: 80 kHz

清晰标注产品各按键、接口

可选配件：

• 1、USB AVR编程器
• 2、GP2D12 IR夏普红外测距传感器
• 3、GP2Y0A02YK0F夏普红外测距传感器

小车底部 坚实可靠

Overview：

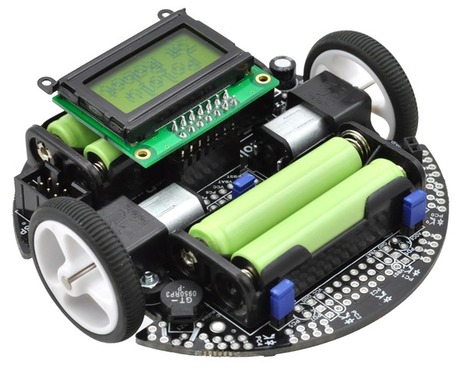

The 3pi robot is designed to excel in line-following and maze-solving competitions. It has a small size (9.5 cm/3.7" diameter, 83 g/2.9 oz without batteries) and takes just four AAA cells (not included), while a unique power system runs the motors at a constant 9.25 V independent of the battery charge level. The regulated voltage allows the 3pi to reach speeds up to 100 cm/second while making precise turns and spins that don’t vary with the battery voltage. The 3pi robot makes a great platform for people with C programming experience to learn robotics, and it is a fun environment for ambitious beginners to learn C programming. At its heart is an Atmel ATmega328P microcontroller running at 20 MHz and featuring 32 KB of flash program memory, 2 KB RAM, and 1 KB of persistent EEPROM memory. The popular, free GNU C/C++ compiler works perfectly with the 3pi, Atmel Studio provides a comfortable development environment, and an extensive set of libraries provided by Pololu makes it a breeze to interface with all of the integrated hardware. The 3pi is also compatible with the popular Arduino development platform. We provide a number of sample programs to show how to use the various 3pi components, as well as how to perform more complex behaviors such as line following and maze solving.

原理简化图

相关下载文件（复制链接到浏览器）：

• 1.Pololu 3pi Robot User’s Guide http://www.pololu.com/docs/pdf/0J21/3pi.pdf
• 2.Pololu AVR Programming Quick Start Guide http://www.pololu.com/docs/pdf/0J51/avr_programming_quick_start_guide.pdf
• 3.Pololu AVR C/C++ Library User’s Guide http://www.pololu.com/docs/pdf/0J20/pololu_avr_library.pdf
• 4.Pololu AVR Library Command Reference http://www.pololu.com/docs/pdf/0J18/avr_library_commands.pdf
• 5.Building Line Following and Line Maze Courses http://www.pololu.com/docs/pdf/0J22/building_line_courses.pdf
• 6.Programming Orangutans and the 3pi Robot from the Arduino Environment http://www.pololu.com/docs/pdf/0J17/orangutan_arduino.pdf
• 7.Sample Project: 3pi Wall Follower http://www.pololu.com/docs/pdf/0J26/3pi_wall_follower.pdf
• 8.Sample Project: RC 3pi http://www.pololu.com/docs/pdf/0J37/rc_3pi.pdf
• 9.3pi quick-start sheet and schematic (486k pdf) http://www.pololu.com/file/0J122/3pi-quick-start.pdf
• 10.3pi simplified schematic diagram(481k pdf) http://www.pololu.com/file/0J119/3pi-schematic.pdf
• 11.Pololu 3pi Robot guia de usuario(3MB pdf) http://www.pololu.com/file/0J137/Pololu3piRobotGuiaDeUsuario.pdf
• 12.Line Maze Algorithm Presentation(505k pdf) http://www.pololu.com/file/0J195/line-maze-algorithm.pdf
