产品概述

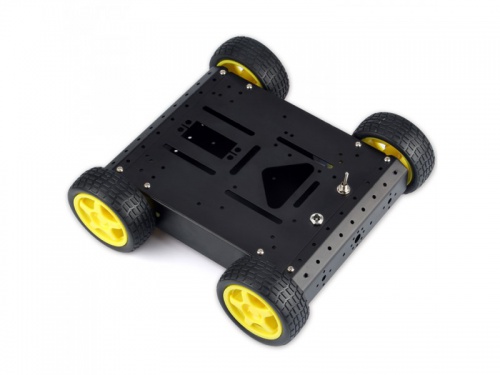

2014年最新推出的Arduino 4WD铝合金移动机器人平台是哈尔滨奥松机器人科技有限公司汲取国内外多款移动平台优点于一体,并结合全国大学生电子设计竞赛规则以及Arduino互动教学课程要求,自主研发的全铝合金4轮驱动移动机器人平台。此款平台可搭载多款控制器、驱动器、传感器和无线射频模块等,平台上支撑板设有51单片机控制器、Arduino mega168控制器、Arduino mega328控制器、Arduino MEGA1280控制器、32路舵机控制器固定孔,二自由度舵机云台固定槽、碰撞开关安装孔,除此之外,前端板可安装红外避障传感器、红外测距传感器、光线传感器、超声波传感器、超亮发光灯等。平台主体采用硬质铝合金材料,此种材料具有重量轻、强度高、不变形等特点。再加上独特的外形设计与色彩搭配,给人以炫酷的感觉。由于近年来机器人比赛多为竞技对抗类,所以多款颜色选择,可让您按颜色分队场地上方悬挂摄像头,可以进行图像识别与图像追踪应用。平台动力输出类型为四轮驱动,特设常用多款直流减速电机固定孔,可依据个人喜好更换电机与轮胎,使机器人轻松完成越障、爬坡等高性能测试。平台轮胎采用优质弹性橡胶,具有减震、耐磨、抓地力强等优点,能适应光滑路面和崎岖路面。这款平台非常适合Arduino爱好者、各大中小学开展机器人普及教育使用,更适合学生用其参加全国大学生电子大赛、智能车竞赛、足球机器人等比赛。让你轻松感受机器人DIY无限乐趣!

配件清单


技术参数

平台参数

  1. 车轮直径:65mm
  2. 车轮宽度:26mm
  3. 平台长度:206mm
  4. 平台宽度:200mm
  5. 平台高度:65mm
  6. 平台重量:620g
  7. 底盘距地面距离:13mm

平台尺寸图


直流减速电机(1:48)

  1. 驱动电机齿轮箱减速比:1:48
  2. 无负载转速(3V):168RPM
  3. 无负载转速(6V):300RPM
  4. 无负载时电流(3V):90mA
  5. 无负载时电流(6V):100mA
  6. 扭矩大小 (3V): 0.04N.m
  7. 扭矩大小 (6V): 0.08N.m
  8. 尺寸大小:70.50 mm×27.00 mm×23.00 mm(长×宽×高)
  9. 重量大小: 约30g

安装步骤

步骤1:充电接口拨动开关连接线制作

充电接口及拨动开关制作方法

步骤2:侧板电机安装

使用零件:黄色直流减速电机*4个、平台侧板*2个、M3*25螺丝*8个、M3六角螺母*8个
注意在侧板电机安装前,先将电机连接线进行焊接,否则安装后不便于焊接。


步骤3:侧板与底板的安装

使用零件:步骤2中安装好的侧板*2组、平台底板*1个、M3*6螺丝*4个


步骤4:充电接口拨动开关安装

使用零件:步骤1中做好的充电接口拨动开关连接线、平台上板*1个


步骤5:端板的安装

使用零件:步骤3中安装的组合体、平台端板*2个、M3*6螺丝*4个


步骤6:上板的安装

使用零件:步骤4中安装的组合体、步骤5中安装的组合体、M3*6螺丝*4个


步骤7:车轮安装

使用零件:步骤6中安装的组合体、车轮*4个
