SKU:RB-04M053 42步进电机 42BYGHW609

来自ALSROBOT WiKi
跳转至: 导航搜索

目录

产品概述

42BYGHW609步进电机是奥松机器人有限公司最新推出的一款步进电机,此款步进电机采用特殊结构、优良材质和先进的制造工艺,高性能,采用交流伺服控制原理,具有交流伺服电机运行特性。并且轴承的质量高,使用寿命长,可避免重复拆装和维修的麻烦,方便易用,高性价比。

规格参数

  1. 电机型号:42BYGHW609
  2. 步距角:1.8°
  3. 电压:3.4V
  4. 电流:1.7A
  5. 相电阻:2欧
  6. 电感:3mH
  7. 静力矩:4000g.cm
  8. 定位力矩:220g.cm
  9. 电机尺寸:42*42*40mm 线长300mm 轴长22mm 轴径5mm
  10. 重量:0.26kg
  11. 相线:四线两相
  12. 用途:DIY模型制作

产品尺寸图

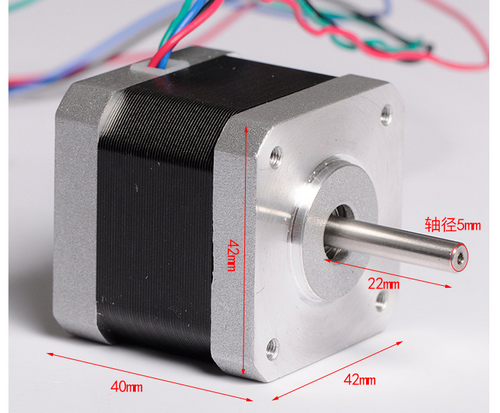

实物尺寸图
CAD工程尺寸图

使用方法

接线说明


硬件设备

例子程序

int ENA=2;
int IN1=3;
int IN2=4;
int ENB=5;
int IN3=6;
int IN4=7;

void setup()
{
 pinMode(ENA,OUTPUT);
 pinMode(ENB,OUTPUT);
 pinMode(IN1,OUTPUT);
 pinMode(IN2,OUTPUT);
 pinMode(IN3,OUTPUT);
 pinMode(IN4,OUTPUT);
 digitalWrite(ENA,HIGH);
 digitalWrite(ENB,HIGH);
}
void loop()
{
 digitalWrite(IN1,LOW);
 digitalWrite(IN2,HIGH);
 digitalWrite(IN3,HIGH);
 digitalWrite(IN4,LOW);
 delay(10);
 digitalWrite(IN1,LOW);
 digitalWrite(IN2,HIGH);
 digitalWrite(IN3,LOW);
 digitalWrite(IN4,HIGH);
 delay(10);
 digitalWrite(IN1,HIGH);
 digitalWrite(IN2,LOW);
 digitalWrite(IN3,LOW);
 digitalWrite(IN4,HIGH);
 delay(10);
 digitalWrite(IN1,HIGH);
 digitalWrite(IN2,LOW);
 digitalWrite(IN3,HIGH);
 digitalWrite(IN4,LOW);
 delay(10);
}

视频演示

Bu jin dian ji01.png

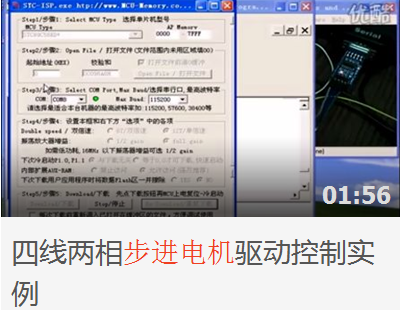

Bu jin dian ji02.png
