Arduino 双H桥直流电机驱动板 步进电机驱动板 机器人配件

  • 奥松售价:
  • 商品编号:
    RB-01C025
  • 商品库存:
    有货
  • 商品重量:
    34克
  • 商品品牌:
    ALSROBOT
  • 购买此商品可使用:
    0 松籽
  • 商品评价:
    comment rank 5 (已有 3 人评价)
    联系客服
    • 销售咨询: 销售咨询
    • 销售咨询:
    • 技术支持: 技术支持
    • 咨询电话: 0451-86628691

产品介绍:

LKV-HM3.0双H桥直流电机驱动板采用ST公司的L298N典型双H桥直流电机驱动芯片,可用于驱动直流电机或双极性步进电机,此驱动板体积小,重量轻,具有较强的驱动能力:2A的峰值电流和46V的峰值电压;外加续流二极管可防止电机线圈在断电时的反电动势损坏芯片;虽然芯片过热时具有自动关断功能,但安装散热片使芯片温度降低,让驱动性能更加稳定;板子设有2个电流反馈检测接口、内逻辑取电选择端、4个上拉电阻选择端、2路直流电机接口和四线两相步进电机接口、控制电机方向指示灯、4个标准固定安装孔。此驱动板适用于智能程控小车、轮式机器人等,可配合各种控制器使用,帮你实现机器人DIY梦想。

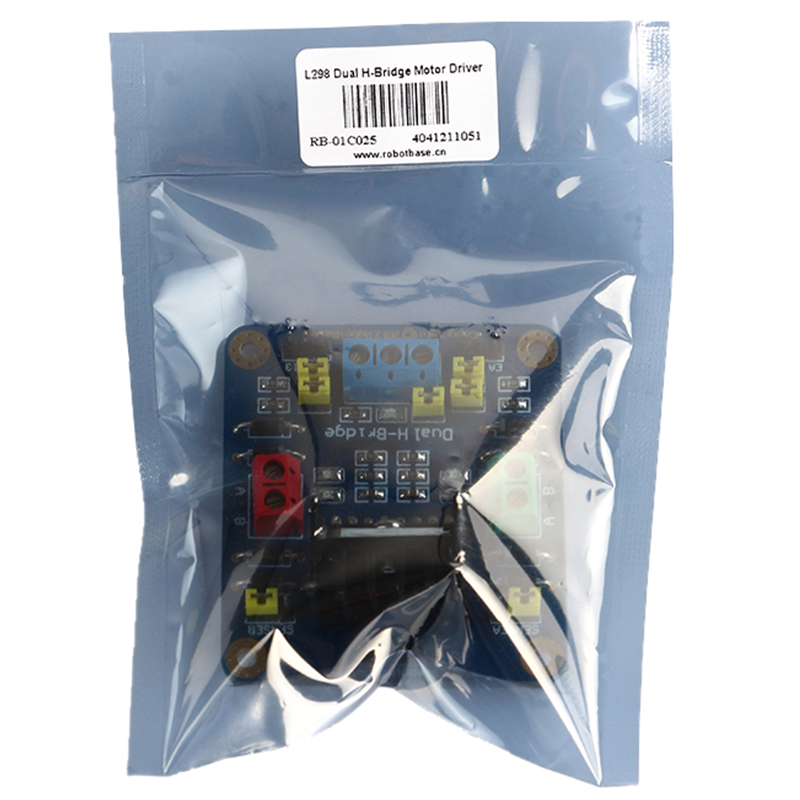

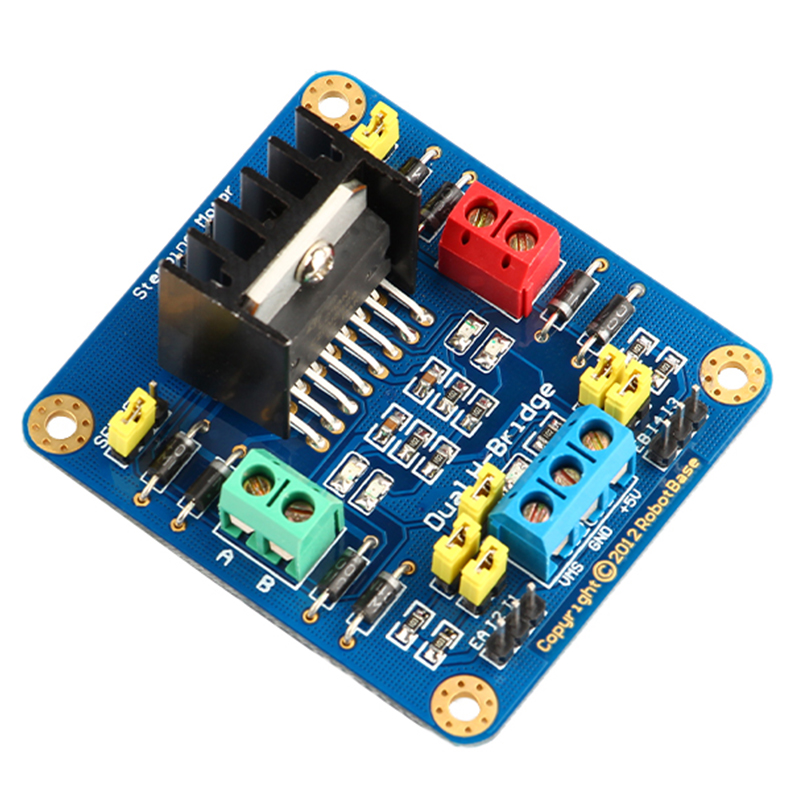

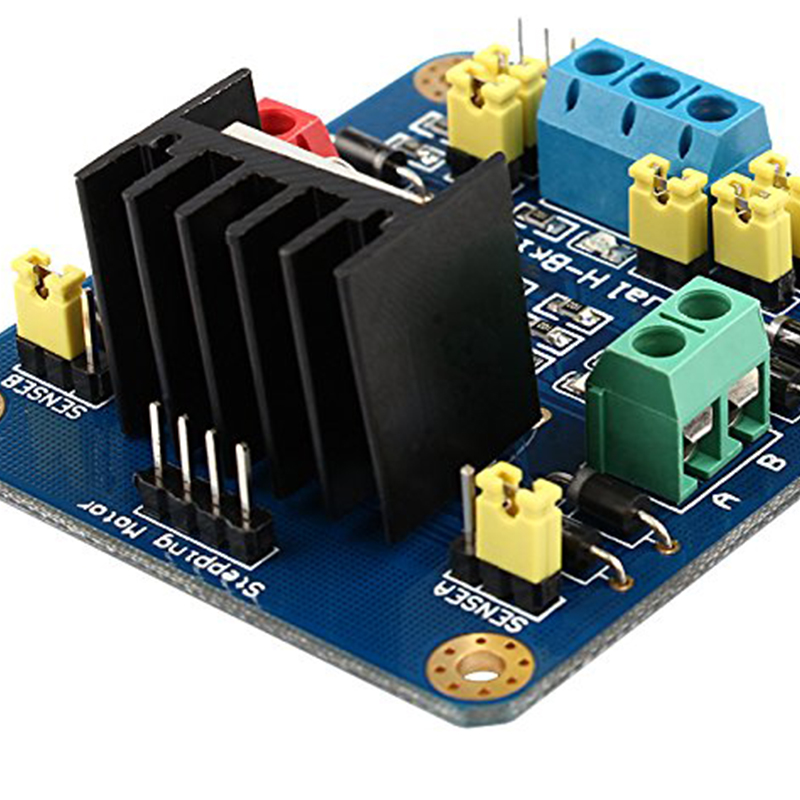

产品图片:


双H桥直流电机驱动板功能图解

产品参数:

  • 1.驱动芯片:L298N双H桥直流电机驱动芯片
  • 2.驱动部分端子供电范围Vs:+5V~+46V
  • 3.驱动部分峰值电流Io:2A
  • 4.逻辑部分端子供电范围Vss:+5V~+7V(可板内取电+5V)
  • 5.逻辑部分工作电流范围:0~36mA
  • 6.控制信号输入电压范围:
  • 低电平:-0.3V≤Vin≤1.5V
  • 高电平:2.3V≤Vin≤Vss
  • 7.使能信号输入电压范围:
  • 低电平:-0.3≤Vin≤1.5V(控制信号无效)
  • 高电平:2.3V≤Vin≤Vss(控制信号有效)
  • 8.上限功耗:25W(温度T=75℃时)
  • 9.正常工作温度:-25℃~+130℃
  • 10.驱动板尺寸:60mm×54mm
  • 11.驱动板重量:32g
  • 12.其他扩展:特设电流反馈检测接口、控制方向指示灯、上拉电阻选择接口、逻辑部分板内取电接口。

相关视频:



有问有答

1.L298N双H桥直流电机驱动板接四个电机如何接线?:http://www.makerspace.cn/forum.php?mod=viewthread&tid=3903

2.Arduino uno R3+双H桥驱动板+红外遥控小车编程问题 :http://www.makerspace.cn/forum.php?mod=viewthread&tid=3119

3.双H桥直流电机驱动板如何给arduino供电:http://www.makerspace.cn/forum.php?mod=viewthread&tid=4299

4.Arduino驱动安装失败? 全面的解决的方法:http://www.makerspace.cn/thread-337-1-1.html

5.采用现成零件 在家自制Arduino手机:http://www.makerspace.cn/forum.php?mod=viewthread&tid=3858

6.利用Xbee模块实现两个UNO控制器的通信:http://www.makerspace.cn/forum.php?mod=viewthread&tid=5284

前沿科技

1.用Arduino结合重力感应玩转lfs赛车:http://www.alsrobot.cn/article-583.html

2.Arduino与Kinect打造“体感智能车”:http://www.alsrobot.cn/article-114.html

3.玩转Arduino-编译环境软件:http://www.alsrobot.cn/article-430.html

4.Arduino IDE错误提示问题原因汇总:http://www.alsrobot.cn/article-231.html

5.Arduino+Processing 制作极客风格绘图机:http://www.alsrobot.cn/article-779.html

6.Arduino兼容的3D手势控制器:http://www.alsrobot.cn/article-472.html

7.玩转Arduino-闪烁的LED:http://www.alsrobot.cn/article-428.html

教学视频

1.Arduino-4WD移动机器人寻线功能演示网址:http://v.youku.com/v_show/id_XMjgwMjk0NDE2.html

2.Arduino-4WD移动机器人碰撞功能演示网址:http://v.youku.com/v_show/id_XMjgwMjkyNDM2.html

3.Arduino-4WD移动机器人追光功能演示网址:http://v.youku.com/v_show/id_XMjgwMjk4MjU2.html

4.Arduino-4WD移动机器人寻线与避障功能演示网址:http://v.youku.com/v_show/id_XMjgwNTg5NTI4.html

5.Arduino-4WD移动机器人侦测避障功能演示网址:http://v.youku.com/v_show/id_XMzQyNzk2MzM2.html

6.直流减速电机驱动实例http://v.youku.com/v_show/id_XNjQ2MDY0MDg=.html?from=y1.7-2

百度百科

1.Arduino百度百科(点击名称

2.哈尔滨奥松机器人科技有限公司(点击名称)

3.“机器人爸爸”于欣龙(点击名称)

技术博客:

1.借助Arduino做一个RFID门禁系统:http://blog.sina.com.cn/arduino

2.Arduino 控制舵机:http://blog.sina.com.cn/s/blog_5e4725590100d3sf.html

3.Arduino控制直流电机:http://blog.sina.com.cn/s/blog_5e4725590100d2oq.html

4.Arduino PWM:http://blog.sina.com.cn/s/blog_5e4725590100d1d7.html

5.Arduino与32路舵机控制器通信实例:http://blog.sina.com.cn/s/blog_5e4725590100e490.html

6.Arduino通过Mini红外传感器测电机转速:http://blog.sina.com.cn/s/blog_5e4725590100duvm.html

维基百科

双H桥直流电机驱动板

产品资料:http://pan.baidu.com/s/1BWK1q


【为了给亲们提供更方便快捷的技术服务与支持,奥松机器人特开设技术社区为大家答疑解惑,即有专门的技术人员为您回帖,更有众多的电子爱好者可以一起交流学习心得!www.makerspace.cn】



  • 用户评价

匿名用户
咨询内容:
板子收到了,质量好,发货快!
管理员:
谢谢您对我们产品和服务的肯定,我们会再接再厉,继续努力的!为了给亲们提供更方便快捷的技术服务与支持,奥松机器人特开设技术社区为大家答疑解惑,即有专门的技术人员为您回帖,更有众多的电子爱好者可以一起交流学习心得!www.makerspace.cn
匿名用户
咨询内容:
只用Arduino控制器控制小车可以吗?需要用驱动板吗?
管理员:
您好!轮式机器人只用Arduino控制器是不可以的,需要这款驱动板去驱动四个电机的!您可以与我们在线客服联系,如果您有更多的技术问题请关注我们的官方论坛http://www.makerspace.cn 我们有专业的技术同事以及新老顾客发帖讨论,不仅让您解决目前问题,也可以学习到很多专业的知识哦!
匿名用户
咨询内容:
请问这个驱动板怎么安装在小车上,进行驱动呢?
管理员:
您好,这款驱动板4脚上有螺丝固定孔的,您可以用店铺内尼龙柱http://www.alsrobot.cn/goods-367.html,进行固定,可以将驱动板安装固定在移动机器人平台的上底板上或是您自己设计的机器人平台上的,您是使用过程中有任何问题可以在我们的专门技术论发帖,会有专门的技术人员回复您的,论坛: www.makerspace.cn
