SKU:RB-04M020 RS360直流微型水泵

来自ALSROBOT WiKi
跳转至: 导航搜索

目录

产品概述

360直流微型水泵是哈尔滨奥松机器人科技有限公司2012年最新推出的微型水泵,该产品具有重量轻,仅70g。体积小,总长5.2cm。扬程大,在12V情况下可达1.5m。双向流向控制。使用性能广,配合控制器和驱动器可以制作出多种产品,如试验、养鱼、浇花、清洗、模型泵油等方面。

规格参数

  1. 工作电压:DC6V-DC12V
  2. 工作电流:0.8A
  3. 产品类型:直流电机
  4. 重量:70g
  5. 产品尺寸:电机直径27mm 进出水口外径4mm
  6. 水泵长度65mm(含进水口、电极)

使用方法

微型水泵主导的手动控制抽水系统

需要硬件

  1. Carduino UNO控制器*1个
  2. V5.0传感器扩展板*1个
  3. 继电器模块*1个
  4. 大按钮模块*1个
  5. 水泵*1个
  6. 11.1V锂电池*1个

接线方法

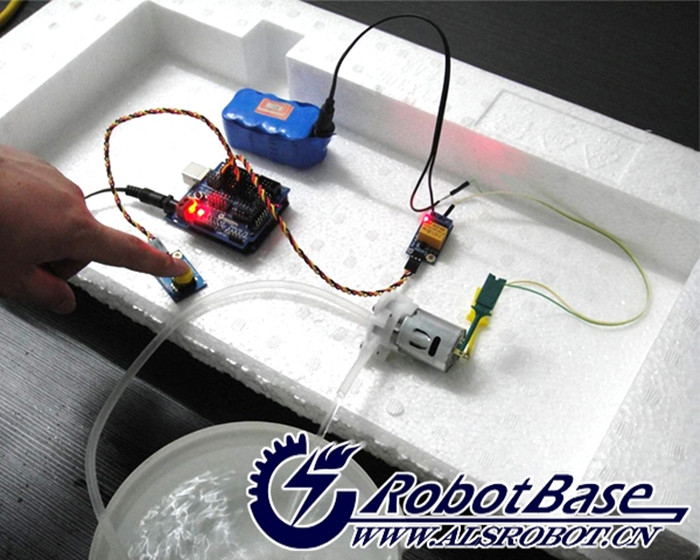

如图所示将继电器模块连接到Carduino UNO的数字11脚;大按钮模块接在Carduino UNO控制器数字7引脚


例子程序

const int buttonPin = 7;     // 定义大按钮模块引脚
const int jidianqi =  11;      // 定义继电器模块引脚
int buttonState = 0;
void setup() {
  pinMode(jidianqi, OUTPUT);
  pinMode(buttonPin, INPUT);
}
void loop(){
  buttonState = digitalRead(buttonPin);
  if (buttonState == LOW)
 {
    digitalWrite(jidianqi, HIGH);
  }
  else
{
    digitalWrite(jidianqi, HIGH);
  }
}

程序效果

当大按钮模块按下时水泵抽水;当大按钮模块抬起时水泵停止抽水。

应用视频

Shui liu liang 01.png
Shui wei tu rang 01.png
