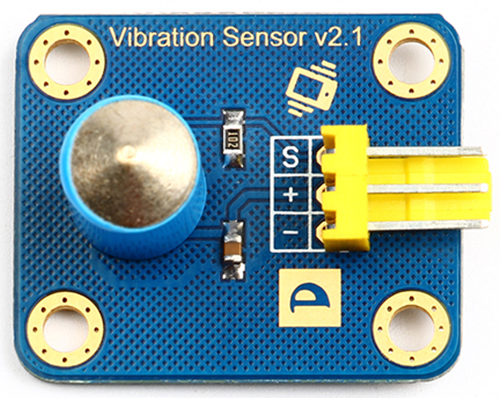

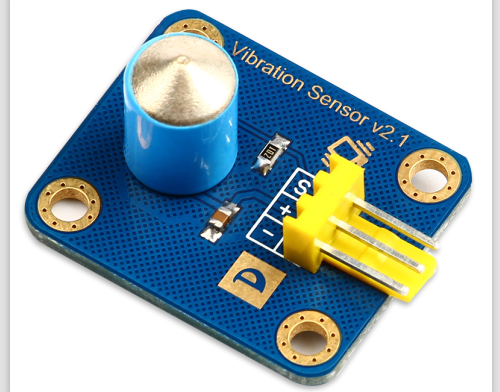

SKU:RB-02S030A 蓝色震动传感器

来自ALSROBOT WiKi
跳转至: 导航搜索

目录

产品概述

震动式开关数字输入模块,与Arduino专用传感器扩展板结合使用,能感知微弱的震动信号,可实现与震动有相关的互动作品。

规格参数

  1. 工作电压:3.5v — 5.5v
  2. 信号模式:数字输入
  3. 包装方式:静电袋密封
  4. 重量:3克
  • 产品尺寸图:

接口定义

  • S:信号输入
  • +:电源(VCC)
  • -:地(GND)

使用方法

说明:蓝色振动传感器与黑色振动传感器在硬件连接和软件代码上可以通用,只是两者在原理上有区别,蓝色振动传感器内部使用钢珠检测振动信号,而黑色振动传感器内部使用弹簧来检测振动,所以蓝色振动传感器使用方法可参考黑色振动传感器。
黑色振动传感器:http://www.alsrobot.cn/wiki/index.php/SKU:RB-02S029A_%E9%BB%91%E8%89%B2%E9%9C%87%E5%8A%A8%E4%BC%A0%E6%84%9F%E5%99%A8

工作原理

蓝色震动传感器的震动感测元件内部有一个钢珠,当有震动的情况下,钢珠运动接触金属导通时,输出低电平,当没有震动的情况下,钢珠静止状态,不能接触到金属,所以是断开状态,输出高电平。

编程原理

蓝色震动传感器使用震动探测元件,利用钢珠运动导通金属的原理,共引出三个引脚分别是电源正Vcc、电源负GND、信号S,实际使用时,只需要将传感器连接到 Arduino UNO 控制器的数字引脚,例如数字引脚2号,通过串口监视器打印出当前是否有震动,并通过 Arduino 板载的13号引脚灯直观反映出当前是否有震动。

连接图示


例子程序

int lzPin = 2;
int ledPin =  13;
int lzState = 0;
void setup() {
  Serial.begin(9600);//设置波特率
  pinMode(ledPin, OUTPUT);
  pinMode(lzPin, INPUT);
}

void loop(){
  lzState = digitalRead(lzPin);
  if (lzState == LOW)
{
    Serial.println("In vibration");
    digitalWrite(ledPin, HIGH);
  }
  else {
    Serial.println("No vibration");
    digitalWrite(ledPin, LOW);
  }
}

程序效果

将例子程序上传到 Arduino UNO 控制器中,若上传没有出现错误,会出现一下现象:

  • 当有振动的情况下,蓝色振动传感器输出低电平,板载13引脚灯亮起,Arduino IDE 串口监视输出 “In vibration”
  • 当没有振动的情况下,蓝色振动传感器输出高电平,板载13引脚灯熄灭,Arduino IDE 串口监视器输出“No vibration”

串口监视器输出效果如下图所示:


产品相关推荐


例子程序下载

下载链接:http://pan.baidu.com/s/1boBiguN 密码:liua
