SKU:RB-02S029A 黑色震动传感器

来自ALSROBOT WiKi
跳转至: 导航搜索

目录

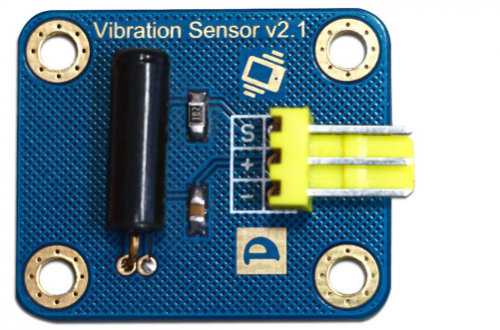

产品概述

震动式开关数字输入模块,与Arduino专用传感器扩展板结合使用,能感知微弱的震动信号,可实现与震动有相关的互动作品。核心传感器使用的是SW-18010P,一种弹簧型无方向性振动感应器件,它可以任意角度触发。本产品在静止时任何角度都为开路OFF状态,当受到外力碰撞或者大力晃动时,弹簧变形和中心电极接触导通使两个引脚瞬间导通为ON状态,当外力消失时,电路恢复为开路OFF状态。正常使用寿命大于20万次,本产品适合小电流振动检测电路,已经被广泛用于:玩具、鞋灯、防盗报警器、电子秤、霹雳旱冰鞋、闪光舞鞋、烽火轮、闪光球等产品。

规格参数

  1. 工作电压:3.5V—5.5V
  2. 信号类型:数字信号
  3. 包装方式:静电袋密封
  4. 重量:3g

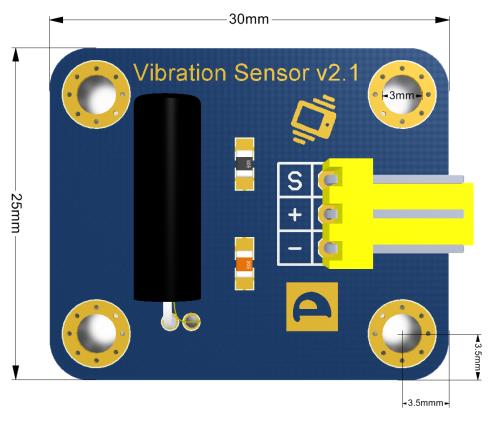

  • 产品尺寸图:

接口定义

  • S:信号输入
  • +:电源(VCC)
  • -:地(GND)

使用方法

工作原理

本产品核心传感器使用的是 SW-18010P,一种弹簧型无方向性振动感应器件,它可以任意角度触发。
本产品在静止时任何角度都为开路 OFF 状态,当受到外力碰撞或者大力晃动时,弹簧变形和中心电极接触导通使两个引脚瞬间导通为 ON 状态,当外力消失时,电路恢复为开路 OFF 状态。

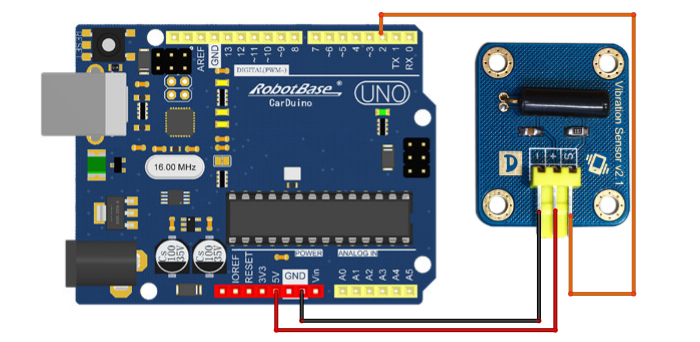

连接图示

如图所示通过3P传感器连接线或杜邦线将黑色振动传感器插接到Carduino UNO R3 控制器的数字接口。

例子程序1

将黑色振动传感器如连接图所示接到UNO控制器的数字口2上,当有传感器感测到振动时,UNO控制器板载的L灯随着振动闪烁。
int hzPin = 2;
int ledPin =  13;
int hzState = 0;
void setup() {
  pinMode(ledPin, OUTPUT);
  pinMode(hzPin, INPUT);
}

void loop(){
  hzState = digitalRead(hzPin);
  if (hzState == LOW)
 {
    digitalWrite(ledPin, HIGH);
  }
  else {
    digitalWrite(ledPin, LOW);
  }
}

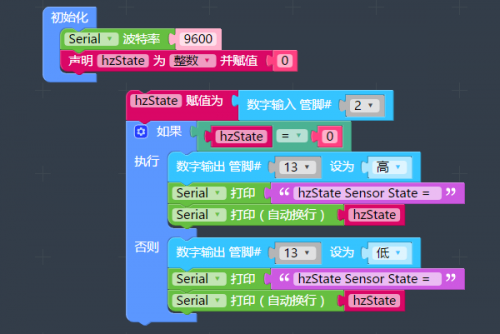

云编程代码

奥松云编程系统地址:http://www.alscode.cn/index.html


程序效果

晃动黑色震动传感器,接在控制器上的LED小灯亮起,停止晃动,LED小灯熄灭。

例子程序2

  • 实验目的:使用黑色振动传感器控制 LED 发光模块
  • 实验硬件:

(1)Starduino UNO R3 控制器 * 1个
(2)黑色振动传感器 * 1个
(3)USB 数据线 * 1条
(4)杜邦线 * 若干

  • 软件环境:Arduino IDE 1.8.1
  • 实验接线:与例子程序1中的硬件接线相同
  • 例子程序:
#define LED 13       //定义LED引脚为13号
#define hz 2    //定义黑色振动传感器引脚未数字2号
int val = 0;        //变量val用来储存按钮状态
void setup()
{
  Serial.begin(9600);
  pinMode(LED, OUTPUT);     //设定LED引脚为输出状态
  pinMode (hz,INPUT);   //设定黑色振动传感器引脚为输入状态
}
void loop()
{
  val = digitalRead(hz); //读取黑色振动传感器状态并储存
  Serial.println(val);
  if (state == 1){
    digitalWrite(LED,HIGH);  //开启LED灯
  }else{
    digitalWrite(LED,LOW);   //关闭LED灯
  }
}
  • 试验效果

黑色振动传感器检测到震动,会使 LED 闪烁

产品相关推荐


例子程序下载

下载链接:http://pan.baidu.com/s/1geDHMLH 密码:qeio
