SKU:RB-13K130 动手玩转Arduino套件

来自ALSROBOT WiKi
跳转至: 导航搜索

目录

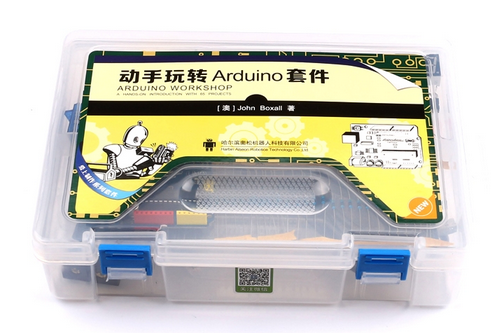

产品概述

动手玩转Arduino套件是哈尔滨奥松机器人科技有限公司专门为Arduino爱好者精心打造的一款入门学习套件,本套件配套的教材《动手玩转Arduino》,我们精选了其中17节实验,适合Arduino初学者、教育、工作坊的学习和入门使用。我们知道实践是检验真理的唯一标准,光看不练很难掌握。本套件实验按照难易程度依次递增,旨在让学习者以感性的方式来掌握基础的电子学概念和更多的Arduino知识和经验。本实验套件包括学习控制LED、蜂鸣器、制作温度测量仪、LED矩阵动画的显示,如何控制电机等让学习者充分体验Arduino的奥秘。本套件不仅有资料光盘,还配备《动手玩转Arduino》,使其成为你学习的加速剂!《动手玩转Arduino》精心整合了65个Arduino作品,而且其难易程度,依次递增,旨在让读者以感性的方式,来掌握更多的Arduino知识和经验。通过这65个动手实践,读者除了学到基础的电子学概念、巩固已有的Arduino知识之外,还将学会如何创建功能更为强大复杂的Arduino作品。本套件中的资料不仅包括《动手玩转Arduino》一书,还包括光盘教学视频,17节实验注释例子程序。此套件完全考虑初学者学习兴趣,按照书中内容精心编排,实验详细说明和具有功能注释的例子程序,由易到难,循序渐进,打好学习基础,启发创新思维,领悟开源创意文化,这款套件是带你进入互动新媒体领域和电子世界的必备之选。 另外书中还讲解了许多高级功能和模块,考虑到读者的接受能力,本套件中没有配备。可以联系在线客服,自行购买高难度实验模块

产品参数

  1. 产品名称:动手玩转Arduino套件
  2. 产品类型:Arduino 入门学习套件
  3. 产品货号:RB - 13K130
  4. 编程软件:Arduino IDE、Ardublock
  5. 基础模块:Starduino UNO R3、15PG 舵机、数码管、点阵等电子器件
  6. 控制方式:自主编程
  7. 重量(g):1.3KG

主控器技术参数

  1. 主控器:Carduino UNO R3
  2. 微处理器:ATmega328
  3. Flash 内存:32 KB (ATmega328 其中0.5 KB 用于引导程序)
  4. 工作电压:5V
  5. 输入电压:接上USB 时无须外部供电或外部7V~12V DC 输入
  6. 输出电压:5V DC 输出和3.3V DC 输出和外部电源输入
  7. 时钟频率:16 MHz
  8. 输入电压:7-12V(推荐)
  9. 输入电压:6-20V(限制)
  10. 支持USB 接口协议及供电(不需外接电源)
  11. 支持ISP 下载功能
  12. 数字I/O 端口:14(6 个PWM 输出口)
  13. 模拟输入端口:6
  14. 直流电流:40mA(I/O 端口)
  15. 直流电流:50mA(3.3V 端口)
  16. EEPROM:1 KB (ATmega328)
  17. SRAM:2 KB (ATmega328)
  18. 尺寸:75x55x15mm

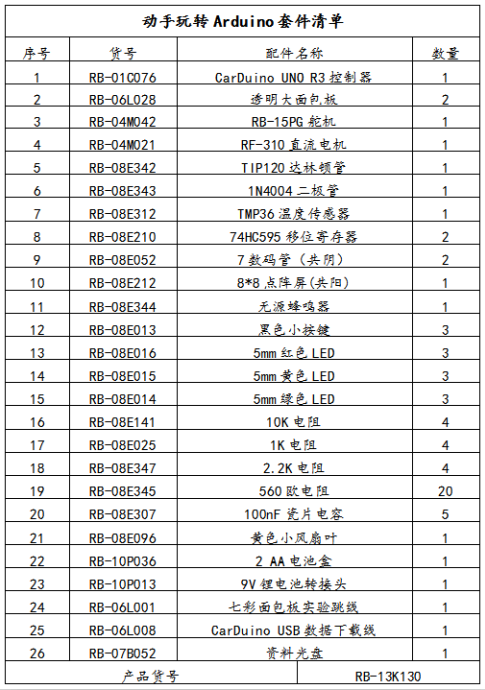

产品清单


Arduino编译环境下载

当前最新版Arduino 1.6.5 下载地址: http://www.arduino.cc/en/Main/Software

第一个Arduino实验

点亮13号引脚的LED灯,持续一秒,然后灭掉,再持续一秒,一直循环。
在这第一个实验中,我们假设读者使用控制器的型号是Arduino UNO,并获取了Arduino开发环境,而且已经安装了USB驱动。

连接Arduino控制板和电脑

将USB线一端插在Arduino控制板上,一端插在电脑的USB接口上。(独立工作时Arduino控制板可以选择从USB供电, 也可以选择由电源适配器供电)

设置Arduino开发环境语言

打开Arduino主程序后,软件会自动识别系统的语言,然后设置开发环境为系统语言,如果需要设置为其他语言同样可以,只要打开:File > Preferences,找到Editor language项,将其设为需要的语言(例如:简体中文),然后关闭Arduino主程序并重新打开,开发环境界面就会变成中文。







打开LED blink例程


打开软件选择文件 - 示例 - 01.Basics - Blink

blink


设置板卡型号

Arduino包括多种版本的主控器,其中比较常见的是Uno、Leonardo以及Mega系列的控制器。在软件上点击工具然后在“板”一项下选择相应的型号,这时你需要根据自己的主控硬件的固件类型来选择板卡。(样例中选用的是以Uno为bootloader的控制器)
工具 - 板 - Arduino Uno



设置串口

工具 > 串口 > xx,这里的xx应选择在你的电脑设备管理器中看到的一致。



下载程序

如图,点击验证,程序只进行了验证,而没有下载到控制器中,下载需要再点击上传键;若直接点击上传键,将程序会先进行验证然后直接下载程序到你的Arduino控制板上。



程序效果

程序运行的效果就是:Adruino Uno板载的13号引脚LED灯在闪烁。

Arduino UNO驱动安装

Arduino UNO驱动安装方法

精选例程

做一个数字温度计

需要硬件

  • 74HC595芯片*2个
  • 7段数码管(共阴)*2个
  • 560Ω电阻*16个
  • 面包板*1个
  • 跳线*若干
  • Carduino UNO 控制器
  • TMP36 温度传感器

硬件连接

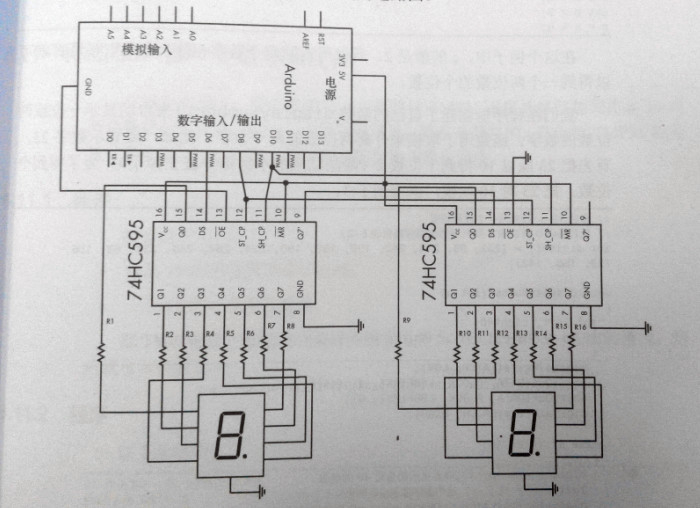

1.按照下面的接线图将数码管显示部分连接完毕。


2.把TMP36温度传感器的中心输出引脚接到A5,左边引脚接在5V,右边引脚接地,然后就可以进行温度测量了。

例子程序

#define DATA 6
#define LATCH 8
#define CLOCK 10
int temp = 0;
float voltage = 0;
float celsius = 0;
float sensor = 0;
int digits[]={
  252,96,218,242,102,182,190,224,254,246,238,62,156,122,158,142};
void setup()
{
  pinMode(LATCH,OUTPUT);
  pinMode(CLOCK,OUTPUT);
  pinMode(DATA,OUTPUT);
  }
  void displayNumber(int n)
  {
    int left,right = 0;
    if(n<10)
   {
    digitalWrite(LATCH,LOW);
    shiftOut(DATA,CLOCK,LSBFIRST,digits[n]);
    shiftOut(DATA,CLOCK,LSBFIRST,digits[0]);
    digitalWrite(LATCH,HIGH);
    }
    if(n>=10)
    {
      right = n % 10;
      left = n /10;
      digitalWrite(LATCH,LOW);
      shiftOut(DATA,CLOCK,LSBFIRST,digits[right]);
      shiftOut(DATA,CLOCK,LSBFIRST,digits[left]);
      digitalWrite(LATCH,HIGH);
      }
    }
    void loop()
    {
      sensor = analogRead(5);
      voltage = (sensor*5000)/1024;
      voltage = voltage - 500;
      celsius = voltage / 10;
      temp = int(celsius);
      displayNumber(temp);
      delay(500);
      }

程序下载后,TMP36测量的温度值就会显示出来,其中倒数第二行的delay(500),是为了让温度变化时不至于闪得太快。
