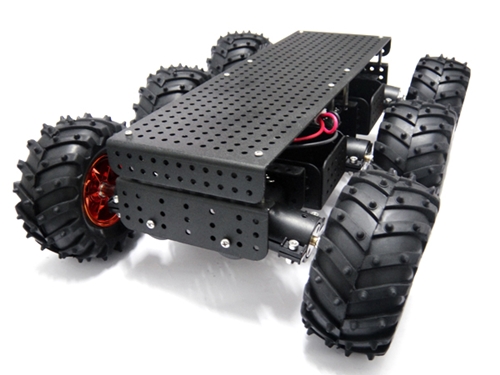

产品概述

6WD搜救机器人平台具有强健的身躯(长425 mm宽300mm)和优秀的越野性能(可爬楼梯)。一直是喜欢极限的玩家的首选搜救平台。整个平台采用厚度达2.5mm的整张高强度整张金属氧化铝合金并配有直径4mm空洞间隔10mm的网孔结构作为支撑平台,可轻松连接如机械臂、摄像头、控制器、电池、传感器等各类所需配件。越野轮胎加上避震系统再加上75:1的减速比例,使搜救机器人在凹凸路面也强筋有力如履平地。

产品参数

  1. 尺寸:425*300*120mm
  2. 底盘万用板孔径:4MM
  3. 上限负载:8KG
  4. 额定电压: DC 6V(上限7.5V)
  5. 上限堵转电流:5.5A
  6. 每个马达无负载电流:350mA
  7. 马达RPM:10000 +/- 5%
  8. 齿轮箱转速比: 75:1
  9. 输出轴速度:295rpm +/- 5%
  10. 堵转扭力: 4Kg/cm
  11. 小车重量:3.5Kg
  12. 启动电流_DC 12V 供电(max):8A

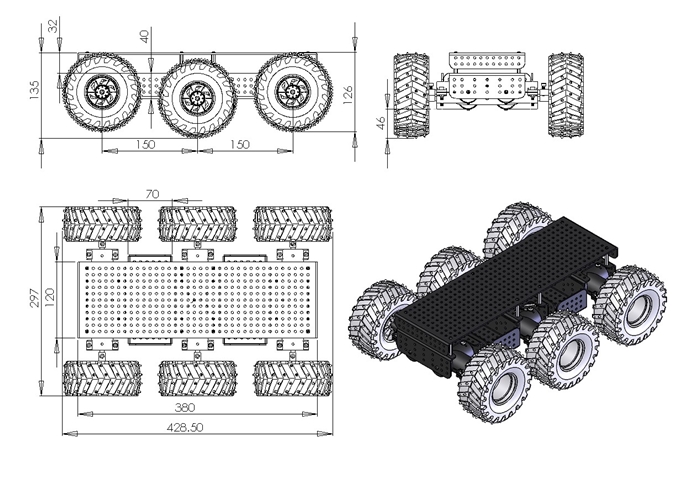

产品尺寸图


注:产品尺寸图手工测量,难免测量误差

6 通道遥控车安装配置方法

1、安装控制器、放置电池、遥控器接收机
注意驱动板上安装四个 M3 * 20 的固定柱,其中选择 1 个与 6WD 的下板进行固定连接

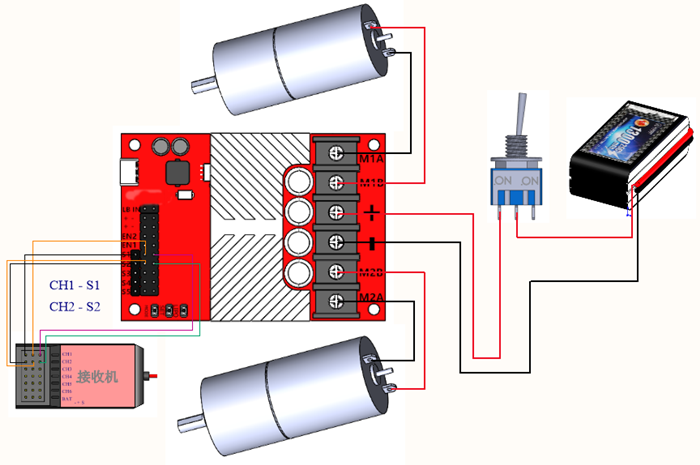

2、电控部分接线


3、驱动板模式调节


如上图所示为驱动板模式调节及显示部分

  • 模式配置
  • 进入模式配置:单击 Mode 按键
  • 查看目前模式:STAT2 灯出现闪烁 - 间隔 - 再闪烁的效果,通过观察每次间隔内 STAT2 闪烁次数,可以知道现在所在的模式。
  • 功能按键说明:设置模式状态下:Mode 键是模式递减、set 键是模式递增、LIPO键确认为当前模式。
  • 模式设置方法:通过递增递减按键,设置 STAT2 灯闪烁的效果变为:闪烁两下 - 间隔时间 - 再次闪烁两下,以此循环。
  • 使用模式:每次间隔内 LED 闪烁的次数即为模式,这里设置为模式 2,即一次间隔内 STAT2 灯闪烁两下。
  • 确认配置:设置完成后按下 LIPO 按键确认选择模式。
  • Option 配置
  • 进入 Option 配置:单击 set 按键
  • 查看目前模式:STAT2 灯出现闪烁 - 间隔 - 再闪烁的效果,通过观察每次间隔内 STAT2 闪烁次数,可以知道现在所在的 Option。
  • 功能按键说明:设置模式状态下:Mode 键是模式递减、set 键是模式递增、LIPO键确认为当前模式。
  • 模式设置方法:通过递增递减按键,设置 STAT2 灯闪烁的效果变为:闪烁一下 - 间隔时间 - 再次闪烁一下,以此循环。
  • 使用模式:每次间隔内 LED 闪烁的次数即为模式,这里设置为 Option1,即一次间隔内 STAT2 灯闪烁一下。
  • 确认配置:设置完成后按下 LIPO 按键确认选择 Option。

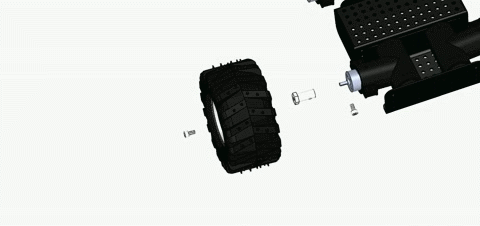

4、安装 6WD 车轮


5、安装 6WD 上板


6、安装开关
