SKU:RB-05L022 10段条状数码管模块

来自ALSROBOT WiKi
跳转至: 导航搜索

目录

产品概述

此产品由一个10段的条形的LED和一个LED控制芯片MY9221构成。该模块采用沉金工艺,外观更加美观,同时采用防插反接口,操作更加安全,插口一边有大写字母I表示采用IIC协议通信,只用两个IO口就可以实现对数码管的控制, 另一边是条形LED图标标志。此产品可以应用在电池剩余电量,水位显示,音乐律动和其他需要梯度显示的地方,10段LED的颜色为1段红色,一段黄色,和八个普通绿色。

规格参数

  1. 工作电压 :+3.3V 或 +5v
  2. 尺寸大小:40mm x 25mm
  3. 重量大小:6g
  4. 通信协议:IIC

接口定义

  • SCL:IIC时钟信号引脚
  • SDA:IIC数据信号引脚
  • -:电源地
  • +:电源正极

使用方法

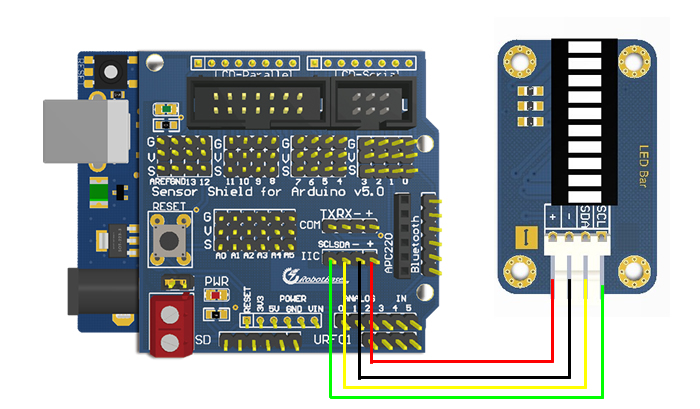

连接示意图

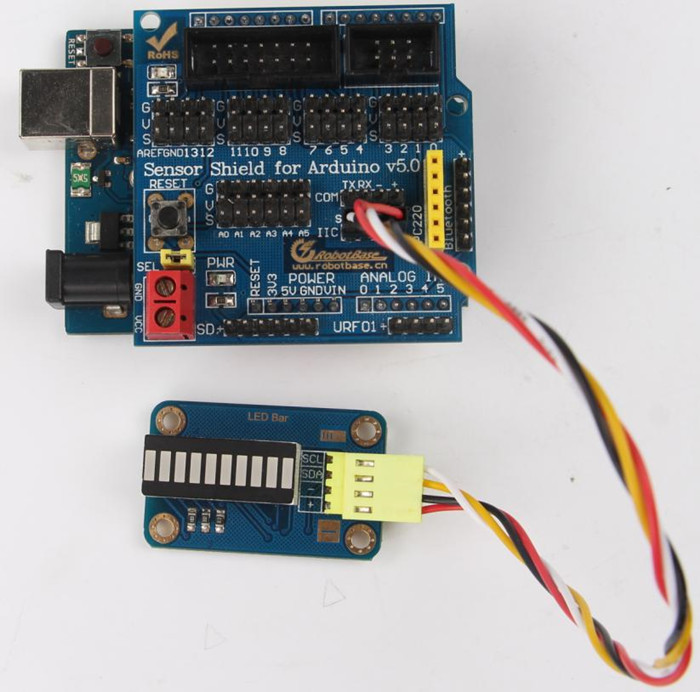

如图所示是使用V5.0传感器扩展板时的接线,相对方便简单,[V5.0传感器扩展板详细资料]
如果您未购买传感器扩展板,使用UNO控制器也可以与LED模块完美配合使用,只需要将SCL引脚接到控制器的A5口, SDA引脚接到控制器的A4口,+和-分别接到电源的+5V和GND即可。

例子程序

程序编译前需要添加库文件,否则会造成程序编译不成功的问题
库文件下载链接:http://pan.baidu.com/s/1c1OEtsk 密码:efjs

#include <RobotBase_LED_Bar.h>
RobotBase_LED_Bar bar(A5, A4, 0);  // Clock pin, Data pin, Orientation
void setup()
{
  // nothing to initialize
  bar.begin();
}
void loop()
{
  // Walk through the levels
  for (int i = 0; i <= 10; i++)
  {
    bar.setLevel(i);
    delay(100);
  }
}

程序效果

程序编译下载之后,条形LED就可以正常显示。

LED 动感演示视频
