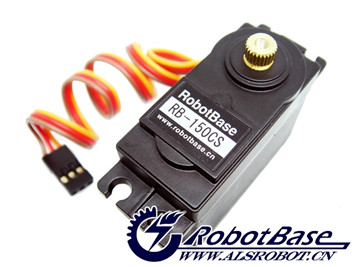

SKU:RB-04M009 RB-150CS舵机(360度连续旋转)

来自ALSROBOT WiKi
跳转至: 导航搜索

目录

产品概述

RB-150CS是奥松机器人推出的最新一代全金属齿大扭矩360度连续旋转机器人专用伺服舵机,可安装配套车轮实现步进电机效果,其内部采用的电机为直流有刷空心杯电机,内部采用无铁转子,具有能量转换效率高、激活制动响应速度快、运行稳定性可靠、自适应能力强、电磁干扰少等优点,与同等功率的铁芯电机相比体积小、重量轻;舵机反馈电位器采用导电塑料电位器,其精度和耐磨程度大大优于线饶电位器;电机控制集成电路(IC)采用数字芯片与功率开关组成H桥电路,电压控制双极性驱动方式具有反应速度更快、无反应区范围小、定位精度高、抗干扰能力强兼容性好等优势,超越传统舵机更适合机器人与航模领域广泛应用。

规格参数

  1. 工作电压:DC 4.8V~7.2V
  2. 控制方式:正脉冲在1500us 停止
  3. 工作频率:50Hz
  4. 工作脉宽:500~2500us
  5. 死区设定:10us Robotbase
  6. 无负载速度:0.16秒/60度(4.8V); 0.14秒/60度(6V); 0.12秒/60度 (7.2V)
  7. 扭矩大小:13Kg·cm(4.8V) 15KG·cm(6V) 16KG·cm(7.2V)
  8. 制作工艺:空心杯马达+金属齿+滚珠轴承
  9. 工作温度:0℃-60℃
  10. 重量:56g
  11. 线长:300mm
  12. 产品尺寸:40.8mm X 20.1mm X 38mm

舵机尺寸图

RB-150CS 舵机尺寸图:


注意:尺寸图均为手工测量,难免有误差,仅供参考。

接口定义


使用方法

使用硬件

配合使用方法

32路舵机控制器是我们自主研发的一款,专门是控制舵机使用的,同时可控制多大32路的舵机。
32路舵机控制器控制舵机详细使用方法及使用软件介绍

视频演示

RB150MG 01.png
Duo ji PK 01.png
