SKU:RB-04M001 RB-15PG舵机(黑色)

来自ALSROBOT WiKi
跳转至: 导航搜索

目录

产品概述

RB-15PG是奥松机器人推出的最新一代的机器人专用伺服舵机,其内部采用的电机为直流有刷空心杯电机,内部采用无铁转子,具有能量转换效率高、激活制动响应速度快、运行稳定性可靠、自适应能力强、电磁干扰少等优点,与同等功率的铁芯电机相比体积小、重量轻;舵机反馈电位器采用导电塑料电位器,其精度和耐磨程度大大优于线饶电位器;电机控制集成电路(IC)采用数字芯片与功率开关组成H桥电路,电压控制双极性驱动方式具有反应速度更快、无反应区范围小、定位精度高、抗干扰能力强兼容性好等优势,超越传统舵机更适合机器人与航模领域广泛应用。

规格参数

  1. 重量:9g
  2. 尺寸:22.3 mmx 11.8mm x 26.3mm
  3. 无负载操作速度:0.12秒/60度(4.8V);0.1秒/60度(6.0V)
  4. 堵转扭矩:1.3kg·cm(4.8V);1.5kg·cm(6.0V)
  5. 使用温度:-30~+60摄氏度
  6. 死区设定:4微秒
  7. 工作电压:4.8V~6V
  8. 舵机控制:PWM信号,脉宽500us到2500us,周期20ms
  9. 旋转角度:0到180度

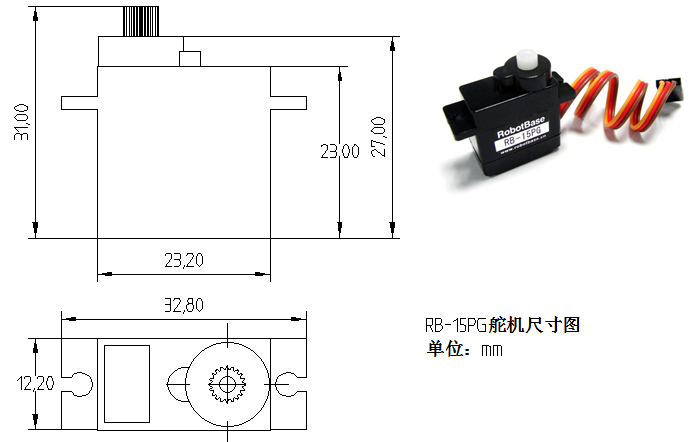

舵机尺寸图

15PG舵机尺寸图


注意:尺寸图均为手工测量,难免有误差,仅供参考。

接口定义


使用方法

需要硬件

  • Carduino UNO 控制器*1个
  • RB-15PG舵机*1个
  • USB 专用下载线*1条
  • 杜邦线*若干

例子程序

将舵机接在Carduino UNO控制器的D9引脚,根据舵机引脚示意图进行正确接线,然后将程序下载到Carduino UNO控制器中。

#include <Servo.h>
Servo myservo;  //创建一个舵机控制对象
                          // 使用Servo类最多可以控制8个舵机
int pos = 0;    // 该变量用与存储舵机角度位置
void setup()
{
  myservo.attach(9);  // 该舵机由arduino第九脚控制
}
void loop()
{
  for(pos = 0; pos < 180; pos += 1)  // 从0度到180度运动
  {                                                     // 每次步进一度
    myservo.write(pos);        // 指定舵机转向的角度
    delay(15);                       // 等待15ms让舵机到达指定位置
  }
  for(pos = 180; pos>=1; pos-=1)   //从180度到0度运动
  {
    myservo.write(pos);         // 指定舵机转向的角度
    delay(15);                        // 等待15ms让舵机到达指定位置
  }
}

程序效果

舵机从0度运动到180度,然后再从180度转到0度,循环运动。

视频演示

Duo ji dui bi01.png
Duo ji PK 01.png
