产品概述

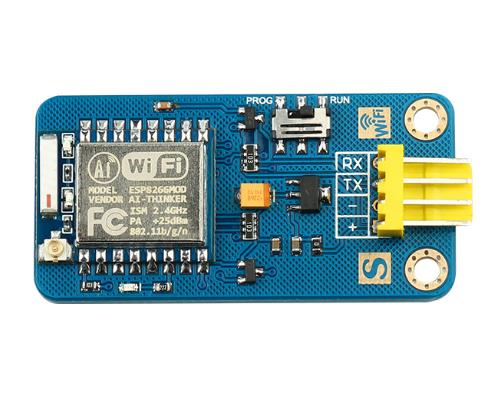

WIFI 模块搭载 ESP8266-07。ESP8266 是一款超低功耗的 UART-WiFi 透传模块,专为移动设备和物联网应用设计,可将用户的物理设备连接到 Wi-Fi 无线网络上,进行互联网或局域网通信,实现联网功能。ESP8266 在较小尺寸封装中集成了 业界领先的 Tensilica L106 超低功耗 32 位微型 MCU,带有 16 位精简模式,主频支持 80 MHz 和 160 MHz,支持 RTOS,集成 Wi-Fi MAC/ BB/RF/PA/LNA,板载天线。ESP8266-07 天线采用 IPEX 接口。 该模块支持标准的 IEEE802.11 b/g/n 协议,完整的 TCP/IP 协议栈。用户可以使用该模块为现有 的设备添加联网功能,也可以构建独立的网络控制器。该模块为接口为串口可以实现与控制器的串口通讯进行数据传输

产品参数

  1. 无线标准:802.11 b/g/n
  2. 频率范围:2.4GHz - 2.5GHz (2400M-2483.5M)
  3. 数据接⼝:UART/HSPI/I2C/I2S/Ir Remote Contorl
  4. 工作电压 :3.3V - 5V
  5. 工作电流:平均值: 80mA
  6. 工作温度:-40°- 125°
  7. 存储温度:常温
  8. 接口类型:UART 串口
  9. 传输速率:110 - 921600bps
  10. TCP Client:5 个
  11. 无线网络模式:station/softAP/SoftAP+station
  12. 安全机制:WPA / WPA2
  13. 加密类型:WEP / TKIP / AES
  14. 升级固件:本地串口烧录 / 云端升级 / 主机下载烧录
  15. 软件开发:支持客户自定义服务器 提供 SDK 给客户二次开发
  16. 网络协议:IPv4, TCP / UDP / HTTP / FTP
  17. 用户配置:AT+ 指令集, 云端服务器, Android / iOS APP
  18. 模块尺寸:50mm * 25mm
  19. 重量大小:6g

使用方法

工作模式

  • ESP8266模块支持STA/AP/STA+AP 三种工作模式。
1.STA 模式:ESP8266模块通过路由器连接互联网,手机或电脑通过互联网实现对设备的远程控制。
2.AP 模式:ESP8266模块作为热点,实现手机或电脑直接与模块通信,实现局域网无线控制。
3.STA+AP 模式:两种模式的共存模式,即可以通过互联网控制可实现无缝切换,方便操作。

应用领域

1.串口CH340 转Wi-Fi;
2.工业透传DTU;
3.Wi-Fi 远程监控/控制;
5.消防、安防智能一体化管理;
6.智能卡终端,无线POS 机,Wi-Fi 摄像头,手持设备等。

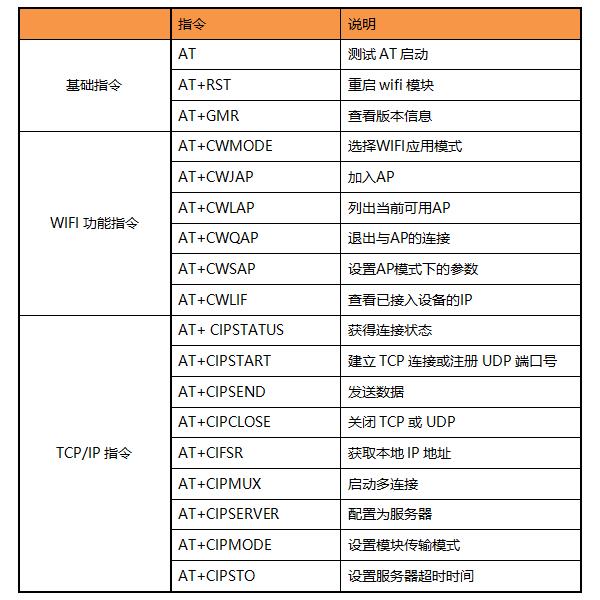

AT 指令集


功能测试

  • 测试环境:
硬件环境:win10 系统 PC 、USB-TTL 模块(FT232)、wifi 模块、iphone4s
软件环境:串口助手、网络调试助手
  • 引脚定义:

(1)TX:串口发送
(2)RX : 串口接收
(3)-: 电源地
(4)+:电源正极

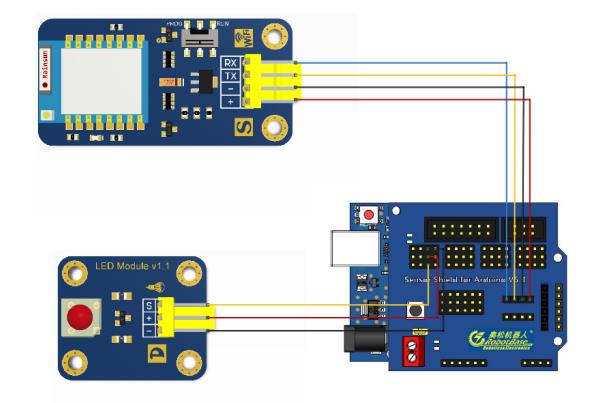

  • 硬件连接图

说明:
1、LED 的 S 引脚接到控制器扩展板的 D13 口。+ 和 - 分别接到电源的 +5V 和 GND
2、蓝牙 4.0 模块 RX 接到控制器扩展板的 TX,TX 引脚接到控制器扩展板 RX,+ 和 - 分别接到电源的 +5V 和 GND

  • 例子程序
int led=13;
//初始化函数
void setup(){
  pinMode(led,OUTPUT);
  digitalWrite(led,LOW);
  Serial.begin(115200);    //设置串口波特率115200
}
//主函数
void loop(){
	if(Serial.available()){           //检测串口是否接收到数据
        char data=Serial.read();          //读串口中数据
        switch (data){
  	    case 'W':  LED_flash(2);Serial.println("the light flash two times");break;    //闪烁2次
  	    case 'X':  LED_flash(3);Serial.println("the light flash three times");break;  //闪烁3次
  	    case 'A':  LED_flash(4);Serial.println("the light flash four times");break;   //闪烁4次
     	    case 'D':  LED_flash(5);Serial.println("the light flash five times");break;   //闪烁5次
            case 'S':  LED_flash(6);Serial.println("the light flash six times");break;   //闪烁6次
            case 'C':  digitalWrite(led,LOW); Serial.println("the light be went out "); break;   //LED被熄灭
            case 'Z':  digitalWrite(led,HIGH); Serial.println("the light be light up "); break;   //LED被点亮
            default: break;
        }
    }
}
//LED闪烁函数
void LED_flash(int times){
    for(int i=0;i<times;i++ ){
        digitalWrite(led,LOW);
        delay(300);
        digitalWrite(led,HIGH);
        delay(300);
    }
}
  • 程序效果

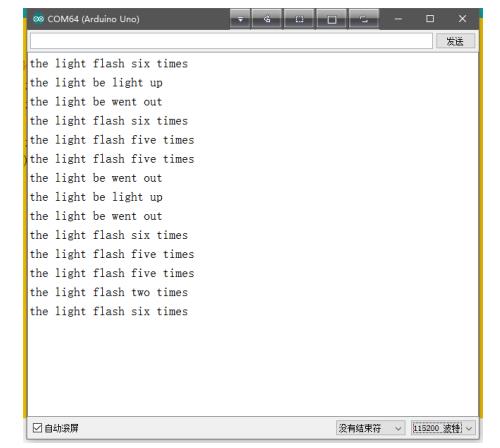

代码功能是通过手机软件 tcp/udp 测试助手输出字符控制 LED 点亮熄灭及闪烁,通过 wifi 连接模块,模块默认端口333,发送对应字符改变LED发光模块的闪烁次数和开启关闭,并通过 arduino IDE 串口监视器打印 LED 的闪烁次数,如图所示:


服务器和客户端测试

  • 说明:

1.服务器和客户端要搭载在同一网络上(要么同时搭载在路由器上要么同时搭载在模块上)
2.搭载在路由器上(手机 / PC 直接连接到路由器,模块通过AT+CWJAP="SSID","PWD"链接到路由器)
3.搭载在模块上(手机 / PC 连接到模块 wifi 上即 Esp8266,模块不用设置)

  • 设置服务器(手机、PC \ 模块都可以模拟服务器)

1.模块作为服务器,AT指令设置模块进入 server 模式,tcp 调试助手连接模块。

1)设置 wifi 模式:

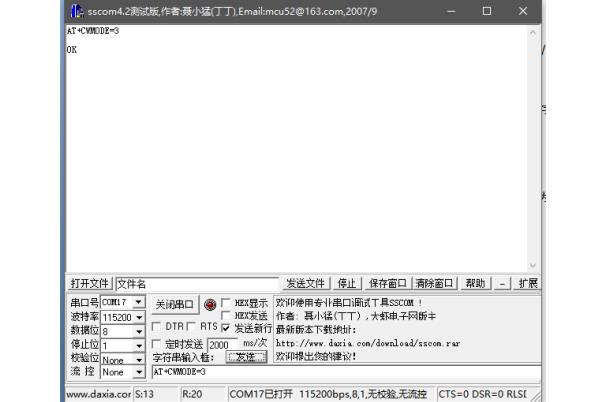

AT+CWMODE=3 //设置为AP+STA共存模式
响应OK

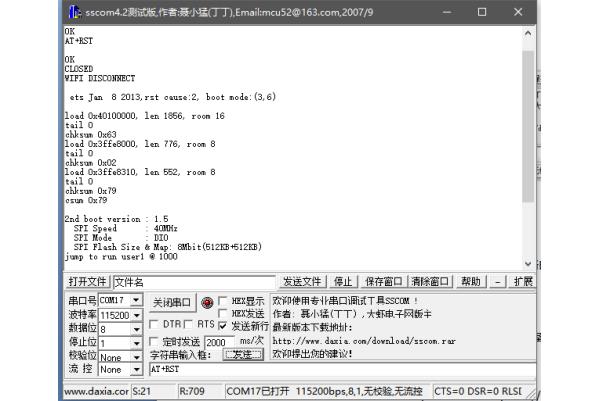

2)重启生效:
AT+RST //重启
响应OK

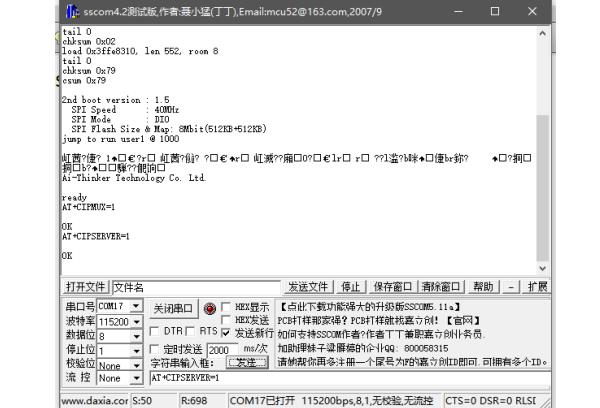

3)启动多连接:

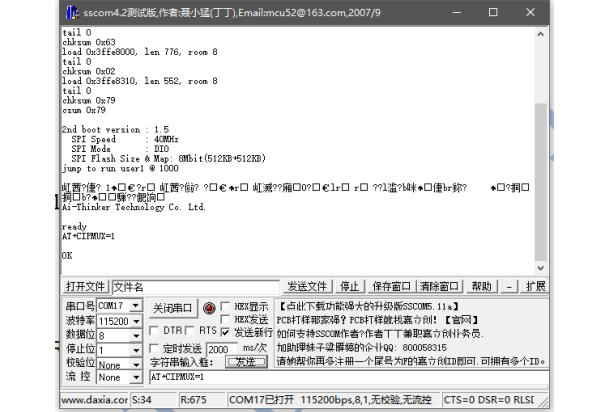

AT+CIPMUX=1
响应OK


4)建立server:
AT+CIPSERVER=1
响应:OK //默认端口 333

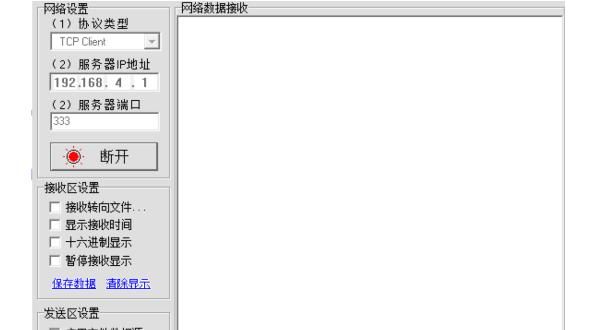

5)PC连入设备softAP,PC作为client连接设备:


注意:wifi 模块作为服务器有超时机制,如果连接建立后,一段时间内无数据来往,服务器会将 client 踢掉。请在 PC 工具连接 wifi 模块后建立一个 2s 的循环数据发送,用于保持连接。


6)发送数据
AT+CIPSEND=n //发送字节数可按需设定
>iopd //输入要发送的n个字节内容,无需回车
响应:SEND OK
注意:若发送的字节数目超过了指令设定的长度n,则会响应busy,并发送数据的前n个字节,完成后响应SEND OK.

7)接收数据
+IPD,n:XXXXXXXXXXX //接收到的数据长度为n个字节,XXXX为数据内容。

单连接 Client

1)设置 wifi 模式:

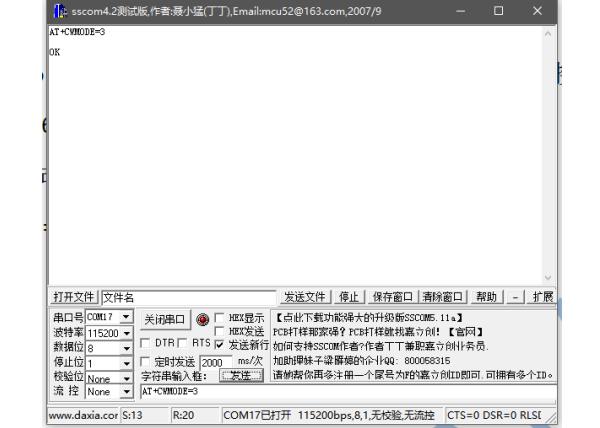

AT+CWMODE=3 //设置为 softAP+station
响应:OK


2)重启生效:
AT+RST
响应:OK

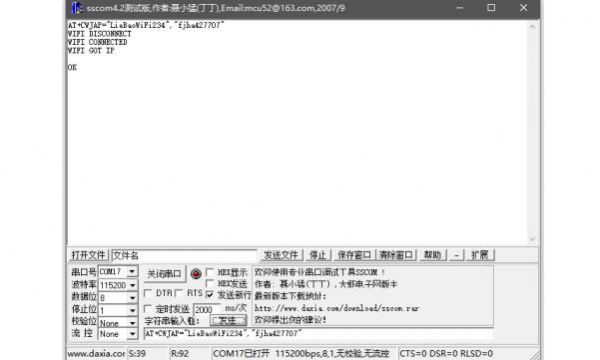

3)连接路由:
AT+CWJAP=”ssid”,”password” //传入路由器的ssid 和 password
响应:OK

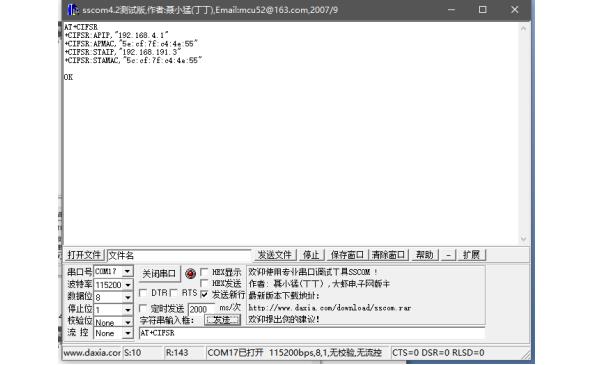

4)查询设备IP:

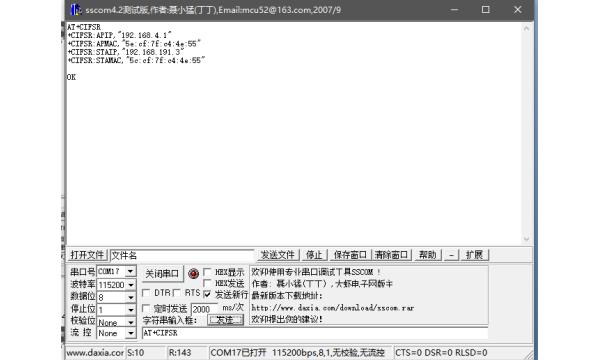

AT+CIFSR
响应:192.168.4.1 // 返回设备IP地址

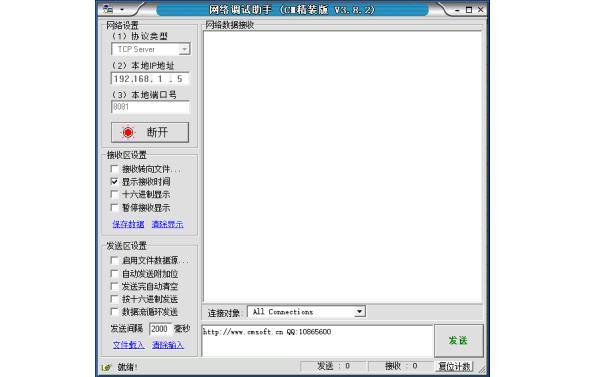

5)在设备上使用网络助手,创建一个服务器。


6)设备连接服务器

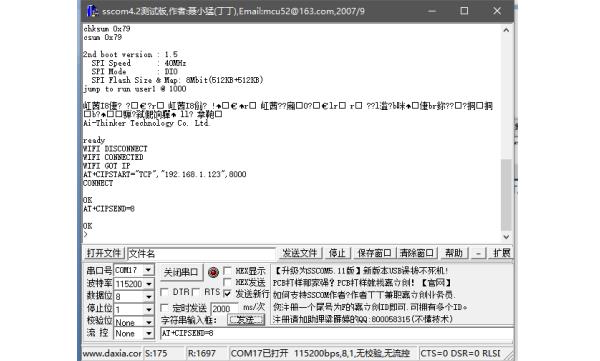

AT+CIPSTART=”TCP”,”192.168.1.5”,8081 //传入协议、服务器IP、端口
响应:OK

7)发送数据

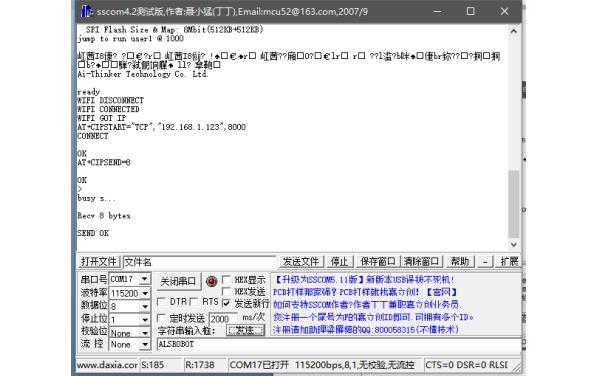

AT+CIPSEND=n // 发送n个字节,字节数可按需设定
>DGFY
响应:SEND OK



8)服务器接收端
+IPD,xxxxxxxxxx // 接收到的数据长度为n个字节,xxxx为数据内容


透传方式

1)设置wifi模式:
AT+CWMODE=3 //设置为softAP+station
响应:OK


2)重启生效:
AT+RST
响应:OK


3)连接路由:
AT+CWJAP=”ssid”,”password” //传入路由器的ssid 和 password
响应:OK


4)查询设备IP:
AT+CIFSR
响应:192.168.4.1 // 返回设备IP地址

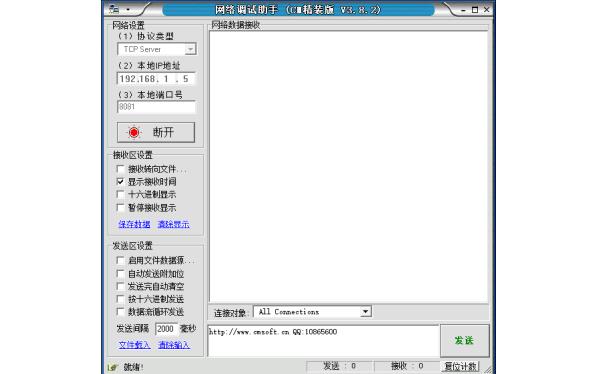

5)在设备上使用网络助手,创建一个服务器。


6)设备连接服务器
AT+CIPSTART=”TCP”,”192.168.1.5”,8081 //传入协议、服务器IP、端口
响应:OK

7)发送数据
AT+CIPSEND=n // 发送n个字节,字节数可按需设定
>DGFY
响应:SEND OK



8)服务器接收端
+IPD,xxxxxxxxxx // 接收到的数据长度为n个字节,xxxx为数据内容


9)开启透传模式
AT+CIPMODE=1
响应:OK


10)开始透传
AT+CIPSEND
响应:> //从此开始,串口输入的字符会透传到服务器端



11)结束透传

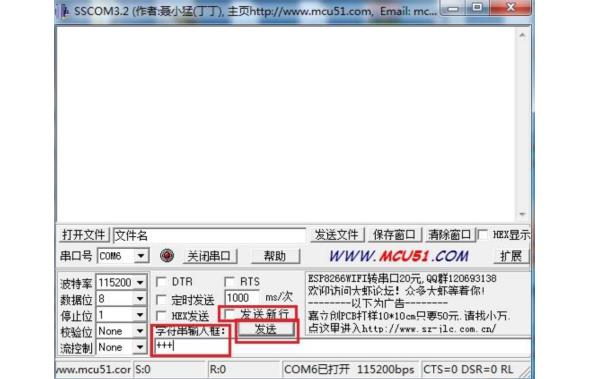

在透传模式中,若识别到单独的一包“+++”,则退出透传模式。如果直接用键盘打字输入+++,可能时间太慢,不容易被认为是连续的三个+,建议如下操作:
