SKU:RB-03T012 USBtinyISP下载器

来自ALSROBOT WiKi
跳转至: 导航搜索

目录

产品概述

由于目前市场上流行的笔记本电脑都不带有串口和并口,这给研发人员使用串口和并口开发工具带来不便。2013年最新推出的USBtinyISP v3.0是一款专为Arduino爱好者设计的基于USB接口数据传输,可USB取电或外供电选择的ISP下载器,在Arduino IDE中,USBtinyISP 是官方软件一直支持推荐的下载器,当你在使用Arduino控制器时。由于操作疏忽等原因,造成控制器芯片固件损坏,从而耽误项目开发周期,是一件非常头疼的事情,现在不用担心了,通过它与笔记本电脑,你就可以轻松完成AVR芯片bootloader固件的更新,是制作各种Arduino控制器的必备工具,更新固件1-2分钟即可轻松搞定。

规格参数

  1. 连接口:B型USB接口
  2. ISP接口:6针和10针
  3. 电源指示灯:红色LED
  4. 工作指示灯:绿色LED
  5. 晶振:12MHz
  6. 包装:防静电包装
  7. 模块尺寸:27mm×56.8mm
  8. 模块重量:14g

出货清单

  • USB tiny ISP 下载器 * 1个
  • 6P 双头线 * 1条
  • 10P 双头线 * 1条

AVR ISP 接口简介

1.大部分AVR单片机的ISP数据端口为SCK、MOSI、MISO等引脚(如ATiny13/24/2313,ATmega48/88/168,ATmega16/32/162,ATmega8515/8535等),如下表:

ISP 下载器端口 AVR 端口
MISO MISO
VCC VCC
SCK SCK
MOSI MOSI
RESET RESET
GND GND


2.部分AVR MCU的ISP数据端口则不是使用这些接口,而是 SCK、PDI、PDO引脚(如ATmega64/128/1281等),如下表:

ISP 下载器端口 AVR 端口
MISO PDO
VCC VCC
SCK SCK
MOSI PDI
RESET RESET
GND GND

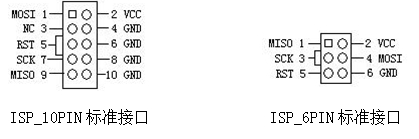

3.下面是ATMEL指定的ISP标准接口排列:


USB tiny ISP 下载器使用方法

1.USB tiny ISP 驱动程序文件
链接:http://pan.baidu.com/s/1eSj6coi 密码:otp3
驱动程序通过寻找路径的方式进行安装的方法
最后在系统的设备管理器中,我们能够看到“USB tiny ISP AVR Programmer”,表明USB tiny ISP下载器已经可以使用了。


2.给Arduino下载Bootloader

  • 在下载Bootloader前我们先来仔细观察一下6芯线。如下图所示,将线以U形摆放,红色花线在U形内侧,排线在黑色端子的下面。
  • 用右手拿住右侧的端子插入 6 针的座上。
  • 用 6 芯的连接线将 USBtinyISP 和 Arduino UNO上的 ICSP 座连接起来,注意由于 Arduino 的 ICSP 座并没有设计防插反的座,你需要 6芯连接线上带三角形的那一位是对应于 ICSP 座上的“1”或者是“圆点儿”标识插入。

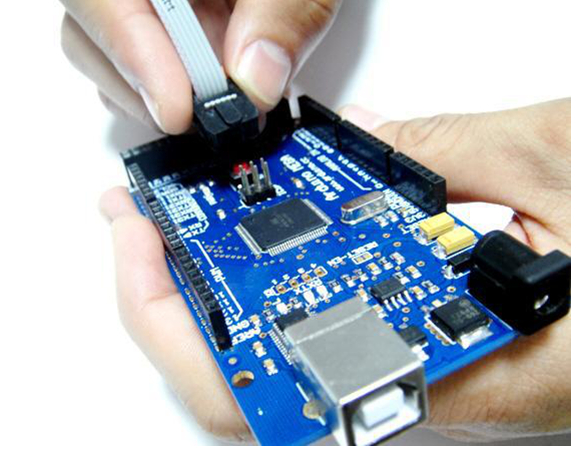

  • 如下图所示,用 6 芯的连接线将 USBtinyISP 和 Arduino MEGA 上的 ICSP 座连接起来,注意由于 Arduino 的 ICSP 座并没有设计防插反的座,你需要 6 芯连接线上带三角形的那一位是对应于 ICSP 座上的“1”。
  • 进行bootloader的烧写

(1)选择相应的板子型号,下图所示 Arduino MEGA 板的选择

  • 选择烧写器,如下图所示,在Burn Bootloader中选择USBtinyISP 。
  • 开始烧写,烧写过程 USB tiny ISP 板的 BUSY 绿色 LED 亮起,此时程序进入烧程序状态。
  • 烧录完成

等待大概2分钟左右,控制器的bootloader就可以烧录完成,完成后 USB tiny ISP 烧写器的BUSY灯会熄灭,表示烧录完成。
