SKU:RB-03T011 USB-TTL模块(FT232)

来自ALSROBOT WiKi
跳转至: 导航搜索

目录

产品概述

USB转TTL模块采用进口全新原装控制芯片FT232,高速稳定,板载两个数据传输指示灯可以实时监控数据传输状态,预留3.3V和5V插针接口,方便需要单独供电的不同电压模块进行通信,引出接口的排针与PCB板子垂直,方便插线,成品包装采用防静电包装,保证板子品质在未使用之前不被破坏。产品广泛应用于Arduino控制器、STC单片机、NXP单片机、NEC单片机等,简单的串口通信、超级终端里常用的串口调试工具,电子爱好者可以用到的USB信号转TTL信号模块。

规格参数

  1. 控制芯片:FT232(全新进口)
  2. 工作电压:5V
  3. 输出电压:3.3V或5V双电压输出
  4. 指示灯:TXD指示灯、RXD指示灯
  5. 最大尺寸(长*宽*高):49*22*22mm

使用方法

软件及驱动

1.点此下载Accessport串口通信软件
2.点此下载FT232 驱动程序

应用例程

在蓝牙模块使用AT模式进行配置时,多使用USB转TTL模块连接电脑和蓝牙模块。

使用方法详见无线蓝牙通信模块的使用说明

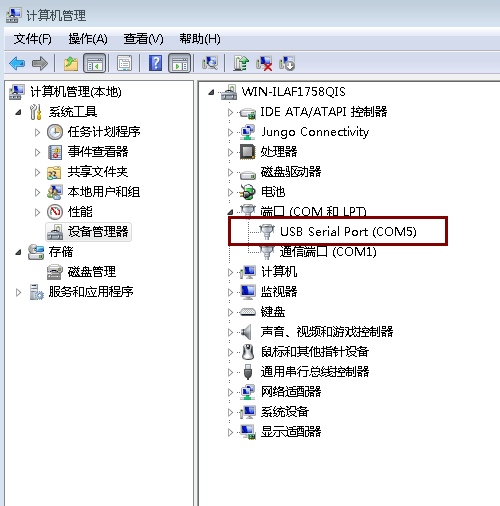

将模块连接到电脑,驱动安装正常的情况,在电脑设备管理器端口下可以看到有新的COM接口,是USB Serial Port,如图所示:

视频演示

Usb to ttl 01.png
