SKU:RB-03T010 APC220无线数传模块套件

来自ALSROBOT WiKi
跳转至: 导航搜索

目录

产品概述

APC220 - 43 模块是一款多通道嵌入式无线数传模块,可设置频道,步进精度为 1Khz,发射功率高达 20 mW,但是仍然具有较低的功耗,模块采用了高效的循环交织纠检错编码,最大可以纠 24bits 连续突发错误,其编码增益高达 3dBm,模块外部接口采用透明数据传输方式,能适应标准或给标准的用户协议,所收的数据就是所发的数据。

规格参数

  1. 工作频率: 431MHz to 438MHz (1KHz步进)
  2. 调制方式: GFSK
  3. 频率间隔: 200KHz
  4. 发射功率: 20mw (10级可调)
  5. 接收灵敏度:-117 dBm@1200bps
  6. 空中传输速率: 1200 / 2400 / 4800 / 9600 / 19200bps
  7. 接口速率: 1200 - 57600 bps
  8. 接口效验方式: 8E1/8N1/8O1
  9. 接口缓冲空间: 512bytes
  10. 工作湿度: 10%~90%(无冷凝)
  11. 工作温度: -20℃ - 70℃
  12. 电源: 3.3 – 5.5V (±50mV 纹波)
  13. 发射电流: ≦35mA@10mW
  14. 接收电流: ≦30mA
  15. 休眠电流: ≦5uA
  16. 传输距离: 1000米传输距离 (开阔地可视距离)
  17. 尺寸: 39mm x 19mm x 2.8mm

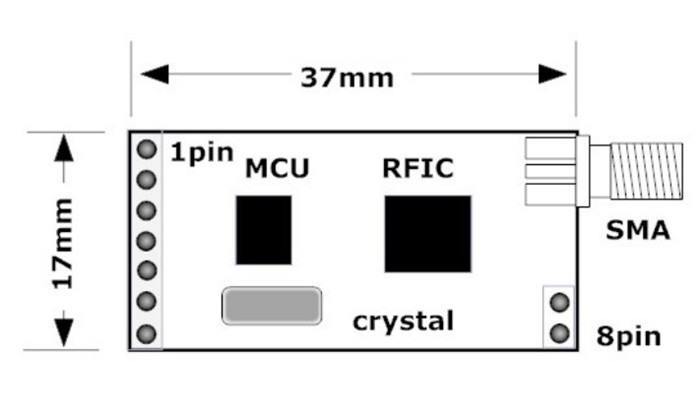

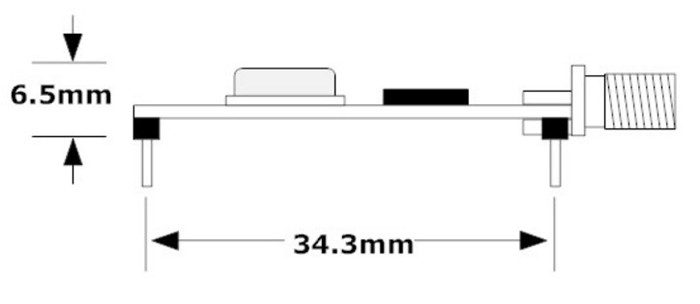

尺寸图:


产品清单

  • APC220 通信模块 * 2个
  • USB 转接板 * 1个

使用方法

  • 测试环境:win10 64位
  • 软件及驱动程序安装

1、软件及驱动程序下载地址:APC220 模块软件及驱动下载
2、在下载的文件中,根据电脑系统选择相应的驱动程序并安装,驱动安装成功后,连接 USB 转接板,设备管理器如图所示:

  • 模块引脚定义
引脚 定义 说明
1 GND 地 0V
2 VCC 3.3V-5.5V
3 EN 电源使能端
4 RXD URAT输入口
5 TXD URAT输出口
6 AUX URAT口的收发指示输出,低输入,高输出
7 SET 参数设置,低有效
8 NC 空脚
9 NC 空脚

模块配置

  • RF-Magic设置软件

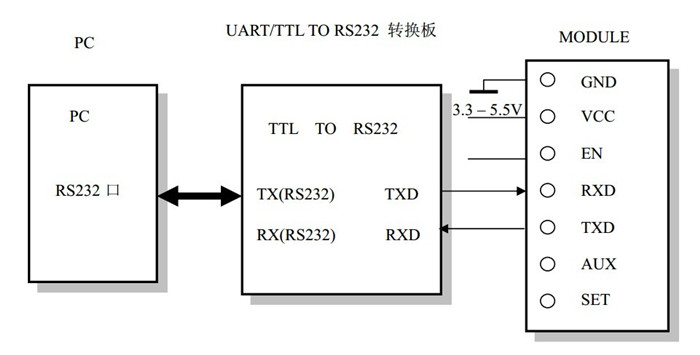

软件设置接线图

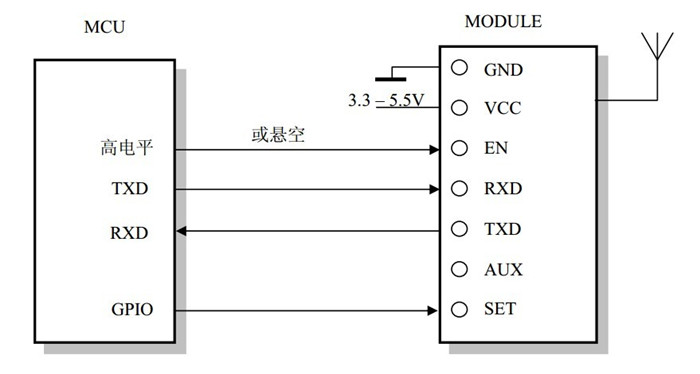

模块与终端设备(UART/TTL电平)接线图
