SKU:RB-02S161 IIC颜色传感器


500px

产品概述

IIC颜色传感器使用TCS34725颜色传感器进行颜色识别。TCS34725是一款高性价比的RGB全彩颜色识别传感器，传感器通过光学感应来识别物体的表面颜色。支持红、绿、蓝(RGB)三基色，支持明光感应，可以输出对应的具体数值，帮助您还原颜色本真。
为了提高精度，防止周边环境干扰，我们在传感器上添加了一个镜头罩，有效减少外界杂光干扰传感器，让颜色管理更加准确。板载自带2个高亮LED，可以让传感器在低环境光的情况下依然能够正常使用，实现“补光”的功能。模块采用I2C通信，拥有4P防插反接口，更加便利。

产品参数

基本参数

1.品名：IIC颜色传感器
2.货号：RB-02S161
3.品牌：奥松机器人
4.产地：哈尔滨
5.尺寸：25*40
6.固定孔：M3*2

电气参数

1.接口类型：4P防插反接口
2.信号类型：IIC通讯
3.指示灯：
4.工作电压：5V
5.工作电流：100mA
6.引脚定义：

• +:电源正极

• -：电源负极

• SDA：IIC数据端口
• SCL：IIC时钟端口
• LED：两个板载LED控制端口，悬空或高电平点亮，低电平熄灭
• INT：输出中断引脚

7.连接线：4P 传感器连接线
8.检测范围：红、绿、蓝及白光检测
9.工作温度：-40~85℃

使用方法

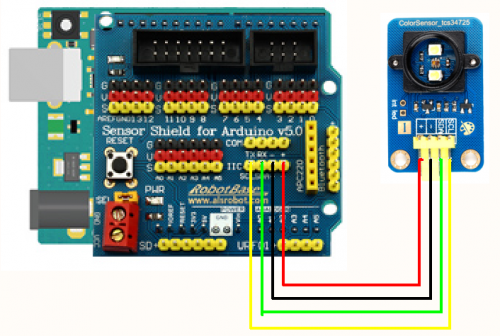

硬件连接
