产品概述

逻辑非模块可实现逻辑非门的逻辑功能。逻辑非模块是基于 74HC1G04GW 芯片,是具有单端输入输出得高速 CMOS 反向缓冲器器件。非模块有一个在左边的输入和一个右边的输出。当输入信号高,输出信号低。当输入信号低,输出信号高。非门所有逻辑门模块中最简单的一个,将输入接口连接到一个输入模块,它只需要通过输入模块产生的信号转换,从输入模块的高信号被转换为低信号。从输入模块的低信号被转换为向输出模块的高信号,就实现了对输出接口的控制。

产品参数

  1. 工作电压 :5V
  2. 逻辑功能:单路非逻辑
  3. 接口:KF2510-3P
  4. 尺寸大小: 30mm x 25mm
  5. 重量大小:2g
  6. 真值表:

H = HIGH voltage level; L = LOW voltage level

逻辑非门真值表
INPUT OUTPUT
A Y
L H
H L

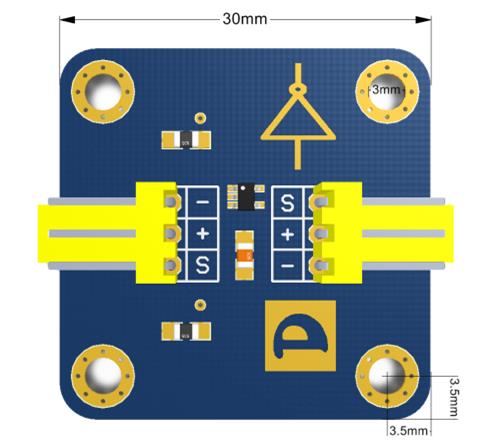

  • 产品尺寸图:

使用方法

  • 硬件环境:
(1)逻辑非模块
(2)LED 发光模块
(3)DC - DC Module 电源模块
(4)大按钮模块
  • 软件环境:Arduino IDE 1.7.7
  • 引脚定义
(1)S:信号输出引脚
(2)-:电源地
(3)+:电源正极

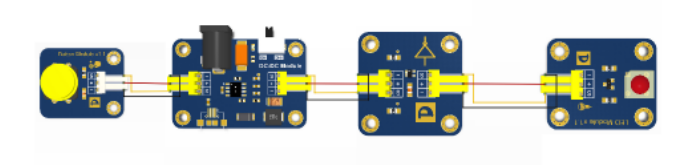

  • 硬件接线图:

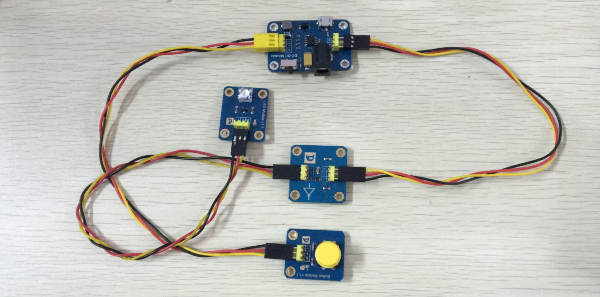

  • 实物连接图:
  • 实验现象

如图所示:大按钮模块默认输出高电平,通过逻辑非模块未将 LED 发光模块点亮。


如图所示:当大按钮模块被按下输出低电平时,通过逻辑非模块输出高电平将 LED 发光模块点亮。


产品相关推荐


产品购买地址

相关学习资料

  • 74HC_HCT1G04 芯片手册下载

链接:https://pan.baidu.com/s/19LiNjbbav788pMuuH4iHXQ 提取码:ntt5
