SKU:RB-02S107 逻辑或模块

来自ALSROBOT WiKi
跳转至: 导航搜索

目录

产品概述

逻辑或模块可实现逻辑或门得逻辑功能。逻辑与模块基于 74HC1G32GW 芯片,是具有两输入得高速 CMOS 器件。因此逻辑或模块具有两路数字信号输入,一路数字信号输出的功能。其中一个输入端输入的为高电平时,输出就为高电平。

产品参数

  1. 工作电压 :5V
  2. 逻辑功能:或逻辑
  3. 模块接口:KF2510 - 3P
  4. 输入输出:两个输入接口、一个输出接口
  5. 尺寸大小: 30mm x 25mm
  6. 重量大小:2g
  7. 真值表

H = HIGH voltage level; L = LOW voltage level

逻辑或门真值表
INPUT INPUT OUTPUT
A B Y
L L L
L H H
H H H
H L H

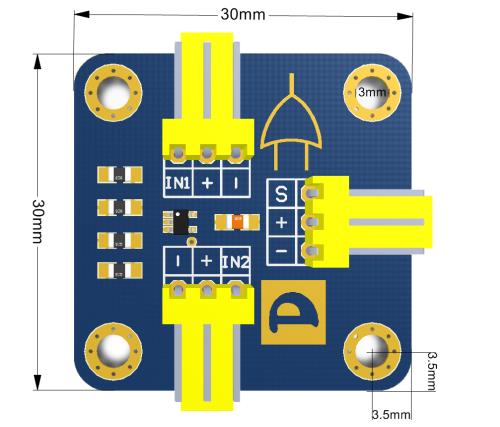

  • 产品尺寸图:

使用方法

  • 硬件环境:
(1)DC - DC Module 电源模块
(2)逻辑或模块
(3)LED 发光模块
(4)大按钮模块
(5)黑色振动传感器
  • 软件环境:Arduino IDE 1.7.7
  • 引脚定义:
(1)S:信号输出引脚
(2)IN1:信号输入引脚
(3)IN2:信号输出引脚
(4)-:电源地
(5)+:电源正极
  • 硬件连接图

大按钮模块连接 IN2,黑色振动传感器连接 IN1

  • 实物连接图
  • 实验现象

说明:按压式大按钮模块在没有被按下时,输出为高电平;黑色振动传感器在没有振动时,输出为低电平

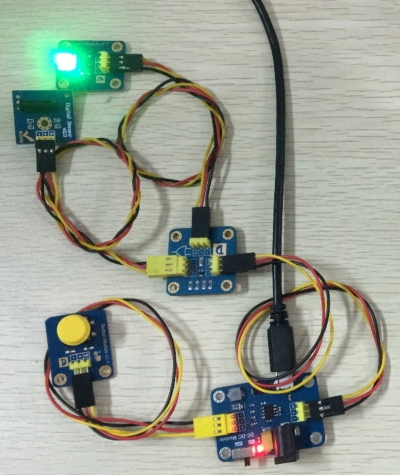

(1)当按压式大按钮模块没有被按下即 IN2 为 HIGH,这时不管黑色振动传感器是否有检测到振动信号,LED 均亮起,即此时的输出值不受到 IN1 的影响,如图所示:

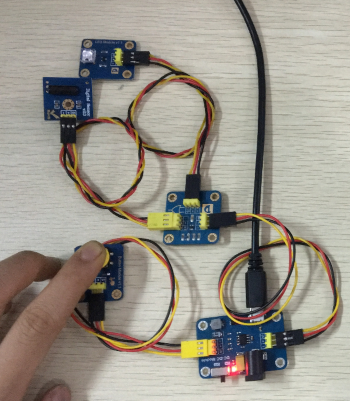

(2)当按压式大按钮模块被按下即 IN2 为 LOW 时,黑色振动传感器检测到振动信号时,IN1 为高电平,LED 亮起;当黑色振动传感器没有检测到振动信号时,IN1 为低电平,LED 熄灭;即此时的输出值只受到 IN1 的影响,如图所示:
