产品概述

此产品由一个高灵敏可见光光敏(NPN型)三极管构成。可以将捕获的微小光线变化并放大100倍左右,可以轻松的被微控制器识别,并进行AD转换。此产品可以应用于对可见光线变化较灵敏的场合,TEMT6000对可见光照度的反应特性与人眼的特性类似,可以模拟人对环境光线的强度的判断,从而方便做出与人友好互动的应用。可应用于照明控制、屏幕背光控制等。此款光敏传感器数据接口采用防插反插头,接口两侧分别有字母“A”代表信号类型为模拟信号,和 “光线”标识代表传感器类型,传感器特设4颗M3固定安装孔,调节方向与固定方便易用,美观大方。

规格参数

  1. 工作电压 :3.3v-5v
  2. 尺寸大小:30mm x 25mm
  3. 重量大小:3g
  4. 信号类型:模拟输出
  5. 照度范围:1-5000Lux
  6. 工作温度:-40°C~85°C

引脚定义

S:信号引脚
-:电源地
+:电源正极

使用方法

产品接线图

电路接线图

例子程序

int TEMT6000Pin = A0;            //定义引脚
void setup()
{
  Serial.begin(9600);           //设置波特率
}
void loop()
{
  int value = analogRead(TEMT6000Pin);   //读取A0口模拟值
  Serial.println(value);                //打印A0口模拟值
  delay(100);
}

程序效果

使用 3.3V 给模块供电输出模拟量如下图所示:

TEMT6000 3.3.png

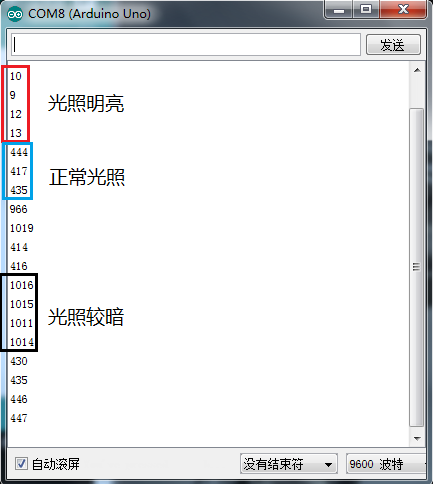

使用 5V 给模块供电输出模拟量如下图所示:

TEMT6000 01.png

应用例程

使用硬件

硬件接线

如图所示进行接线:

序号 产品名称 XBee Sensor Shield
1 TEMT6000光线传感器 A0
2 食人鱼LED(红) 10

例子程序

int guangmin = A0;
int LED = 10;
int val;
void setup()
{
  pinMode(10,OUTPUT);
  Serial.begin(9600);
}

void loop()
{
  val = analogRead(A0);
  Serial.print("guangxian =");
  Serial.println(val);
  analogWrite(10,val/4);
}

程序效果

程序正常上传后,运行程序,食人鱼 LED 红色发光模块的亮度随光照强度的增大而减小,同时打开串口监视器,可以显示当前光线传感器输出模拟量的值。

视频演示

TEMT6000 guang xian.jpg
