SKU:RB-02S080A 水蒸气传感器

来自ALSROBOT WiKi
跳转至: 导航搜索

目录

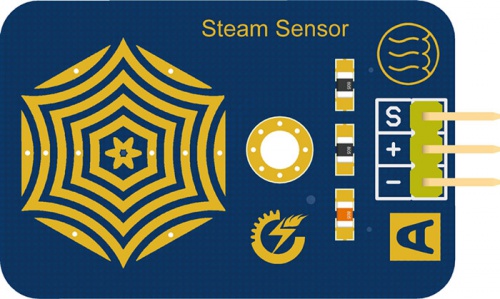

产品概述

水蒸气传感器是一个模拟传感器,与Arduino 传感器扩展板v5.0结合使用,可以制作简单的雨水探测器与液位开关。
当传感器表面的湿度上升,输出电压将增大。
警告:连接器部分不防水,请注意不要直接把连接器在水中。

产品参数

  1. 工作电压 :3.3V或5V
  2. 工作电流 :<20mA
  3. 工作温度范围:-10℃~+70℃
  4. 接口类型:模拟信号输出
  5. 尺寸大小:35mm x 23mm
  6. 重量大小:3g

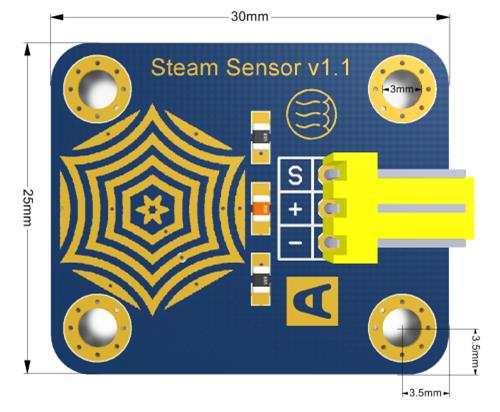

7.产品尺寸图


8.接口定义

  • S:信号输出
  • +:电源(VCC)
  • -:地(GND)

工作原理

水蒸气的检测原理和水位传感器检测原理相似,都是通过电路板上一系列裸露的印刷平行线检测水量的大小。水量越多,就会有更多的导线被联通,随着导电的接触面积增大,输出的电压就会逐步上升,该传感器检测的面积约为 13mm * 15mm,除了可以检测水量的大小,还可以检测空气中的水蒸气。

编程原理

水蒸气传感器共引出三个引脚,分别是信号 S、电源负 GND、电源正 Vcc。在实际应用时,将 S 端连接在 Arduino UNO 控制器的模拟接口,例如模拟接口 A0,通过 Arduino 读取传感器输出的模拟量,然后通过 Arduino IDE 自带的串口监视器显示出来。

使用方法

example1_Arduino

  • 主要硬件
Arduino UNO 控制器
水蒸气传感器
杜邦线(公对母)
USB 数据线
  • 硬件连接

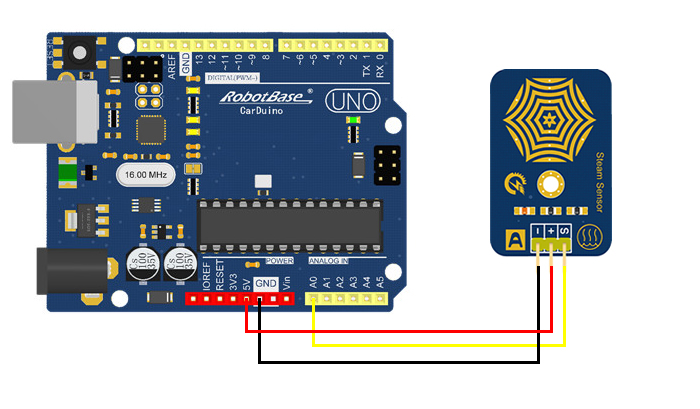

S端口接到控制器的模拟输入引脚。5V 和GND分别接到电源的+5V和GND。

将水蒸气传感器依照程序接入Arduino UNO控制器的A0接口,观察检测不同湿度值时,反馈的测量值。

  • 示例程序
void setup()
{
    Serial.begin(9600);     //打开串口,设置串口波特率为9600bps
}
void loop()
{
    int val;
    val=analogRead(0);      //将水蒸气传感器连接到模拟接口0
    Serial.print("Moisture is ");
    Serial.println(val,DEC); //通过串口打印读取到的模拟值
    delay(100);
}
  • 程序效果
传感器检测空气中湿度值,通过模拟量的大小体现出湿度的大小,通过 Arduino IDE 的串口监视器打印出来。

资料下载

  • 产品资料

下载链接:https://pan.baidu.com/s/1tBgekllIZvB_Ar840WlG_Q 提取码:h7fy
