SKU:RB-02S071A 滑条电位计模块

来自ALSROBOT WiKi
跳转至: 导航搜索

目录

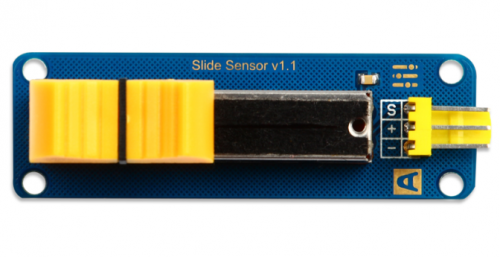

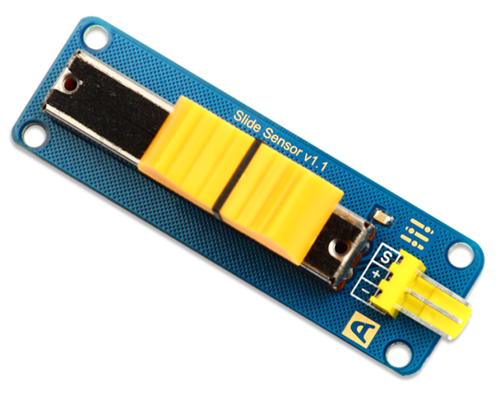

产品概述

滑条传感器模块是哈尔滨奥松机器人科技有限公司最新研发,独家生产和销售。基于直滑电位器的位置传感器,可以结合 Arduino 传感器扩展板,可实现与位置变化相关的互动作品。使用双联直滑电位器,具有2个输出端口,数据线随意插一边使用效果都是一样的,相当于做了一个备用。

规格参数

  1. 工作电压:DC 5v
  2. 输出信号:模拟信号
  3. 阻值:10K欧姆
  4. 滑道长度:35mm
  5. 与传感器扩展板I/O兼容
  6. 平面尺寸:86×22.5
  7. 重量大小:26g

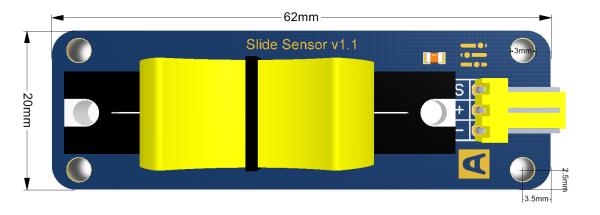

  • 产品尺寸图:

接口定义

  • S:信号控制端(Signal)
  • +:电源(VCC)
  • -:地(GND)

使用方法

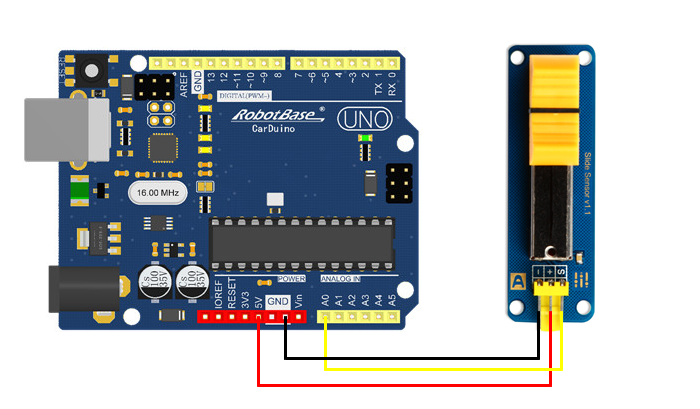

连接示意图

说明:依照程序将滑条传感器接于控制器的A0口


例子程序

void setup()
{
Serial.begin(9600); // 打开串口,设置波特率为9600 bps
}
void loop()
{
int sensorValue = analogRead(A0); //传感器接于模拟口0
Serial.println(sensorValue); //从串口发送数据并换行
delay(10);
 }

程序效果

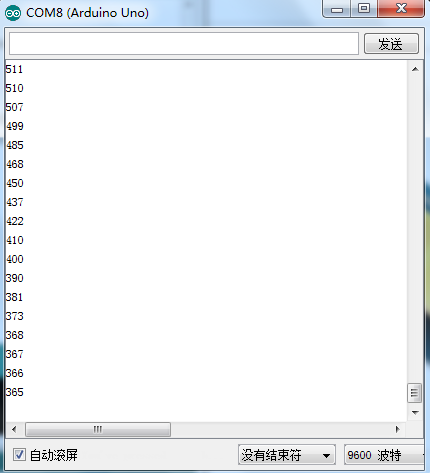

将程序下载到控制器,打开 Arduino IDE 的串口监视窗口,滑动直滑电位计可以看到监视窗口输出的模拟值变化。如下图所示:


应用视频

Dian wei ji 02.png
Dian wei ji 03.png
