SKU:RB-02S032A 按压式大按钮模块

来自ALSROBOT WiKi
跳转至: 导航搜索
RB02S032A 01.png

目录

产品概述

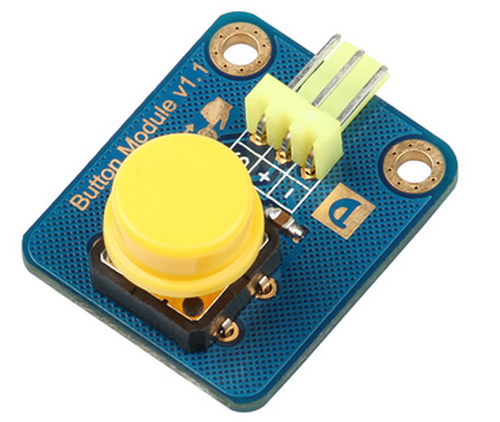

按压式大按钮模块是Arduino学习入门必备数字开关量输入模块,通过编程可以实现发光灯控制,发声器控制,LCD显示按键选择功能等。金黄色按键帽美观实用,手感舒适,通过3P传感器连接线与Arduino传感器扩展板连接,按下按键输出低电平,板载两颗固定孔,接口两侧有‘“D”标识和按压标识,“D”代表模块信号端为数字量,按压标识代表模块类型,使用十分方便快捷。

规格参数

  1. 工作电压:3.3v - 5v DC
  2. 尺寸大小:30mm x 25mm
  3. 重量大小:4g
  4. 信号类型:数字输入(按下低电平,释放高电平)
  5. 接口类型:KF2510-3P
  6. 固定孔:2个 * M3

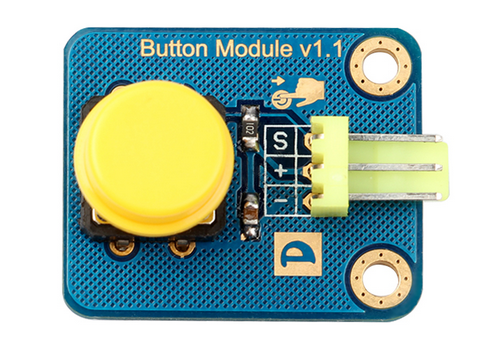

  • 产品尺寸图:

接口定义

  • S:信号输入
  • +:电源(VCC)
  • -:地(GND)
RB02S032A 02.png

使用方法

工作原理

大按钮模块使用的是轻触开关,又被称之为按键开关,这种开关最早出现的地方则是在日本,使用四脚轻触开关的时候,以满足操作力条件,向开关进行施压,以此来进行开启、关闭的功能。当撤销施压的时候,四脚轻触开关就会被关闭,其四脚轻触开关内部结构都是依靠金属弹片来保护受力情况,实现接通、断开。这种开关的工作原理,其实和普通按钮开关的工作原理差不多,由常开触点、常闭触点组合而成,在四脚轻触开关中,常开触点的作用,就是当压力向常开触点施压时,这个电路就呈现接通状态;当撤销这种压力的时候,就恢复到了原始的常闭触点,也就是所谓的断开。这个施压的力,就是用我们的手去开按钮、关按钮的动作。

RB02S032A 03.png

编程原理

按压式大按钮模块共引出三个引脚,分别是Vcc电源正,GND电源地,信号接口S;使用时可以将模块接在 Arduino UNO 控制器的模拟或者数字引脚,例如模拟引脚 A0,通过串口监视器可以查看按钮模块当前的输入状态,再通过Arduino UNO 板载的LED指示灯可以通过LED反馈出当前的状态。

硬件连接图

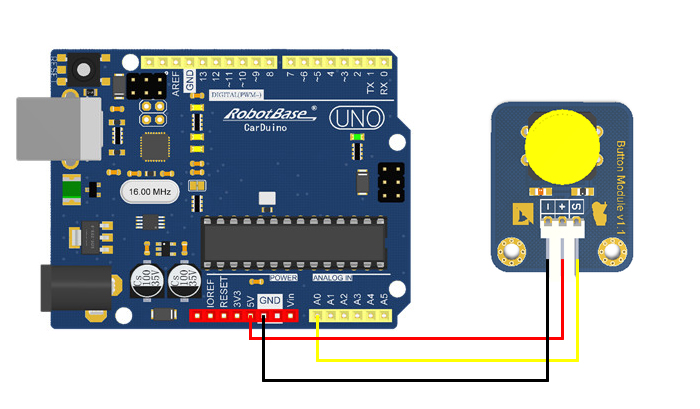

S引脚接到控制器的A0口。+ 和 - 分别接到电源的+5V和GND。

例子程序

const int buttonPin =A0;      // 定义大按钮模块链接引脚
const int ledPin =  13;         // 定义板载LED引脚
int buttonState = 0;            // 定义大按钮模块状态变量
void setup() {
  pinMode(ledPin, OUTPUT);         // 初始化LED为输出模式
  pinMode(buttonPin, INPUT);       //初始化大按钮模块为输入模式
  Serial.begin(9600);
}
void loop(){
  buttonState = digitalRead(buttonPin);// 读取按键状态
  delay(1000);
 if(buttonState == LOW) // 检查按键是否被按下
{
    digitalWrite(ledPin, HIGH);// 点亮LED
    Serial.print("buttonState = ");
    Serial.println(buttonState);
  }
  else {
    digitalWrite(ledPin, LOW);//熄灭LED
    Serial.print("buttonState = ");
    Serial.println(buttonState);
  }
}

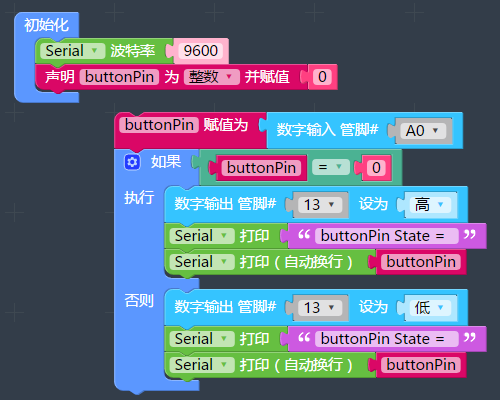

云编程代码

奥松云编程地址:http://www.alscode.cn/index.html


程序效果

将程序下载到控制器

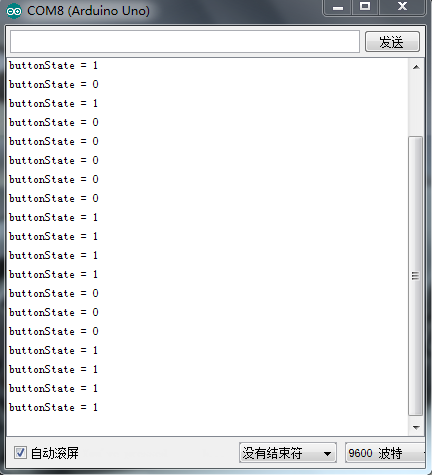

  • 当按下大按钮模块的按钮时,可以看到控制器板载的LED点亮,同时串口监视器打印当前按钮状态为“0”
  • 当释放大按钮模块的按钮时,可以看到控制器板载的LED熄灭, 同时串口监视器打印当前按钮状态为“1”
RB02S032A 04.png

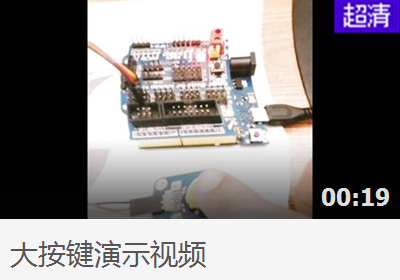

视频演示

Da an jian.png
Bai bian zhi xing 01.png
