产品概述

最新推出的DS18B20数字温度传感器采用美国DALLAS公司生产的DS18B20一总线数字温度感测元件其测温范围 -55℃~+125℃,固有测温分辨率0.5℃,支持多点组网功能,多个DS18B20可以并联在唯一的三线上,实现多点测温,测量结果以9~12位数字量方式串行传送。 DS18B20数字温度传感器可在各种单片机控制器上应用,尤其在Arduino控制器上更为简单,现成库函数调用,即可完成温度测量,通过3P传感器连接线插接到Arduino专用传感器扩展板上,可以非常容易地实现与环境温度感知相关的互动作品。

规格参数

  1. 类型:数字模块(一总线接口)
  2. 可用于检测周围空气温度
  3. 温度测量范围:-55℃~+125℃
  4. 测量精度:±0.5 °C(-10 °C至+85 °C范围内)
  5. 9位~12位A/D转换精度
  6. 分辨率:0.5℃
  7. 供电电压:3.3V或5V

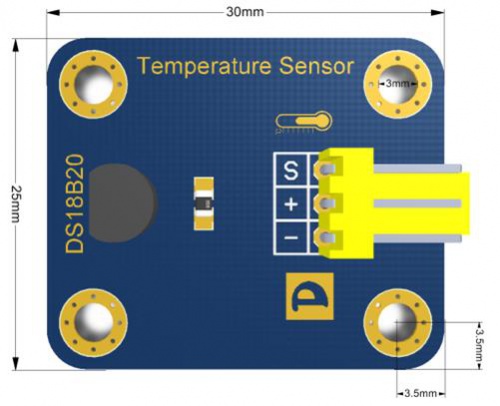

  • 产品尺寸图:

接口定义

  • S:输出信号
  • +:电源(VCC)
  • -:地(GND)

使用方法

工作原理

DS18B20 是一款常用的数字温度传感器,DS18B20 主要由 64 位光刻 ROM、温度传感器、非挥发的温度报警触发器 TH 和 TL、配置寄存器等四部分组成,具有体积小,使用方便,抗干扰能力强,精度高等特点,适用于各种狭小空间数字测温和控制领域。
DS18B20 提供9位(二进制)温度读数来表示所测的温度值,采用单线接口,使用时,仅需要一条口线即可实现与单片机的双向通信,简化了分布式温度传感器的应用。在使用中不需要任何外围元件,且支持多点组网的功能,多个 DS18B20 可以并联在唯一的三线上,最多可并联8个,实现多点测温。温度测量范围是 -55 - +125℃,固有测温分辨率为 ±0.5℃,可在 1 秒内把温度变换成数字信号输出。
DS18B20 有两种供电方式,即数据总线供电方式与外部供电方式,采用数据总线供电虽然可以节省一根导线,但完成温度测量的时间较长;采取外部供电方式虽然多用了一根导线,但是测量速度较快,可以根据实际需求选择供电方式。

编程原理

数字温度传感器模块引出三个接口,包含有数据线 S,电源 Vcc 和地线 GND,实际应用时,可以将数据线 S 端与 Arduino 控制器的数字引脚连接,如 D2,Arduino 专门提供了可供调用的库函数,该函数的文件名分别为 DallasTemperature 和 OneWire,。通过分别在程序中引用 DallasTemperature.h 和 OneWire.h,并分别实例化对象 OneWire 和 Sensor 类,直接使用类的成员函数来实现数字传感器的温度采集。

硬件设备

我们使用Arduino控制器来做个测试,要用到硬件设备如下:

  1. Carduino UNO 控制器 * 1个
  2. 传感器扩展板V5.0 * 1个
  3. DS18B20 温度传感器模块 * 1个
  4. 通用3P传感器连接线 * 1个
  5. USB 数据通信线 * 1个

程序1接线图


例子程序1

如程序1接线图所示,使用传感器连接线将DS18B20 温度传感器连接到Arduino传感器扩展板的数字接口。先把下载的库文件解压缩到你的Arduino安装目录下的hardware\libraries 里面。然后将代码编译后下载到Arduino里,就可以在串口助手窗口上显示测得的当前值。
#include <OneWire.h>
#include <DallasTemperature.h>

// 定义DS18B20数据口连接arduino的2号IO上
#define ONE_WIRE_BUS 2

// 初始连接在单总线上的单总线设备
OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);

void setup(void)
{
  // 设置串口通信波特率
  Serial.begin(9600);
  Serial.println("Dallas Temperature IC Control Library Demo");

  // 初始库
  sensors.begin();
}

void loop(void)
{
  Serial.print("Requesting temperatures...");
  sensors.requestTemperatures(); // 发送命令获取温度
  Serial.println("DONE");

  Serial.print("Temperature for the device 1 (index 0) is: ");
  Serial.println(sensors.getTempCByIndex(0));
}

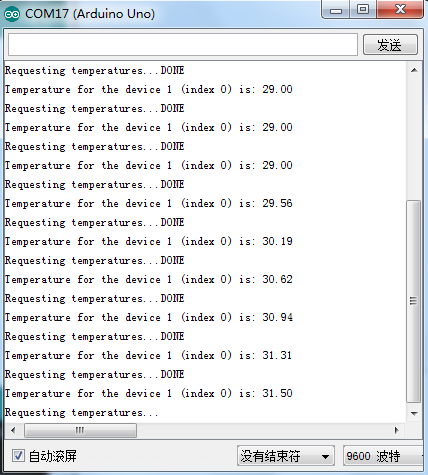

程序1效果


程序2接线图


例子程序2

如程序2接线图所示,使用传感器连接线将DS18B20 温度传感器连接到Arduino传感器扩展板的数字接口。先把下载的库文件解压缩到你的Arduino安装目录下的hardware\libraries 里面。然后将代码编译后下载到Arduino里,就可以在串口助手窗口上显示测得的当前值。
#include <OneWire.h>
OneWire  ds(10);  // 连接arduino10引脚
void setup(void) {
  Serial.begin(9600);
}
void loop(void) {
  byte i;
  byte present = 0;
  byte type_s;
  byte data[12];
  byte addr[8];
  float celsius, fahrenheit;
  if ( !ds.search(addr)) {
    Serial.println("No more addresses.");
    Serial.println();
    ds.reset_search();
    delay(250);
    return;
  }
  Serial.print("ROM =");
  for( i = 0; i < 8; i++) {
    Serial.write(' ');
    Serial.print(addr[i], HEX);
  }

  if (OneWire::crc8(addr, 7) != addr[7]) {
      Serial.println("CRC is not valid!");
      return;
  }
  Serial.println();

  // the first ROM byte indicates which chip
  switch (addr[0]) {
    case 0x10:
      Serial.println("  Chip = DS18S20");  // or old DS1820
      type_s = 1;
      break;
    case 0x28:
      Serial.println("  Chip = DS18B20");
      type_s = 0;
      break;
    case 0x22:
      Serial.println("  Chip = DS1822");
      type_s = 0;
      break;
    default:
      Serial.println("Device is not a DS18x20 family device.");
      return;
  }

  ds.reset();
  ds.select(addr);
  ds.write(0x44,1);         // start conversion, with parasite power on at the end

  delay(1000);     // maybe 750ms is enough, maybe not
  // we might do a ds.depower() here, but the reset will take care of it.

  present = ds.reset();
  ds.select(addr);
  ds.write(0xBE);         // Read Scratchpad

  Serial.print("  Data = ");
  Serial.print(present,HEX);
  Serial.print(" ");
  for ( i = 0; i < 9; i++) {           // we need 9 bytes
    data[i] = ds.read();
    Serial.print(data[i], HEX);
    Serial.print(" ");
  }
  Serial.print(" CRC=");
  Serial.print(OneWire::crc8(data, 8), HEX);
  Serial.println();
  // convert the data to actual temperature
  unsigned int raw = (data[1] << 8) | data[0];
  if (type_s) {
    raw = raw << 3; // 9 bit resolution default
    if (data[7] == 0x10) {
      // count remain gives full 12 bit resolution
      raw = (raw & 0xFFF0) + 12 - data[6];
    }
  } else {
    byte cfg = (data[4] & 0x60);
    if (cfg == 0x00) raw = raw << 3;  // 9 bit resolution, 93.75 ms
    else if (cfg == 0x20) raw = raw << 2; // 10 bit res, 187.5 ms
    else if (cfg == 0x40) raw = raw << 1; // 11 bit res, 375 ms
    // default is 12 bit resolution, 750 ms conversion time
  }
  celsius = (float)raw / 16.0;
  fahrenheit = celsius * 1.8 + 32.0;
  Serial.print("  Temperature = ");
  Serial.print(celsius);
  Serial.print(" Celsius, ");
  Serial.print(fahrenheit);
  Serial.println(" Fahrenheit");
}

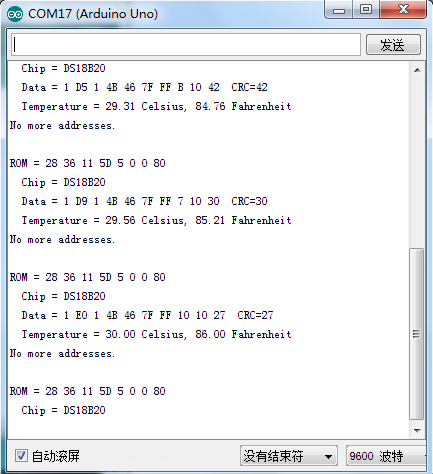

程序2效果
