产品概述

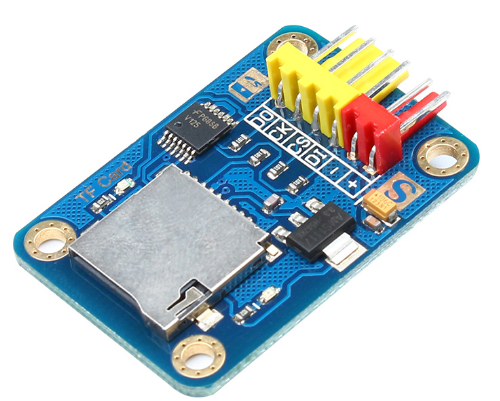

该模块（MicroSD Card Adapter）是Micro SD卡读写模块，通过文件系统及SPI接口驱动程序，单片机系统即可完成MicroSD卡内的文件进行读写。Arduino用户可直接使用Arduino IDE自带的SD卡程序库即可完成卡的初始化和读写。
模块特点如下：

  • 支持Micro SD卡、Micro SDHC卡（高速卡）
  • 板载电平转换电路，即接口电平可为5V或3.3V
  • 供电电源为4.5V - 5.5V，板载3.3V稳压电路
  • 通信接口为标准SPI接口
  • 4个M2螺丝定位孔，便于安装

规格参数

  1. 工作电压：3.3V - 5V
  2. 产品尺寸：40mm * 28mm
  3. 重量大小：3g
  4. 信号类型：模拟信号
  5. 固定孔：M3 * 4个
  6. 通信接口：标准 SPI 接口
  7. 支持卡类型：Micro SD 卡（< = 2G），Micro SDHC 卡（< = 32G）
  8. 电源指示灯：红色
  9. 数据传输指示灯：蓝色

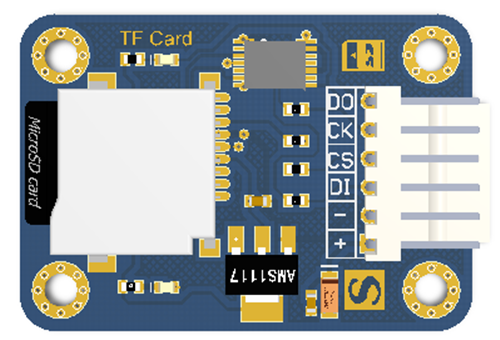

10.接口定义

  • + ：电源正
  • - ：电源地
  • DI ：串行数据输入
  • DO ：串行数据输出
  • CK ：串行时钟
  • CS ：片选信号，由控制器进行控制

工作原理

TF 卡模块使用 SPI 总线连接方式实现与 Arduino 控制器的通信，稳压芯片输出的 3.3V 为电平转换芯片、Micro SD 卡进行供电，电平转换电路往 Micro SD 卡方向的信号转换成 3.3V，Micro SD 卡往控制接口方向的 MISO 信号也转换成了 3.3V，一般 AVR 单片机系统都可以读取该信号，产品使用自弹式卡座，方便卡的插拔。
注意：Arduino 的 sd.h 库文件目前对 2G 及其以下的支持比较好，对 2G 以上的支持不好，所以在使用时，建议选用 2G 或以下的内存卡。

编程原理

TF 卡模块共引出 6 个引脚，其中 DO、CK、DI 是 SPI 总线接口，“+”为电源正，“-”为电源 GND，CS 为片选端，实际使用时依照下面的接线图连接即可，使用 Arduino IDE 自带的例子程序就可以进行测试。

使用方法

example1_Arduino

  • 主要硬件
Arduino UNO 控制器
传感器扩展板 V5.0
TF卡读写模块
单头防插反 3P 传感器连接线
USB 数据线
  • 硬件连接
02S018A 1.png
  • 例子程序
/*
 * TF 卡模块与 Arduino UNO的接线
DI -- D11
CS -- D4
CK -- D13
DO -- D12
 */
#include <SPI.h>
#include <SD.h>

Sd2Card card;
SdVolume volume;
SdFile root;

const int chipSelect = 4;

void setup() {
  Serial.begin(9600);
  while (!Serial) {
    ;
  }
  Serial.print("\nInitializing SD card...");
  if (!SD.begin(4)) {
    Serial.println("initialization failed");
    return;
  }
    Serial.println("Wiring is correct and a card is present.");

  if (!card.init(SPI_HALF_SPEED, chipSelect)) {
    Serial.println("initialization failed. Check: SD Card");
    return;
  } else {
    Serial.println("============= Card Information ==================");
  }
 Serial.print("Card type: ");
  switch (card.type()) {
    case SD_CARD_TYPE_SD1:
      Serial.println("SD1");
      break;
    case SD_CARD_TYPE_SD2:
      Serial.println("SD2");
      break;
    case SD_CARD_TYPE_SDHC:
      Serial.println("SDHC");
      break;
    default:
      Serial.println("Unknow");
  }
    if (!volume.init(card)) {
    Serial.println("Could not find FAT16/FAT32 partition.");
    return;
  }
  // 顯示類型和 FAT 空間大小
  uint32_t volumesize;
  Serial.print("Volume type is FAT");
  Serial.println(volume.fatType(), DEC);
  Serial.println();

  volumesize = volume.blocksPerCluster();    // clusters are collections of blocks
  volumesize *= volume.clusterCount();       // we'll have a lot of clusters
  volumesize *= 512;                            // SD card blocks are always 512 bytes
  Serial.print("Volume size (bytes): ");
  Serial.println(volumesize);
  Serial.print("Volume size (Kbytes): ");
  volumesize /= 1024;
  Serial.println(volumesize);
  Serial.print("Volume size (Mbytes): ");
  volumesize /= 1024;
  Serial.println(volumesize);

  Serial.println("\nFiles found on the card (name, date and size in bytes): ");
  root.openRoot(volume);

  root.ls(LS_R | LS_DATE | LS_SIZE);

  Serial.println("================= Finished =====================");
}


void loop(void) {

}
  • 程序效果

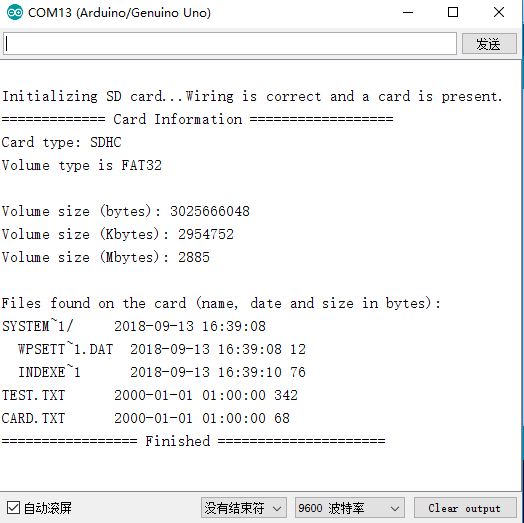

程序编译上传无误之后，将准备好的 TF 卡插入到模块中，连接 TF 卡模块和 Arduino UNO 控制器，连接正常情况下，会显示出卡的信息，如下图所示：

02S018A 2.png

example2_Arduino

  • 主要硬件
Arduino UNO 控制器
传感器扩展板 V5.0
TF卡读写模块
单头防插反 3P 传感器连接线
USB 数据线
  • 硬件连接
02S018A 1.png
  • 例子程序
/*
 * TF 卡模块与 Arduino UNO的接线
DI -- D11
CS -- D4
CK -- D13
DO -- D12
 */

#include <SPI.h>
#include <SD.h>

File myFile;

//设置功能变量
Sd2Card card;
SdVolume volume;
SdFile root;

const int chipSelect = 4;

void setup() {

  Serial.begin(9600);
  while (!Serial) {
  }

  //----------- 写入文档
  Serial.print("\nWaiting for SD card ready...");

  if (!SD.begin(4)) {
    Serial.println("Fail!");
    return;
  }
  Serial.println("Success!");

  myFile = SD.open("card.txt", FILE_WRITE);       // 开启文档，一次只能开启一个文档

  if (myFile) {                                   // 如果文档正常
    Serial.print("Write to card.txt...");
    myFile.println("Test to write data to SD card...");  // 继续写在文档的后面
    myFile.close();                               // 关闭文档
    Serial.println("Completed!");
  } else {
    Serial.println("\n open file error ");    // 无法打开文档时，打印“open file error”
  }

   //----------- 显示SD卡信息

  if (!card.init(SPI_HALF_SPEED, chipSelect)) {
    Serial.println("initialization failed. Check: SD Card");
    return;
  } else {
    Serial.println("============= Card Information ==================");
  }

  // 显示 SD 卡类型

  Serial.print("Card type: ");
  switch (card.type()) {
    case SD_CARD_TYPE_SD1:
      Serial.println("SD1");
      break;
    case SD_CARD_TYPE_SD2:
      Serial.println("SD2");
      break;
    case SD_CARD_TYPE_SDHC:
      Serial.println("SDHC");
      break;
    default:
      Serial.println("Unknow");
  }

  if (!volume.init(card)) {
    Serial.println("Could not find FAT16/FAT32 partition.");
    return;
  }

  // 显示类型和FAT空间的大小
  uint32_t volumesize;
  Serial.print("Volume type is FAT");
  Serial.println(volume.fatType(), DEC);
  Serial.println();

  volumesize = volume.blocksPerCluster();
  volumesize *= volume.clusterCount();
  volumesize *= 512;
  Serial.print("Volume size (bytes): ");
  Serial.println(volumesize);
  Serial.print("Volume size (Kbytes): ");
  volumesize /= 1024;
  Serial.println(volumesize);
  Serial.print("Volume size (Mbytes): ");
  volumesize /= 1024;
  Serial.println(volumesize);

  Serial.println("\nFiles found on the card (name, date and size in bytes): ");
  root.openRoot(volume);

  // 列出卡内所有文件及 SD 卡的尺寸
  root.ls(LS_R | LS_DATE | LS_SIZE);

  Serial.println("================= Finished =====================");
}

void loop() {
}
  • 程序效果

程序编译上传无误之后，将准备好的 TF 卡插入到模块中，连接 TF 卡模块和 Arduino UNO 控制器，连接正常情况下，会显示出卡的信息，如下图所示：

02S018A 3.png
