产品概述

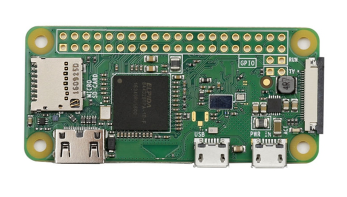

Raspberry Pi Zero W,简称为RPi Zero W。它是树莓派家族新产品,体积更加小巧迷你,搭载了1GHz单核CPU,辅以512MB内存,拥有博通BCM2835芯片处理器、迷你HDMI端口,支持Micro-USB On-The-Go端口和微型USB电源接口,此外还拥有HAT兼容的40针接头,复合视频和重置标头,CSI摄像机连接器。其运行速度比树莓派1代提升了约40%。 RPi Zero W内置了CYW43438无线芯片,提供802.11n无线局域网和蓝牙连接。。
本次升级除了 Wi-Fi 和蓝牙外,Raspberry Pi 3 最重要的更新莫过于性能了。Raspberry Pi 2 B 拥有一块四核高通 900MHz 处理器、1GB RAM 和 VideoCore IV GPU。新版本则拥有博通 BCM2837 1.2GHz 四核处理器、1GB RAM 和 VideoCore IV GPU。另外,GPU 的规格也从 250MHz 上升至 400MHz,RAM 从 450MHz 升至 900MHz。其进步可以说非常明显。从跑分结果来看,Raspberry Pi 3 相比上一代高出了 700 多分,这应该说是目前比较热门的迷你电脑了。

规格参数

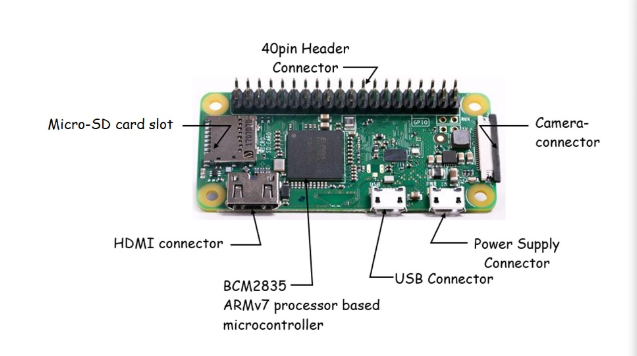

  1. Broadcom BCM2835
  2. 1GHz ARM11内核
  3. 512MB 内存
  4. 802.11 b/g/n WiFi无线网卡
  5. 低功耗蓝牙4.1 (BLE)
  6. Micro SD 卡插槽
  7. Mini-HDMI接口 (可输出1080p60视频)
  8. Micro-USB供电接口
  9. Micro-USB OTG通信接口
  10. 40PIN GPIO接口焊盘 (兼容A+/B+/2代B/3代B)

CSI摄像头接口 复合视频接口焊盘 复位接口接口焊盘 尺寸:65mm x 30mm x 5mm

参数比较


使用示意


系统安装

1.操作系统下载

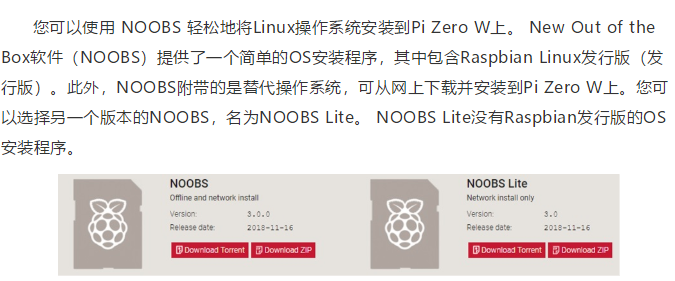

下载如图所示树莓派程序
注意:Raspberry Pi Zero W Pi0需要下载官方最新推出的系统才可以正常启动,如果系统版本不符合,树莓派将不能正常的启动。

2.系统安装 此外,从互联网下载压缩文件夹后,您需要获取NOOBS文件。将压缩文件夹下载到笔记本电脑或台式机硬盘后,您需要至少格式化4GB microSD卡。您可以找到关于格式化microSD卡,从下载的压缩文件夹中提取文件以及将文件内容放在raspberrypi.org网站上的迷你存储设备上所需的免费软件的优秀说明。点击此处阅读NOOBS安装说明。
在 Windows 下可以使用 Win32 Disk Imager 进行镜像恢复,非常方便,也是树莓派官方推荐的方法。
Win32 Disk Imager 烧录工具下载:官方下载地址
下载打开后软件如图所示:


硬件接线

基本配置:

  • 5V 2A适配器
  • 7寸液晶屏
  • 无线键盘
  • TF卡(烧写好系统),教程使用TF卡位16GB
  • 双头HDMI连接线
  • USB micro Hub
  • 无线键鼠

显示效果

图为HDMI模式下树莓派启动后在7寸液晶屏上的显示效果


教学视频

Shu mei pai 01.png
Shu mei pai 02.png
Shu mei pai 03.png
Shu mei pai 04.png
Shu mei pai 05.png
