产品概述

树莓派3代B型于2016年2月29日正式发布。3代控制器针对2代控制器增加了WiFi和蓝牙功能,而且电源也增加到2.5A /5V,但是外观未做更改,与其上一代相比,速度更快,功能更强大。凭借其内置的无线和蓝牙连接,它将成为支持物联网的理想解决方案。Raspberry Pi 3搭载了64位四核1.2GHz处理器,1GB LPDDR2内存,兼容现已发布的应用程序。网络方面,Raspberry Pi 3还直接搭载了激动人心的802.11n Wi-Fi和蓝牙4.1支持。更重要的是价格合理。
本次升级除了 Wi-Fi 和蓝牙外,Raspberry Pi 3 最重要的更新莫过于性能了。Raspberry Pi 2 B 拥有一块四核高通 900MHz 处理器、1GB RAM 和 VideoCore IV GPU。新版本则拥有博通 BCM2837 1.2GHz 四核处理器、1GB RAM 和 VideoCore IV GPU。另外,GPU 的规格也从 250MHz 上升至 400MHz,RAM 从 450MHz 升至 900MHz。其进步可以说非常明显。从跑分结果来看,Raspberry Pi 3 相比上一代高出了 700 多分,这应该说是目前比较热门的迷你电脑了。

规格参数

  1. 微处理器:1.2GHz 64-bit quad-core ARMv8 CPU
  2. 无线 wifi:802.11 b/g/n Wireless LAN
  3. 蓝牙功能:蓝牙4.1连接
  4. 内存:1GB LPDDR2 RAM内存
  5. 系统卡:Micro SD 卡槽
  6. 系统:安装在Micro SD卡中,系统为 Linux 或 Windows 10 IoT
  7. 机身尺寸:85 x 56 x 17毫米;
  8. 供电:Micro USB 接口,5V 、2.5A电源;
  9. 其他接口:3.5mm毫米耳机接口,HDMI接口,USB 2.0接口,DSI接口

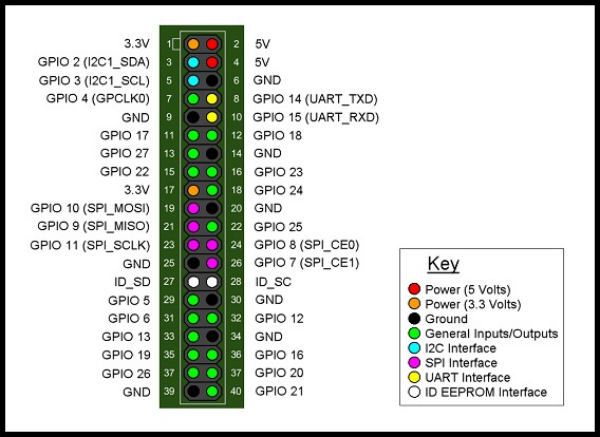

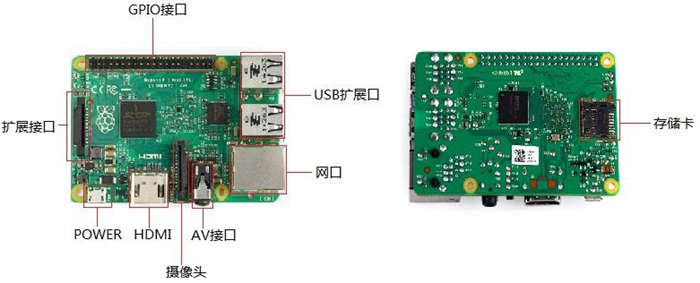

接口定义


使用方法

系统安装

1.操作系统下载
树莓派官方 Raspbian 系统下载
下载如图所示树莓派程序
注意:树莓派三代需要下载官方最新推出的系统才可以正常启动,如果系统版本不符合,树莓派将不能正常的启动。


2.系统安装 所谓“安装系统”就是“恢复”下载到的系统镜像到内存卡上,这个过程没什么难度,就是看内存卡的速度,慢慢等而已。需要注意的是,市面上部分 4G 的内存卡,实际大小才 3.6G 多,会提示空间不足,所以至少还是需要 8G 的内存卡进行系统烧录。
在 Windows 下可以使用 Win32 Disk Imager 进行镜像恢复,非常方便,也是树莓派官方推荐的方法。
Win32 Disk Imager 烧录工具下载:官方下载地址
下载打开后软件如图所示:


硬件接线

基本配置:

  • 5V 2A适配器
  • 7寸液晶屏
  • 树莓派2代控制器
  • TF卡(烧写好系统),教程使用TF卡位16GB
  • 双头HDMI连接线
  • 无线网卡(可选)
  • 无线键鼠

显示效果

图为HDMI模式下树莓派启动后在7寸液晶屏上的显示效果


教学视频

Shu mei pai 01.png
Shu mei pai 02.png
Shu mei pai 03.png
Shu mei pai 04.png
Shu mei pai 05.png
