SKU:RB-01C077 CarDuino UNO R3(贴片芯片)

来自ALSROBOT WiKi
跳转至: 导航搜索

目录

产品概述

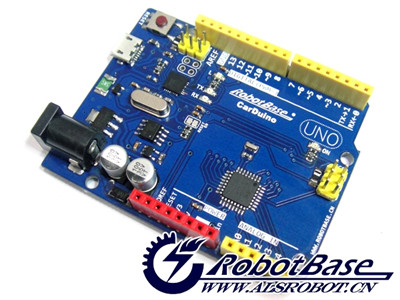

Carduino UNO R3是2014最新推出的一款易用型开源控制器,上面"UNO"在意大利文里意思是“一”,代表着Arduino 1.0,Arduino的品牌之路将从UNO这块板子开始,并没有其他特别含义。硬件上与Arduino UNO 相比并没有大的变动,最大不同在于主控芯片采用ATmega328P-AU,大大缩小控制器重量,显得轻巧许多。Carduino UNO R3采用的是一块ATMega8U2单片机,借鉴于国外用单片机芯片模拟串口的方法,下载速度更快更稳定些,由此成本也有所提高,因为ATMega8U2单片机在市场上很难寻觅到。软件部分与之前一样,没有大的变化。

规格参数

  1. 微控制器核心:AVRmega328P-AU单片机(处理速度可达20MIPS)
  2. 工作电压:DC+5V(可USB接口供电)
  3. 外部输入电压:DC+7V~+12V(建议)
  4. 外部输入电压(极值):DC+6V≤Vin≤+20V
  5. 输出电压:DC+5V/+3.3V
  6. 数字信号I/O接口数:14(其中6个PWM输出接口,Pin11、Pin10、Pin9、Pin6、Pin5、Pin3)
  7. 模拟信号输入接口数:6
  8. I/O接口电流:40mA
  9. Flash容量:32KB(其中2K用于bootloader)
  10. EEPROM存储容量:512bytes
  11. SRAM静态存储容量:1KB
  12. 时钟频率:16MHz
  13. 尺寸大小:53mm*68mm

使用方法

引脚示意图


Carduino UNO控制器管脚说明图

相关软件下载

编译环境下载(当前最新版本IDE是Arduino1.6.4)
Arduino IDE编译环境下载
驱动安装
Arduino驱动安装方法
程序下载
程序下载方法

例子程序

int led = 13;
void setup() {
  pinMode(led, OUTPUT);
}
void loop() {
  digitalWrite(led, HIGH);   // 将LED设置为高电平
  delay(1000);               // 延迟1秒
  digitalWrite(led, LOW);    // 将LED设置为低电平
  delay(1000);               // 延迟1秒
}

程序效果

连接在13引脚的LED小灯每隔1秒闪烁1次

应用例程

此程序用于测试CarDuino UNO R3的所有I/O口状态

示例代码

int val;//定义模拟读数变量
int i;//定义变量i
int ledpin[]={1,3,5,7,9,11,13,15,17,19,21};//定义led脚 1,3,5,7,9,11,13,15,17,19,21
int ledpin1[]={0,2,4,6,8,10,12,14,16,18,20,22};//定义led脚1 0,2,4,6,8,10,12,14,16,18,20,22
void setup()
{
   for(i=0;i<13;i++)
    {
      pinMode(ledpin[i],OUTPUT);//将led脚设置为输出
      pinMode(ledpin1[i],OUTPUT);//将led脚1设置为输出
    }
}

void loop()
{
  for(val=0;val<13;val++)
    digitalWrite(ledpin[val],HIGH);//将led脚设置为高电平
  for(val=0;val<13;val++)
    digitalWrite(ledpin1[val],LOW);//将led脚1设置为低电平
    delay(500);                    //延迟5s
  for(val=0;val<13;val++)
    digitalWrite(ledpin[val],LOW);//将led脚设置为低电平
  for(val=0;val<13;val++)
    digitalWrite(ledpin1[val],HIGH);//将led脚1设置为高电平
    delay(500);                     //延迟5s
}

程序效果

连接在CarDuino UNO R3引脚的LED小灯呈流水状交替闪烁
