SKU:RB-01C015B Arduino 传感器扩展板v5.0

来自ALSROBOT WiKi
跳转至: 导航搜索

目录

产品概述

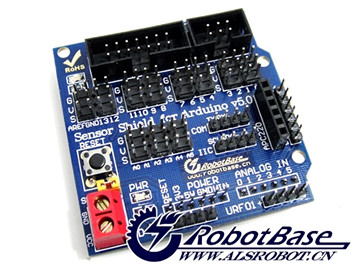

最新推出的Arduino Sensor Shield V5.0 传感器扩展板在保留V4.0版本优点的基础上,仍才采用叠层设计,PCB沉金工艺加工,主板不仅将Arduino Duemilanove 2009控制器的全部数字与模拟接口以舵机线序形式扩展出来,还特设IIC接口、32路舵机控制器接口、蓝牙模块通信接口、SD卡模块通信接口、APC220无线射频模块通信接口、RB URF v1.1超声波传感器接口、12864液晶串行与并行接口,独立扩出更加易用方便。对于Arduino初学者来说,不必为繁琐复杂电路连线而头疼了,这款传感器扩展板真正意义上的将电路简化,能够很容易地将常用传感器连接起来,一款传感器仅需要一种通用3P传感器连接线(不分数字连接线与模拟连接线),完成电路连接后,编写相应的Arduino程序下载到Arduino Duemilanove控制器中读取传感器数据、或者接收无线模块回传数据,经过运算处理,最终轻松完成你自己的互动作品。

接口介绍

  1. 12864液晶屏幕并行接口:1个
  2. 12864液晶屏幕串行接口:1个
  3. 数字接口:D0—D13
  4. 模拟接口:A0—A5
  5. 串行通信接口:1个
  6. IIC 通信接口:1个
  7. 输出电压:3.3V 或 5V
  8. 扩展接口:APC220、蓝牙模块、SD卡存储模块、超声波传感器模块
  9. 跳线帽作用:
(1)插上跳线帽时,V5.0 扩展板与 UNO 控制器连接在一起后所有引脚都进行了供电。
(2)拔下跳线帽时,扩展板数字接口需要从红色端子位置进行单独供电,在使用 Arduino UNO 控制器控制多个舵机时,多使用这种方式给舵机进行单独供电。
10.板载指示灯:PWR:红色;D13引脚灯:绿色

使用方法

引脚示意图


功能说明: 1.指示灯

  • 板载两个指示灯:电源指示灯,D13引脚状态指示灯(此指示灯与Arduino UNO板载的D13指示灯状态同步)

2.数字接口
扩展板将 Arduino UNO 控制器的 14 个数字引脚均变成 3 线制,可以使用 3P 传感器连接线直接连接传感器和扩展板

  • G —— 对应传感器的电源负
  • V —— 对应传感器的电源正
  • S —— 对应传感器的信号端

3.模拟接口
扩展板将Arduino UNO控制器的6个模拟引脚均变成3线制,可以使用3P传感器连接线直接连接传感器和扩展板

  • G —— 对应传感器的电源负
  • V —— 对应传感器的电源正
  • S —— 对应传感器的信号端

4.扩展接口

  • 蓝牙模块接口
  • APC220 无线通信模块接口
  • 串行通信接口
  • IIC 通信接口
  • 超声波传感器接口
  • SD卡扩展模块接口
  • 12864液晶并行、SPI接口

5.复位案件
板载复位按键,可实现通过传感器扩展板给 Arduino UNO 控制器程序进行复位
6.数字口供电选择
通过一个条线帽对数字口供电进行选择,将条线帽拔下,数字接口需要通过从红色端子位置(外接供电接口)进行单独供电,当数字接口接大电流设备(例如舵机)时,这个条线帽是非常管用的
7.扩展电源接口
通过排针扩展出 1个3.3V、1个5V电源接口;2个GND接口;电源输入接口Vin;复位接口 RESET
