(RB-13K121)爱上Raspberry Pi 全家福套件

产品概述

Raspberry Pi（中文名为"树莓派",简写为RPi，或者RasPi/RPi）是为学生计算机编程教育而设计，只有信用卡大小的卡片式电脑，其系统基于Linux。由Matt Richardson编著的《爱上Raspberry Pi》适合零基础的初学者，全书言简意赅，详细地介绍了Raspberry Pi硬件组合和操作系统的使用，从主板的介绍到操作系统语法的讲解，再到如何与Arduino交互用，图文并茂、由浅入深地引导开发者，逐步深入剖析当下热门应用案例，具有很强的实操性，还有大量珍贵程序代码。爱上 Raspberry Pi入门全家福套件是哈尔滨奥松机器人科技有限公司专门为树莓派爱好者精心打造的一款入门级套件，其中包含了树莓派控制器及基本常用配件。即使您没有接触过树莓派，或者都不知道树莓派是什么，您仍然可以按照本套件教材一步步完成对树莓派控制器的操作。您可以将树莓派控制器连接在最新发布的小米电视上显示，再通过手持式触摸板键盘就可以无线操作了。高清树莓派7寸液晶屏，套件中带有网线、系统SD卡（已预先烧录好程序）、电源适配器、视频线、Mirco USB线、散热片等必备基础配件。

主控器技术参数

主控制器名称：Raspberry Pi 3 控制板
处理器：Broadcom BCM2387 chipset 1.2GHz Quad-Core ARM Cortex-A53
802.11 b/g/n Wireless LAN and Bluetooth 4.1 (Bluetooth Classic and LE)
GPU： Dual Core VideoCore IV® Multimedia Co-Processor. Provides Open GLES 2.0, hardware-accelerated OpenVG, and 1080p30 H.264 high-profiledecode.

Capable of 1Gpixel/s, 1.5Gtexel/s or 24GFLOPs with texture filtering and DMA infrastructure

内存：1GB LPDDR2
支持系统： Boots from Micro SD card, running a version of the Linux operating system or Windows 10 IoT
控制器尺寸： 85 x 56 x 17mm
Micro USB 供电： 5V 2.5A
网络连接:Ethernet 10/100 BaseT Ethernet socket
视频输出： HDMI (rev 1.3 & 1.4 Composite RCA (PAL and NTSC)
音频输出： Audio Output 3.5mm jack, HDMI
USB接口：4 x USB 2.0 Connector
GPIO 接口： 40-pin 2.54 mm (100 mil) expansion header: 2x20 strip Providing 27 GPIO pins as well as +3.3 V, +5 V and GND supply lines
摄像头接口： 15-pin MIPI Camera Serial Interface (CSI-2)
显示接口： Display Serial Interface (DSI) 15 way flat flex cable connector with two data lanes and a clock lane
系统卡： Push/pull Micro SDIO

套件版本

1.Raspberry Pi 七寸触摸液晶屏版本清单
（1）Raspberry Pi 七寸高清液晶屏（新款）
（2）爱上Raspberry Pi入门套件清单（内容见附录）
（3）Raspberry 彩虹外壳
2.Raspberry Pi 7寸高清液晶屏版本清单
（1）爱上Raspberry Pi入门套件清单（内容见附录）
（2）Raspberry Pi 七寸高清液晶屏
（3）七寸液晶屏配套 12V 1A 电源
（4）Raspberry Pi 专用 AV 线
附录：爱上 Raspberry Pi 入门套件清单

序号	产品名称	数量	货号
1	Raspberry Pi3 控制器	1	RB - 01C119
2	Raspberry Pi 3代5V 2.5A电源适配器	1	RB - 10P042
3	Raspberry Pi 16G高速内存卡	1	RB - 08E311
4	HDMI 连接线	1	RB - 06L053
5	Raspberry Pi 3 透明外壳	1	RB - 09M180
6	爱上 Raspberry Pi 教材	1	RB - 07B030
7	Raspberry Pi 专用散热片套装	1	RB - 09M150
8	Raspberry Pi 专用网线（1米）	1	RB - 06L038
9	2.4G Mini无线键鼠	1	RB - 03T046
10	树莓派套件盒	1	RB - 12C123

硬件接线

七寸触摸液晶屏版本使用说明

Raspberry Pi 系统安装

参考教程：树莓派教程第1课——系统安装
备注：Raspberry Pi 3 和 7 寸触摸液晶屏配合使用目前支持 RASPBIAN JESSIE 系统，不支持其他版本系统。在正常情况下，套件中的 SD 卡我们都为您预装了 Raspberry Pi 的 RASPBIAN JESSIE 系统，您自己不需要再重新下载安装系统。

硬件安装方法一：7 寸触摸和 Raspberry Pi 控制器分别安装

（1）组装 7 寸触摸液晶屏
7寸触摸液晶屏安装步骤

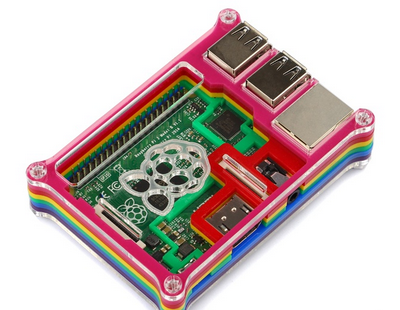

（2）如图所示：将 Raspberry Pi 安装在彩虹外壳中

如果您不会安装，可以参考安装图解进行组装。

硬件安装方法二：7 寸触摸液晶屏和 Raspberry Pi 组合安装，下图为安装完成效果图：

注意：此种安装方式彩虹外壳最下面一层不进行安装，直接将Raspberry Pi控制器安装到触摸屏支架的背面即可。

液晶屏和 Raspberry Pi 接线连接

1、如图所示：给 Raspberry Pi 插上内存卡

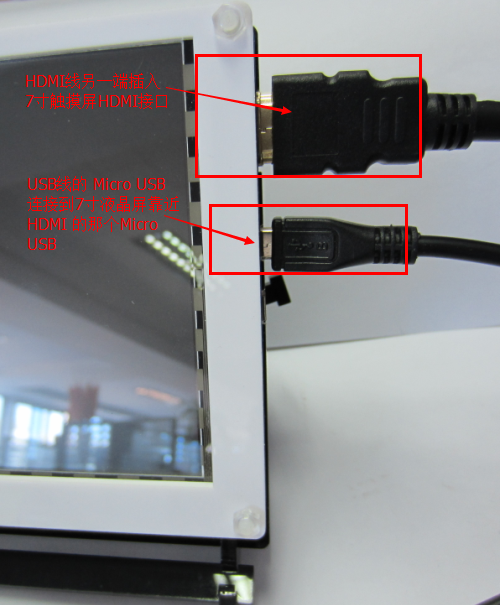

2、如图所示：连接 Raspberry Pi 和 7 寸触摸液晶屏

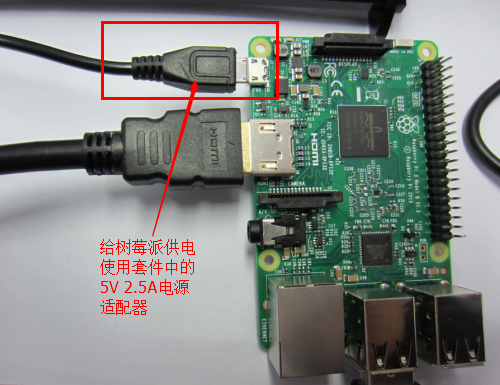

3、如图所示：给 Raspberry Pi 控制器供电（使用 Raspberry Pi 的 USB 接口给液晶屏供电）

4、Raspberry Pi 正常启动

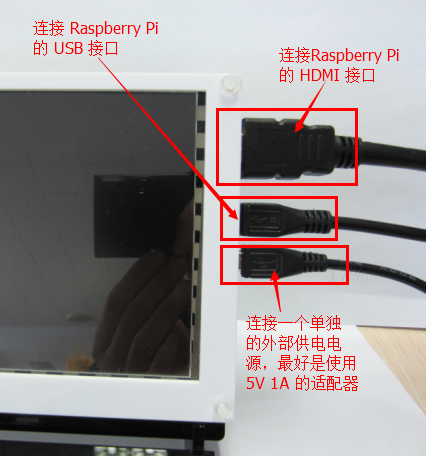

备注：如果您的 Raspberry Pi 上连接了太多的设备，会导致 USB 接口不足以给 7 寸触摸液晶屏供电，这时您就需要给 7 寸触摸液晶屏连接一个独立电源，其他接线不需要改变如下图所示：

七寸高清液晶屏版本接线图

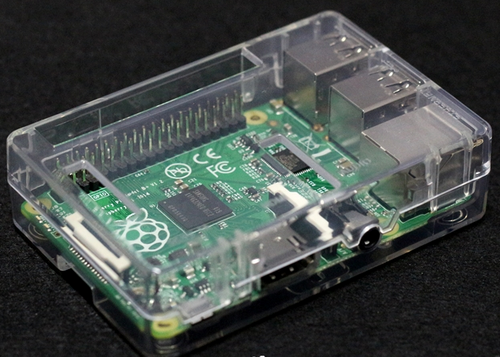

如图所示：将 Raspberry Pi 安装在透明外壳中

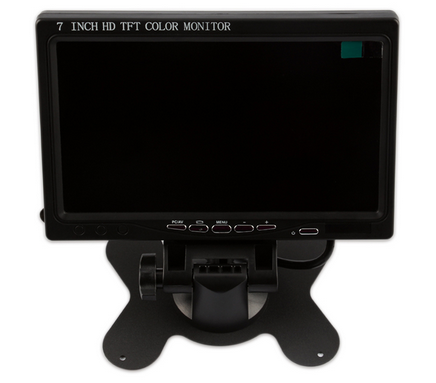

组装 7 寸高清液晶屏支架，下图为组装后的效果图

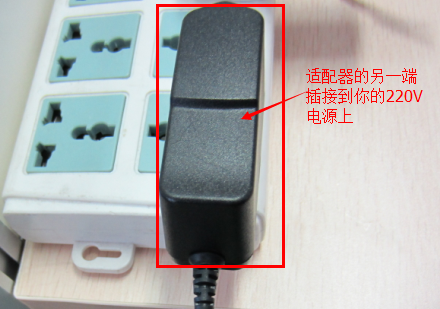

如图所示：连接 7 寸液晶屏专用 12V 适配器和 7 寸液晶屏供电接口

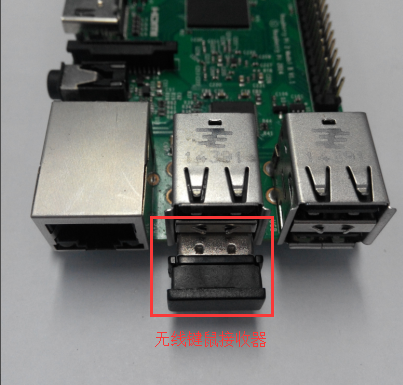

将无线键鼠的接收器插入树莓派控制器的 USB 接口

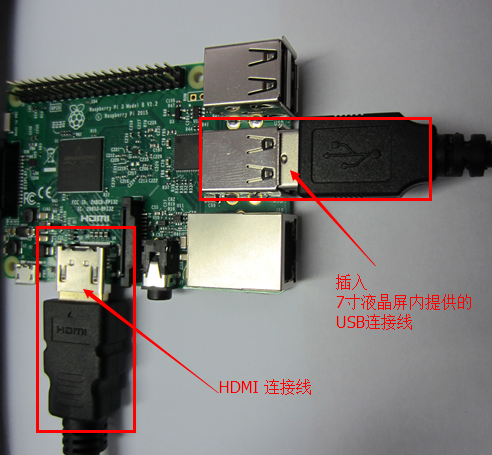

如图所示：使用双头 HDMI 线连接 Rapsberry Pi 和 Raspberry Pi 7 寸液晶屏的 HDMI 视频接口，同时将 5V 2.5A 适配器连接到 Raspberry Pi 的电源接口。

将套件中的高速 16G 卡（套件中的SD卡已烧录系统）插入树莓派控制器底部的 Micro USB 卡槽内

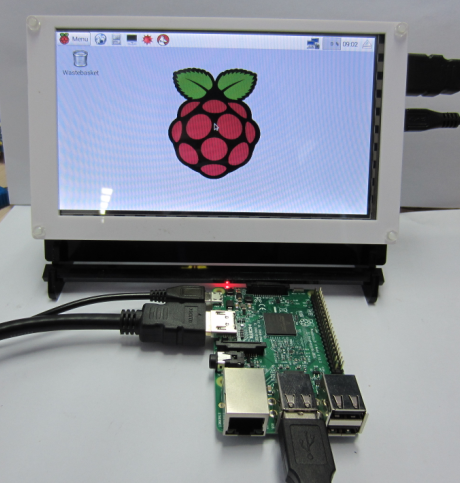

上述连接均无误后就可以同时给液晶屏和树莓派供电了。如图所示，树莓派控制器已经启动，并在液晶屏上正常显示。

注意：供电接线是最后一个步骤，不可以先接入电源再进行其他设备的连接

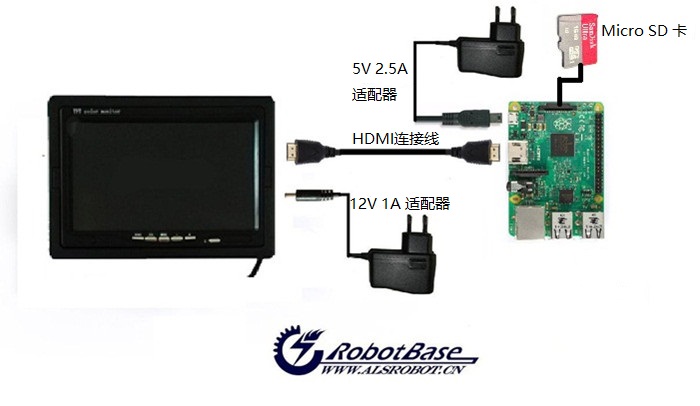

下图为所需7寸高清液晶屏的整体连接图示：

7寸高清液晶屏实物接线图

应用例程

7寸触摸液晶屏Scratch互动设计

使用硬件

树莓派全家福套件（7寸触摸液晶屏版本）*1套
Picoboard传感器扩展板*1个
5V 2A适配器*1个
Picoboard传感器扩展板亚克力外壳

互动应用

如上述方法连接好7寸触摸屏幕版本的树莓派全家福，先不给整套设备供电
安装好Picoboard传感器扩展板外壳
将Picoboard传感器扩展板接入树莓派控制器的USB接口
给7寸液晶屏的Power micro USB接口接入5V 2A适配器进行单独供电
打开树莓派控制器及7寸触摸屏的电源
进入系统后只需打开Scratch——Sensing——Sensor Value——Show ScratchBoard watcher 即会显示Picoboard传感器扩展板相应传感器值

Scratch与树莓派互动应用图
