Arduino 双路大功率直流电机驱动扩展板 VNH5019 美国Pololu原装

  • 奥松售价:
  • 商品编号:
    RB-01C066
  • 商品库存:
    有货
  • 商品重量:
    23克
  • 商品品牌:
    Pololu
  • 购买此商品可使用:
    0 松籽
  • 商品评价:
    comment rank 5 (已有 0 人评价)
    联系客服
    • 销售咨询: 销售咨询
    • 销售咨询:
    • 技术支持: 技术支持
    • 咨询电话: 0451-86628691

通知:奥松机器人科技有限公司于2013年正式成为美国Pololu官方授权中国区域总代理商,此款产品为国内首发,火热抢购中,由于数量有限,拍下时请咨询客服是否有库存。


哈尔滨奥松机器人是Pololu官方授权代理商


产品介绍:

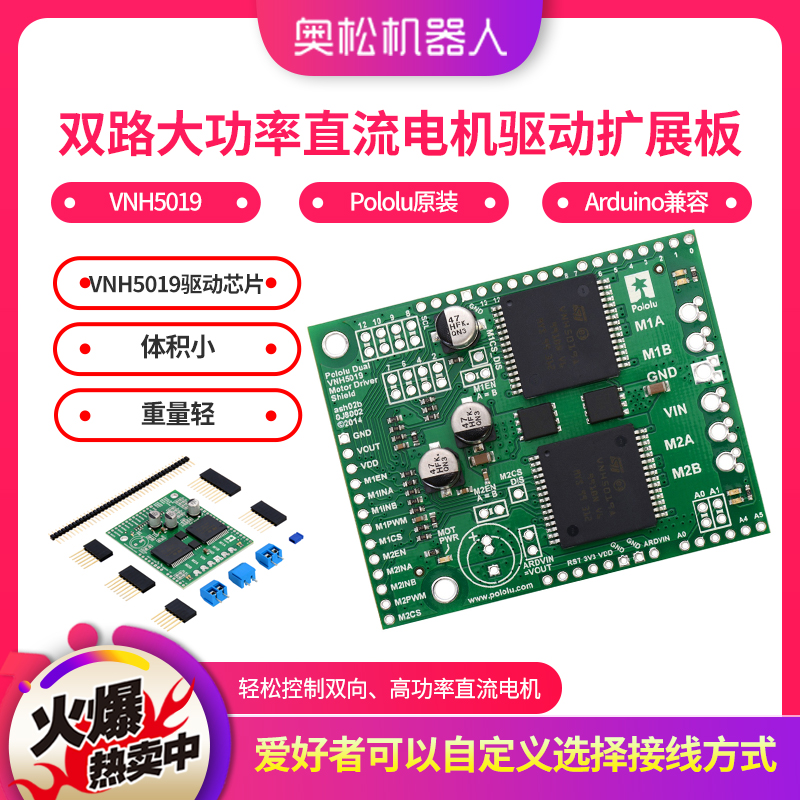

      Pololu VNH5019双路大功率直流电机驱动扩展板,可以很容易插入到Arduino各种兼容控制器,如常用的Arduino UNO R3、Carduino、Seeeduino等,扩展板采用ST公司生产的VNH5019驱动芯片,工作电压从5.5V到24V,每路提供12A大小的电流到30A的峰值电流,可谓是悍马级直流电机驱动板。整板采用SMD表贴元件,体积小、重量轻,通过Arduino控制可以轻松控制两个双向、高功率直流电机。
      板载上拉电阻和保护电阻和FET的反向电池保护。本扩展板默认IO接口设置不方便,也可以自定义映射Arduino引脚,此款驱动器简单易用,性能与功率要优于初学者所用L298系列驱动器。
      此款扩展板,端子和排座散装未焊接,爱好者可以自定义选择接线方式,推荐接线方式:可以直接用电烙铁焊接电机输出引线,而不用接线端子,因为接线端子会增大电阻影响电机性能发挥,如果要经常更换电机使用的话,可以采用接线端子,这样方便更换电机接线。

产品图片:

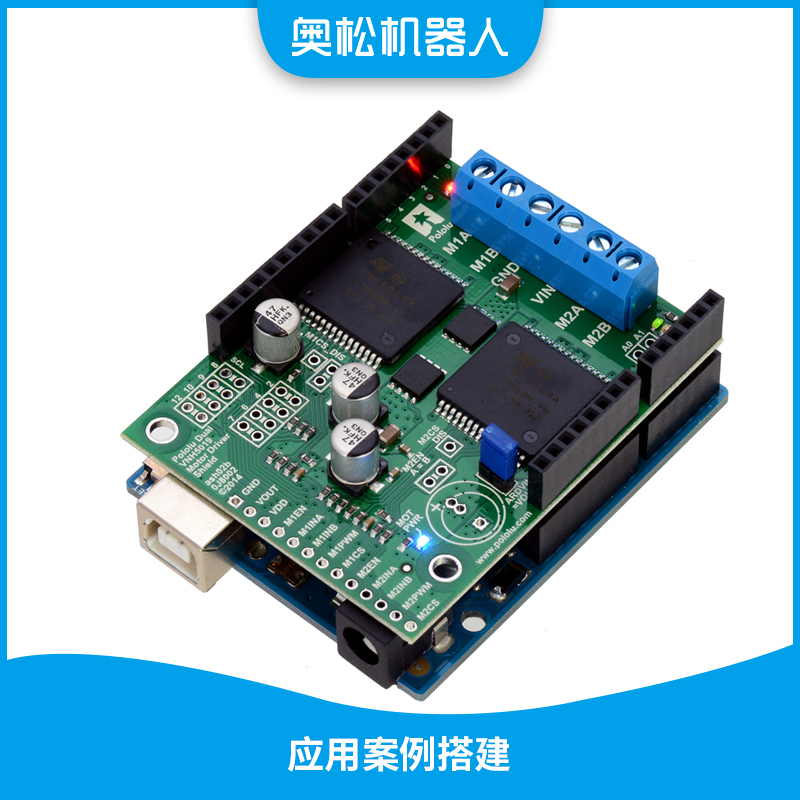

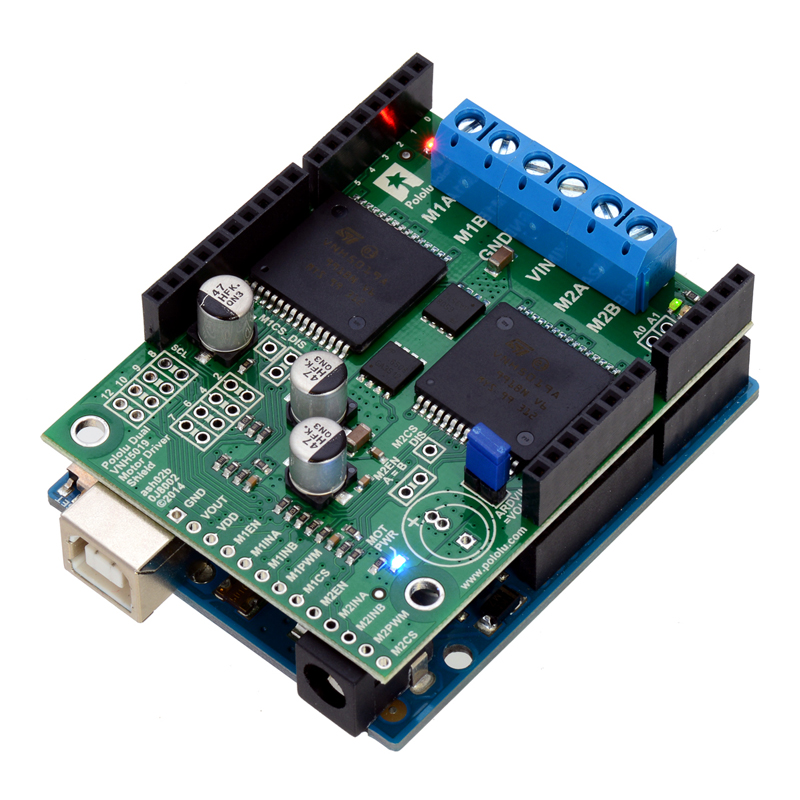

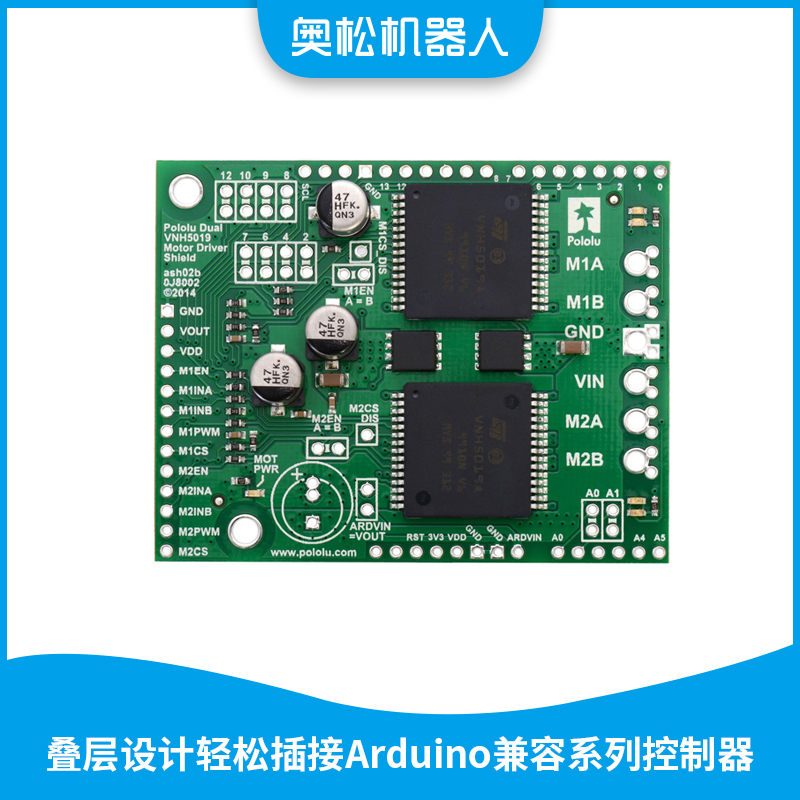

叠层设计轻松插接Arduino兼容系列控制器

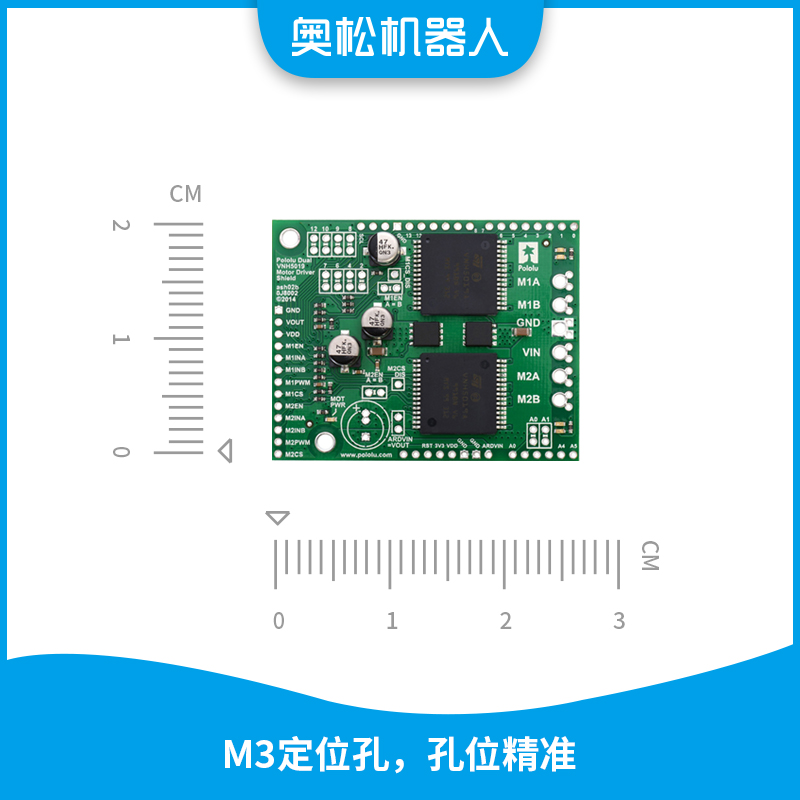

VNH5019双路驱动扩展板实际尺寸图


规格参数:

  • 1、产品名称: Arduino VNH5019直流电机驱动扩展板
  • 2、产品货号:RB-01C066
  • 3、工作电压范围:5.5V- 24V
  • 4、驱动芯片:VNH5019
  • 5、驱动通道:2路
  • 6、单通道连续输出电流值:12A
  • 7、单通道输出电流值上限:30A
  • 8、电流检测值:0.14 V/A
  • 9、PWM频率上限:20KHZ
  • 10、反向电压保护模式:有

下表为常用到大功率驱动芯片规格参数对比

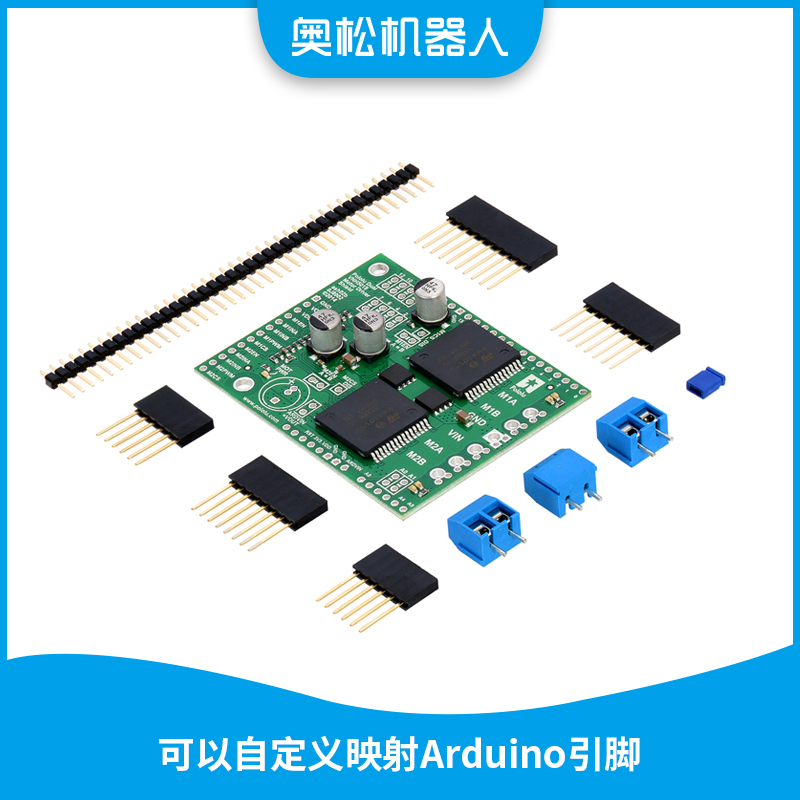

硬件清单:

  • 1、两个8P排座
  • 2、两个6P排座
  • 3、三个2引脚5mm接线端子
  • 4、一个40P排针
  • 5、一个跳线帽

VNH5019双路驱动扩展板原理图

相关手册:

http://www.pololu.com/docs/pdf/0J49/dual_vnh5019_motor_driver_shield.pdf
