产品概述

Raspberry Pi(中文名为"树莓派",简写为RPi,或者RasPi/RPi)是为学生计算机编程教育而设计,只有信用卡大小的卡片式电脑,其系统基于Linux。由Matt Richardson编著的《爱上Raspberry Pi》适合零基础的初学者,全书言简意赅,详细地介绍了Raspberry Pi硬件组合和操作系统的使用,从主板的介绍到操作系统语法的讲解,再到如何与Arduino交互用,图文并茂、由浅入深地引导开发者,逐步深入剖析当下热门应用案例,具有很强的实操性,还有大量珍贵程序代码。爱上 Raspberry Pi入门全家福套件是哈尔滨奥松机器人科技有限公司专门为树莓派爱好者精心打造的一款入门级套件,其中包含了树莓派控制器及基本常用配件。 即使您没有接触过树莓派,或者都不知道树莓派是什么,您仍然可以按照本套件教材一步步完成对树莓派控制器的操作。您可以将树莓派控制器连接在最新发布的小米电视上显示,再通过手持式触摸板键盘就可以无线操作了。高清树莓派7寸液晶屏,套件中带有网线、系统SD卡(已预先烧录好程序)、电源适配器、视频线、Mirco USB线、散热片等必备基础配件。

产品参数

  1. 产品名称:爱上 Raspberry Pi 入门套件
  2. 产品类型:Raspberry Pi 学习套件
  3. 产品货号:RB - 13K116A
  4. 编程软件:Python、Scratch
  5. 主控制器:Raspberry Pi 3
  6. 套件系统:RASPBIAN JESSIE
  7. 控制方式:自主编程
  8. 系统供电:5V 2.5A
  9. 产品尺寸:30 * 20 * 6 cm
  10. 重量:1.6 kg

产品清单

RB - 13K116B 爱上 Raspberry Pi 入门套件
序号 产品名称 产品货号 数量
1 Raspberry Pi 3 控制器 RB - 01C119 1
2 专用电源适配器 RB - 10P042 1
3 16G 高速内存卡 RB - 08E311 1
4 HDMI 连接线 RB - 06L053 1
5 Raspberry Pi 3 外壳 RB - 09M180 1
6 爱上 Raspberry Pi 教材 RB - 07B030A 1
7 Raspberry Pi 专用散热片 RB - 09M150 1
8 Raspberry Pi 专用网线 RB - 06L038 1
9 专用无线键鼠 RB - 03T046 1

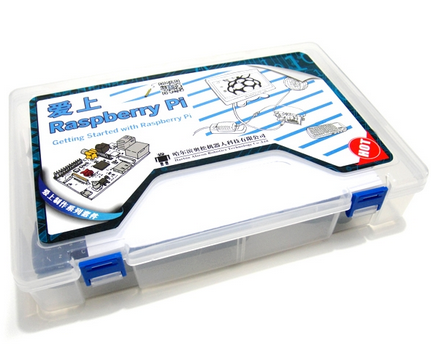

10 Raspberry Pi 套件盒 RB - 12C123 1

基本硬件连接

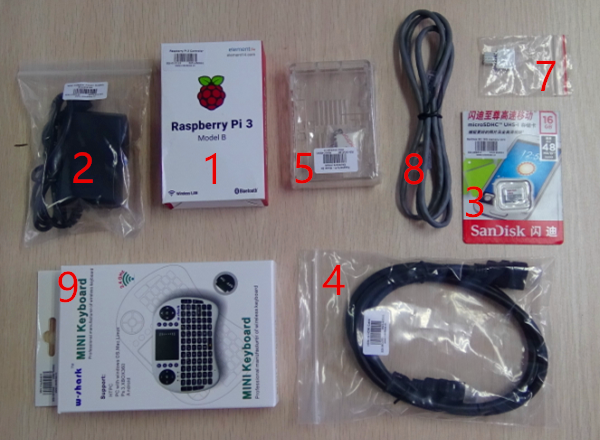

内部元件详解(图片标号对应清单序号)


步骤1:Raspberry Pi 透明外壳安装

1、准备如图所示零件:

  • 1 * Raspberry Pi 透明外壳
  • 1 * Raspberry Pi 控制器

2、Raspberry Pi 外壳安装 如图所示,将 Raspberry Pi 3 控制器使用外壳内提供的白色自攻钉固定在外壳上


步骤2:给Raspberry Pi 安装散热片

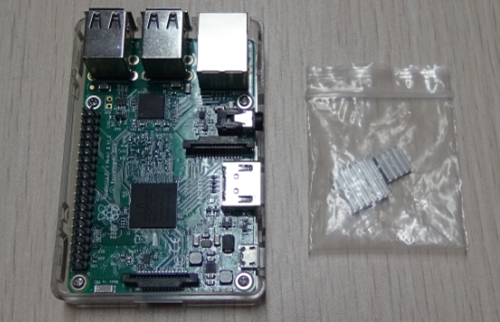

1、准备如图所示的零件:

  • 步骤 1 中的整体
  • 散热片

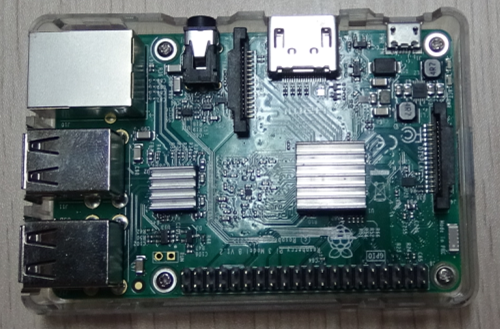

2、安装散热片 套件中提供的散热片为背面带胶的纯铝散热片,将它固定在如下图所示的位置上


步骤3:完成透明外壳安装

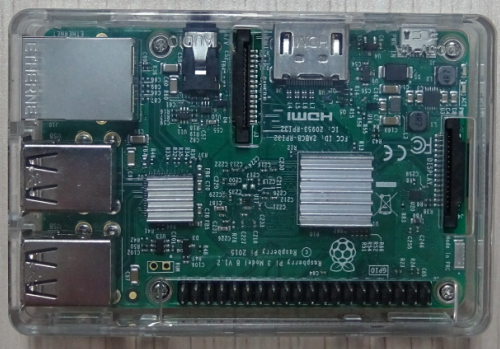

1、如图所示,安装 Raspberry Pi 透明外壳上盖


2、如图所示,安装 Raspberry Pi 外壳底部防滑垫

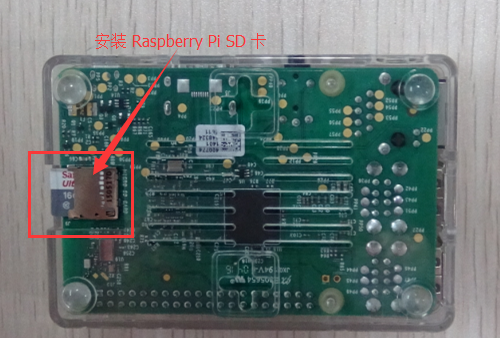

步骤4:给 Raspberry Pi 控制器加装 SD 卡

注意:我们套件中提供的 SD 卡是带有 RASPBIAN JESSIE 系统的,所以您不需要再进行系统的烧录。
如果您想要了解如何给Raspberry Pi烧录系统SD卡,可以点击这里进行学习


步骤5:连接无线键鼠

1、准备如图所示的零件:

  • 安装好 SD 卡的 Raspberry Pi 控制器
  • 安装好 7号 电池的无线键鼠
  • 无线键鼠接收器

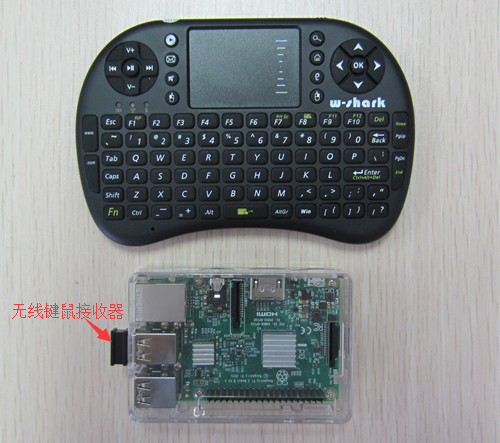

2、如图所示,将无线键鼠接收器安装到 Raspberry Pi 的 USB 接口


步骤6:让 Raspberry Pi 可以连接到网络

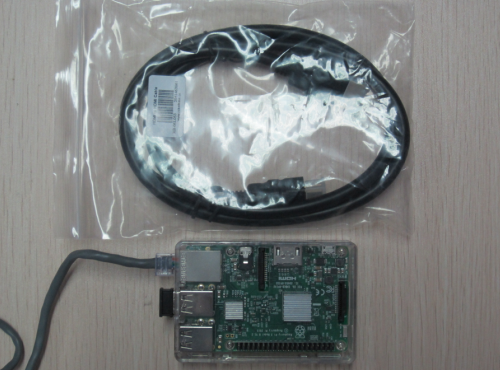

1、准备如图所示的零件:

  • Raspberry Pi 控制器
  • 网线

2、如图所示,将网线的一端插入到 Raspberry Pi 的网口,另一端连接到路由器


步骤7:连接 HDMI 显示器

1、准备如图所示的零件:

  • Raspberry Pi 控制器
  • 双头 HDMI 连接线

2、如图所示,将 HDMI 连接线的一端连接到 Raspberry Pi 的 HDMI 接口,另一端连接到有 HDMI 接口的显示器上


步骤8:给 Raspberry Pi 供电

1、准备如图所示的零件:

  • 5V 2.5A 适配器
  • 树莓派控制器

2、如图所示给 Raspberry Pi 进行供电,Micro USB 端连接供电口,另一端接入交流 220V 电压即可


步骤9:开始 Raspberry Pi 之旅
