SKU:RB-13K041 路虎5履带坦克底盘-双码盘

来自ALSROBOT WiKi
跳转至: 导航搜索



目录

产品概述

Arduino 越野履带机器人平台是一款扭力大、低噪声、控制简易、运动灵活、机动性能强劲的机器人底盘。底盘采用带电感的大扭力电机,经过斜齿轮与金属齿组变速后,让机器人拥有充足动力快速越障。底盘稳定性强,橡胶履带富有弹性、减震耐磨性好、抓地摩擦力大,底盘可采用六节 5 号 AA 充电电池(充电电池及充电器需加配)供电,非常适合Arduino爱好者、各大中小学开展机器人普及教育使用,更适合学生用其开发参加全国大学生电子大赛。

产品参数

  1. 产品名称:路虎5履带坦克底盘 - 双码盘
  2. 产品类型:履带移动平台
  3. 产品货号:RB - 13K041
  4. 基础模块:电机、电池盒、车体等
  5. 电机电压:7.2V
  6. 电机接口:VH3.96 - 3P
  7. 工作电流:300mA – 2.5A
  8. 电机数量:2个
  9. 码盘数量:2个
  10. 电机输出最大扭矩:10 Kg * cm
  11. 减速比例:86.8 :1
  12. 爬坡能力:>30°
  13. 行驶速度:1 Km/hr
  14. 尺寸:245mm×225mm×74mm
  15. 重量:1KG

产品清单

RB - 13K041 路虎 5 履带坦克底盘 - 双码盘
序号 产品名称 数量
1 底盘主体 1
2 电池盒(六颗AA电池盒) 1
3 螺丝刀 1
4 L 型六角小扳手 1
5 平台专用润滑油 1


产品尺寸图

  • 路虎5平台尺寸图

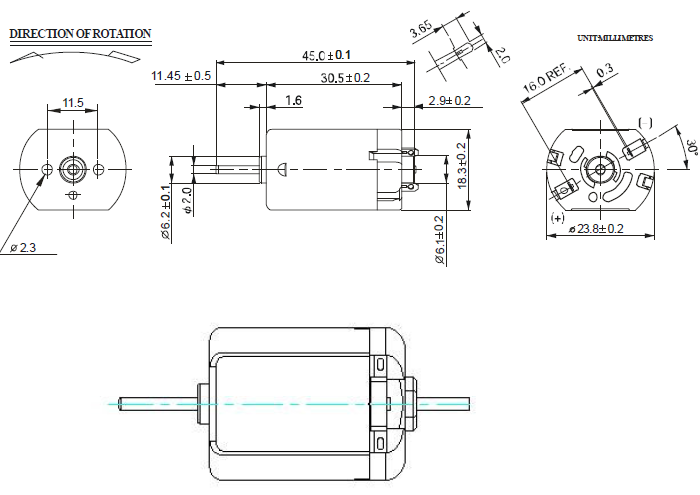

  • 路虎5平台电机尺寸图

使用声明

1、路虎5履带底盘自带电机连接线,若与驱动板接口匹配,则可直接使用,若使用本公司的双H桥驱动板,则需剪掉电机连接线的接头,将导线头剥皮,插入驱动板的连接端子。

相关应用

路虎五底盘支撑板尺寸图

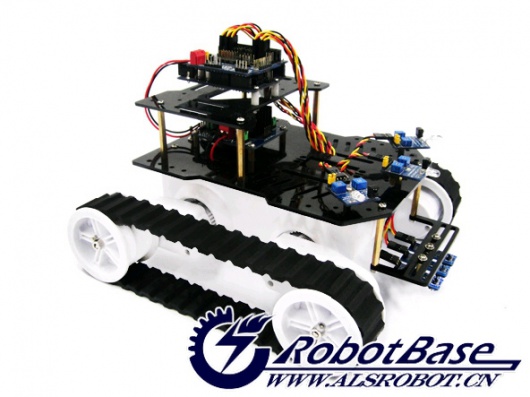

路虎五底盘安装成品图


路虎寻线避障小车
