SKU:RB-13K024A 基于Arduino电子积木套件

来自ALSROBOT WiKi
跳转至: 导航搜索

目录

产品概述

Arduino Uno是开源的USB接口Simple I/O接口板(包括12个数字IO,6个PWM输出,6通道10位ADC)。它使用C/C++语言的IDE集成开发环境进行编程,让你快速使用Arduino制作互动作品。本产品使用便于插接的电子积木,使得原型搭建和验证更加轻松。
基于Arduino互动电子积木套件是哈尔滨奥松机器人科技有限公司专门为Arduino与单片机电子制作爱好者精心打造的一款电子学习套件,本套件充分考虑到了爱好者初学电子遇到的困难,从简到繁,由浅至深,从数字到模拟传感器实验的阶梯式学习。即使你没有学过电子、不懂单片机也没有关系,只要你有足够创意,肯于动手,相信你很快就能创造出令人惊艳的互动作品。 整套基于Arduino电子积木互动套件无需焊接,只要像玩积木一样插接就可以完成实验,避免了初学者焊接元件浪费原料不环保的习惯。传感器使用放插反接口,大大降低接错的可能性。 电子积木套件中使用Arduino IDE编程的同时,还会介绍如何使用ArduBlock实现相同的效果。ArduBlock是一款图形化编程工具,因此不需要代码也能实现某些功能。还包括了Processing、Arduino IDE、Fritzing、串口调试助手等常用软件。使爱好者完全无后顾之忧,轻松学习并启发创新思维,领悟开源创意文化,这款套件是带你进入互动新媒体领域和电子世界的必备之选。

产品参数

  1. 产品名称:基于Arduino电子积木套件
  2. 产品类型:基础学习套件
  3. 产品货号:RB - 13K024A
  4. 编程软件:Arduino IDE、ArduBlock
  5. 基础模块: Starduino UNO R3 控制器、温湿度、红外、火焰等19中传感器、红外遥控器
  6. 控制方式:自主编程
  7. 产品尺寸:26 * 20.5 * 7 cm
  8. 重量:0.8kg

产品清单

RB - 13K024A 基于 Arduino 电子积木套件
序号 产品名称 产品货号 数量
1 Starduino UNO R3 RB - 01C076A 1
2 Xbee Sensor Shield RB - 01C015A 1
3 按压式大按钮模块 RB - 02S032A 1
4 红外发射模块 RB - 03T004A 1
5 LED 发光模块(红) RB - 02S005A 1
6 旋转角度电位计模块 RB - 02S024A 1
7 蜂鸣器发声模块 RB - 02S031A 1
8 红外接收模块 RB - 03T005A 1
9 光线传感器模块 RB - 02S023A 1
10 继电器开关控制模块 RB - 02S025A 1
11 Mini 红外寻线传感器 RB - 02S002A 1
12 绿色倾角传感器 RB - 02S027A 1
13 蓝色震动传感器 RB - 02S030A 1
14 火焰传感器 RB - 02S022A 1
15 LM35 线性温度传感器 RB - 02S019A 1
16 DHT11 温湿度传感器 RB - 02S014A 1
17 电压检测传感器 RB - 02S009A 1
18 红外热释电传感器 RB - 02S017A 1
19 水位传感器 RB - 02S048A 1
20 土壤湿度传感器 RB - 02S047A 1
21 Mini 红外避障传感器 RB - 02S003A 1
22 超薄红外遥控器 RB - 03T003 1
23 单头防插反 3P 传感器连接线 RB - 12C229 10
24 6 节 5 号并排电池盒 RB - 10P017 1
25 DC2.1 电源接线端子 RB - 10P016 1
26 抗干扰 USB 数据连接线 RB - 06L020 1
27 超大双层元件盒 RB - 13K031 1
28 黑色一字螺丝刀 RB - 12C199 1
29 套件资料光盘 RB - 07B018 1


编译环境下载

  • Arduino .cc 当前最新版 IDE:Arduino 1.6.8

下载地址: http://www.arduino.cc/en/Main/Software

  • Arduino .org 当前最新版 IDE:Arduino 1.7.8

下载地址:http://www.arduino.org.cn/software

  • Ardublock 图形化编译软件

下载地址:点击下载 Ardublock 编程软件

Arduino 基本语言

Arduino 软件及驱动安装

从闪烁的 LED 开始

  • 【功能】

LED闪烁程序要实现的功能是LED小灯点亮一秒,再熄灭一秒。这个程序是学习Arduino IDE的第一步。千里之行,始于足下,让我们开始吧!

  • 【硬件】

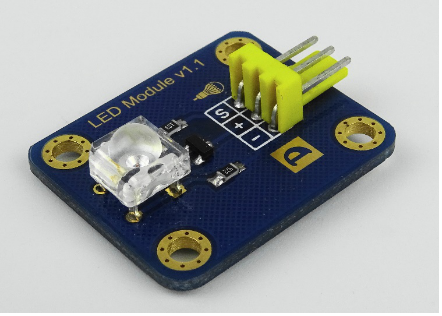

LED是发光二极管的英文缩写。它可以发出不同波长的电磁波,我们的产品发出的红色的可见光。

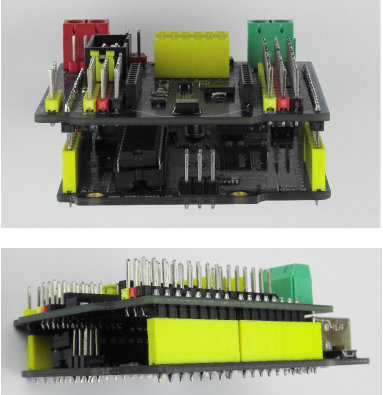

硬件连接还是比较容易的,首先把扩展板卡合到主控板的上方,注意此连接方法是唯一的,如果位置卡合错误可能会造成主板损坏!

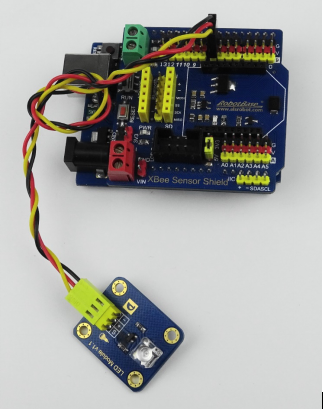

要实现LED闪烁的效果,我们只需要LED电子模块即可,我们看到电子模块上带有标记D,说明是数字的(digital)传感器,因此使用3P线将其连接到扩展板。注意通常不使用D0、D1和D13。因为D0和D1在程序上传时不能被占用,D13内置了1KΩ的电阻,默认连接了板载的L小灯,常用作测试。本案例中把LED连接到D7。


注意3P线的线序要和扩展板一一对应。为黑色对应G(接地,GND),中间的红色对应V(5V电源,可用跳线帽切换为3.3V),黄色对应信号线,可能是A或D,主要取决于电子模块的符号是A还是D。

  • 【软件】

打开Arduino IDE,编写并上传如下程序:

/***********************************************************
奥松机器人  RobotBase  www.robotbase.cn
目    的:  LED闪烁
应用硬件:  Carduino UNO R3 控制器
应用软件:  Arduino IDE 1.7.8
发布时间:  2016-02-16
创 建 人:  李泽
版 本 号:  1.0
说    明:  若用于商业用途,请保留此段文字或注明代码来源
           哈尔滨奥松机器人科技有限股份公司保留所有版权
***********************************************************/
void setup() {
  pinMode(7, OUTPUT);  // 设置D7为输出模式,因为LED是输出装置
}

void loop() {
  digitalWrite(7, LOW);  // 设置D7为低电平,LED熄灭
  delay(1000);  // 延时等待1000毫秒,即1秒钟
  digitalWrite(7, HIGH);  // 设置D7为高电平,点亮LED
  delay(1000);
}

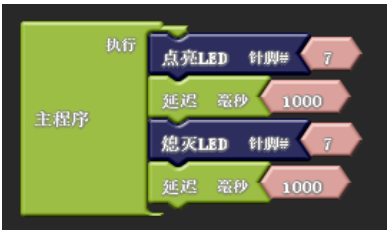

  • 【ArduBlock】

如果不想敲入复杂的代码,你还可以选择相对比较简单的ArduBlock进行编程。安装和打开方法参考之前的软件介绍。


精选例程

火焰报警器

  • 【功能】

顾名思义,本电子装置使用火焰传感器检测是否存在火源,当发现火焰后发出警报。你还可以结合气体传感器,甚至在掌握了更多编程方法后,实现发送微信消息这样的功能。为了简单,这里我们使用蜂鸣器发出警报。为了得知阈值(也就是出发警报的临界值),你应当先用串口输出有无火焰的数值,然后给出一个合理的数值。

  • 【硬件】

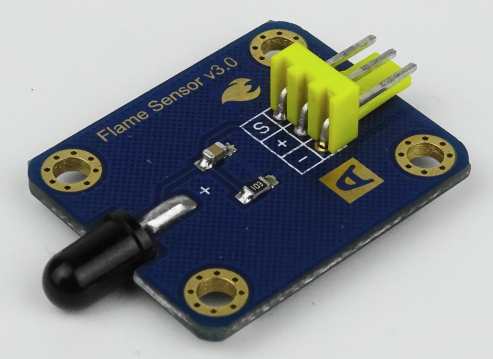

火焰传感器的专业称呼应为光电二极管。光电二极管利用杂质半导体的性质制成PN节,从而对特定波长的电磁波敏感。光电二极管工作在反向电压下,在正向电压下也能导电,但是效果非常差。

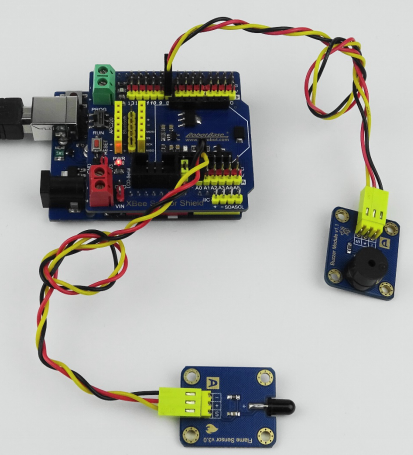

我们在“人体红外报警器”便知道具有温度的物体可以发射红外线。火焰温度更高,当然也会发出红外线,但是和人体发出红外线的波长不同。火焰发出红外线的波长在大自然中并不常见,但是它依然会受到人体、阳光等因素的影响。该电子积木和红外热释电传感器类似,我们也可以用纸绕成圈后套在传感器上以减少干扰。 我们把火焰传感器连接到A0,蜂鸣器给到D8。

  • 【软件】

打开Arduino IDE,编写并上传如下程序:

/***********************************************************
奥松机器人  RobotBase  www.robotbase.cn
目    的:  当发现火焰时报警
应用硬件:  Carduino UNO R3 控制器
应用软件:  Arduino IDE 1.7.8
发布时间:  2016-02-17
创 建 人:  李泽
版 本 号:  1.0
说    明:  若用于商业用途,请保留此段文字或注明代码来源
           哈尔滨奥松机器人科技有限股份公司保留所有版权
***********************************************************/
void setup()
{
  pinMode(8, OUTPUT);  // 蜂鸣器是输出装置
  noTone(8);
  digitalWrite(8, HIGH);  // 关闭蜂鸣器
}

void loop()
{
  if(analogRead(A0) > 200) {  // 如果检测到的火焰值超过了你设定的阈值
    digitalWrite(8, LOW); delay(2000);  // 那么就让蜂鸣器响两秒
    noTone(8);
    digitalWrite(8, HIGH);  // 然后再关闭蜂鸣器
  }
}

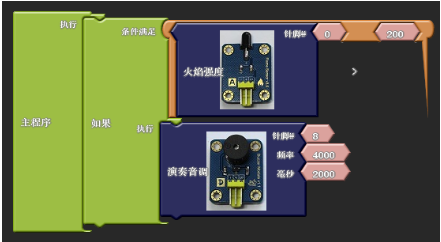

  • 【ArduBlock】

电子温度计

  • 【功能】

空气的温度和湿度是最直观、最常见的两个物理量。能够测量它们的传感器非常多,我们的电子模块使用LM35测量空气温度、DHT11测量空气温湿度。在这个案例中我们制作一个简单的电子温度计,串口监视器就是我们的电子屏幕,输出当前的温度和湿度。

  • 【硬件】

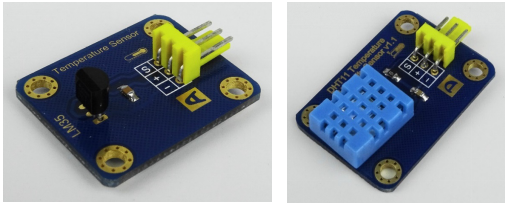

我们使用LM35测量温度,使用DHT11测量湿度。两者的内部结构非常复杂,我们就不做介绍了。


LM35标记为A,所以直接接到模拟口并使用analogRead读取数值。LM35规定温度每升高1℃,电压增加10mV。而ADC的精度决定其检测范围是0到1023,对应的就是0V到5V,那么假设当前检测的数值是n,那么当前温度=5×n÷1023×100。注意ADC最大量程5V可以通过AREF引脚修改。 至于DHT11,我们仅在ArduBlock程序中进行演示。如果要在代码中使用,建议下载DHT11相关的库函数,然后根据库文件的要求进行使用即可。 我们连接LM35电子积木到A0,DHT11到D8。

  • 【软件】

打开Arduino IDE,编写并上传如下程序:

/***********************************************************
奥松机器人  RobotBase  www.robotbase.cn
目    的:  通过串口输出空气温度值
应用硬件:  Carduino UNO R3 控制器
应用软件:  Arduino IDE 1.7.8
发布时间:  2016-02-17
创 建 人:  李泽
版 本 号:  1.0
说    明:  若用于商业用途,请保留此段文字或注明代码来源
           哈尔滨奥松机器人科技有限股份公司保留所有版权
***********************************************************/
void setup()
{
  Serial.begin(9600);
}

void loop()
{
  Serial.print("Temperature: ");
  Serial.println(analogRead(0)*5.0/1023*100);  // 注意此处的公式和类型转换
  delay(100);
}

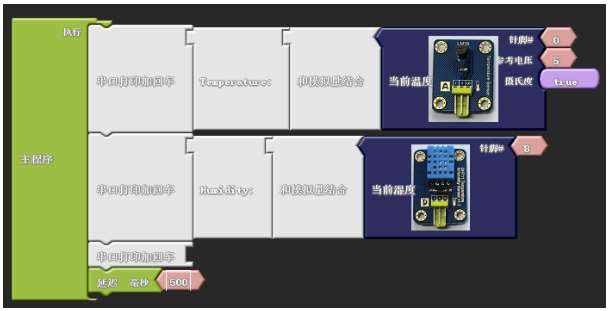

  • 【ArduBlock】
