SKU:RB-09M110 光电传感器支架套件

来自ALSROBOT WiKi
跳转至: 导航搜索

目录

产品概述

光电传感器支架套件采用2.5mm厚黑色亮光压克力材料加工,具有重量轻、不易碎、不导电、美观大方等优点。此套件由1个传感器支架和固定螺丝包组成,支架可以安装Mini寻线避障传感器、Mini红外避障传感器等,真正实现人性化设计理念。

产品清单

  1. 1 个×光电传感器支架(不含传感器)
  2. 10根×M3*10+6铜柱
  3. 5 个×M3*10螺丝
  4. 5 个×M3*6螺丝
  5. 10个×M3螺母
  6. 7 个×M3垫片

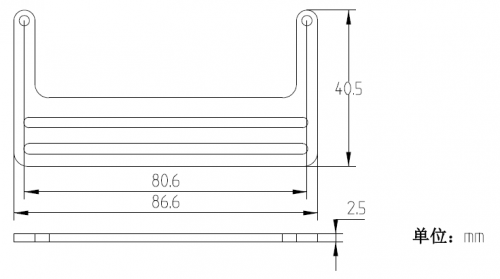

产品尺寸图


安装步骤

步骤1:双H桥驱动板安装

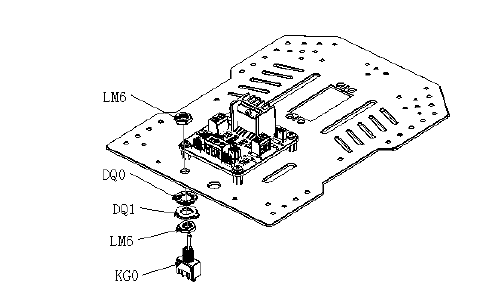

步骤2:充电接口、拨动开关安装


步骤3:避障传感器安装

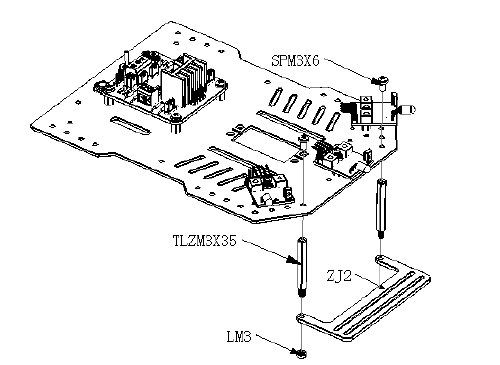

步骤4:传感器支撑板安装


步骤5:寻线传感器安装


步骤6:Carduino UNO 控制器安装

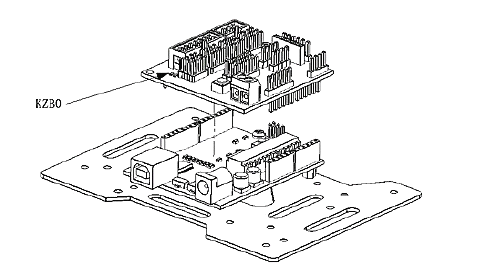

步骤7:V5.0传感器扩展板安装


步骤8:支撑板中板安装

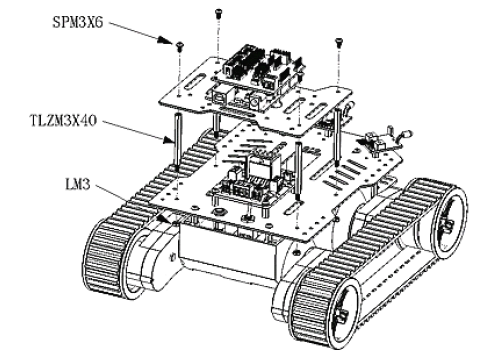

步骤9:支撑板上板安装


产品应用图

路虎五底盘安装成品图
