SKU:RB-05L025 高亮度全彩RGB灯带模组

来自ALSROBOT WiKi
跳转至: 导航搜索

目录

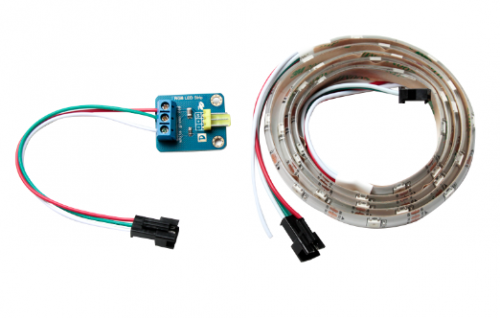

产品概述

  • RGB灯带采用WB2812灯珠、柔性PCB制成。每米包含30个灯珠,可任意弯曲,背面贴敷3M胶带,外表包覆防水绝缘胶层,具有聚光阻光的效果。WS2812B灯珠采用移位寄存器进行控制 这意味着你可以根据需要对灯带进行裁剪、连接延长。灯带的每一个灯珠都可以独立控制, Arduino、 micro:bit等控制器都可以实现快速操作,而且除了电源、地线外只需要一根信号线, 免去了繁琐的接线。

规格参数

  1. 工作电压 :+5v
  2. 尺寸大小:30mm x 25mm
  3. 重量大小:50g
  4. 信号:数字信号
  5. 孔位:M3*4

接口定义

  • S:信号
  • -:电源地
  • +:电源正极

使用方法

连接示意图

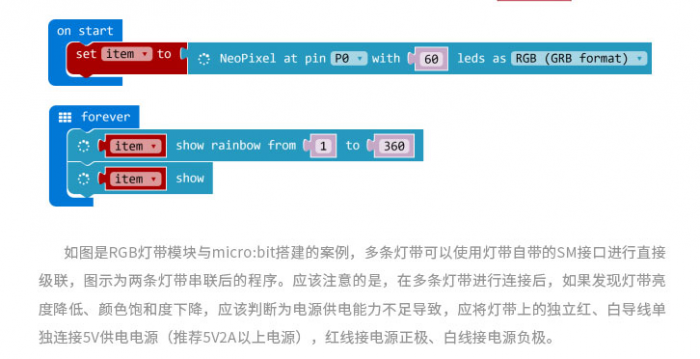

例子程序


程序效果

程序编译下载之后,灯带可以正常显示。

LED 动感演示视频
