产品概述

10.1 寸液晶屏是一款树莓派高清高亮液晶屏,操作简单方便,较薄的外观携带方便,超薄全视角高亮高清、亮度400流明、1920*1080P的物理分辨率、LVDS接口,倒车优先+HDMI+VGA的特色是您心爱树莓派的理想伴侣。

规格参数

  1. 屏幕色彩:32BIT
  2. 行同步范围:30---80KHz
  3. 场同步范围:50---75Hz
  4. HDMI:数字视频信号输入
  5. 音频输出功率:2 X 2W(8Ω)
  6. 接口:模拟 R、G、B D-SUB端子
  7. 数字HDMI:HDMI端子
  8. HDMI VGA 切换:自动切换
  9. 电源输入:电源端子
  10. 音频输入:3.5mm 耳机端子
  11. 按键板:10PIN/2.0直式插座
  12. 去屏接口:LVDS 30PIN直式金针插座
  13. LED接口:4PIN/2.0插座/2PIN/2.0插座/
  14. 音频输出:4PIN/2.0直式插座
  15. 输入电源:DC 12V(+/-0.6V)
  16. 去屏电压:3.3V / 5V/12V
  17. 电源操作:正常工作模式,低功耗模式
  18. 电源管理:待机功耗<1W
  19. 按键功能定义:Power、 Menu 、+ 、— 、Auto

使用方法

接口介绍

  1. 电源 DC 接头(内正外负,外径5.5mm,内径2.1mm)
  2. HDMI 接口
  3. VGA 接口
  4. 音频输入接口
  5. 音频输出接口

硬件连接

  • 连接液晶屏按键控制板

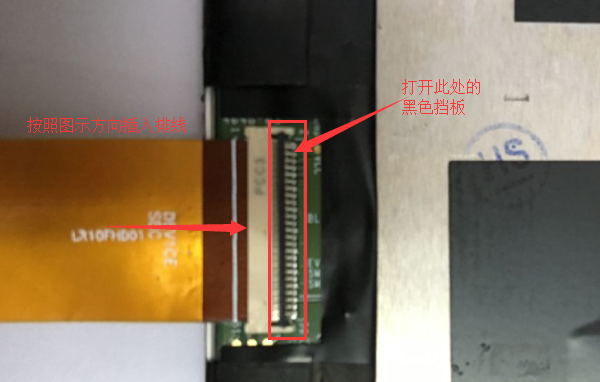

  • 连接液晶屏和控制板



HDMI 显示连接

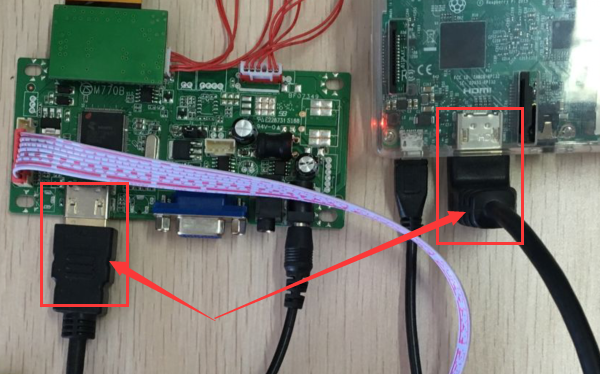

  • 使用 HDMI 连接线将树莓派和液晶屏控制板连接在一起
  • 分别给树莓派和液晶屏控制器供电
  • 显示效果如图

VGA 显示连接

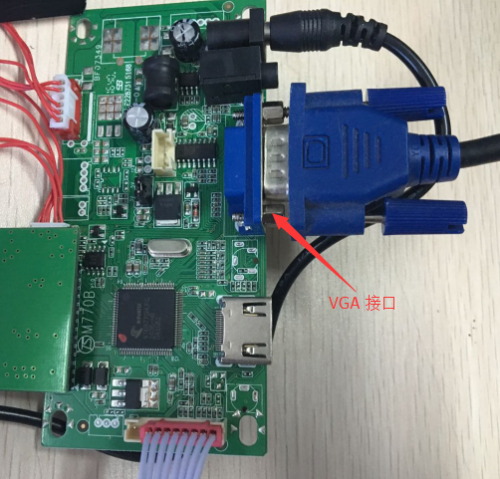

  • 使用 VGA 线连接驱动板和电脑主机
  • 显示效果如下
