产品概述

哈尔滨奥松机器人科技有限公司推出一款基于IIC通信方式的LCD液晶显示器——IIC LCD2004字符液晶显示器。该显示器为蓝屏白字,更具有手动背光开关、对比度调节等功能,可根据您的需要进行设置。模块采用IIC通信方式,接线端子仅有4个,节省了控制器有限的引脚资源,省去了繁琐的连线,真正做到了精简。使用4P连接线可直接与Arduino Sensor Shield V5.0传感器扩展板上的IIC接口相连,通过Arduino控制器中的程序可轻松将传感器采集的信息发送到液晶屏上进行显示,做到一目了然。通过程序的控制,可以调节液晶屏工作的行号,随意的控制数据在显示器中显示的位置,可轻松实现数据排版,使您的作品更加美观,更具有观赏性。

规格参数

  1. 工作电压:+5V
  2. 对 比 度:电位器调节
  3. 背光调节:程序及手动
  4. 接口定义:+、-、SDA、SCL
  5. 模块尺寸:98*60*21(mm)
  6. 模块重量:78(g)
  7. 安装孔直径:305(mm)
  8. 安装孔水平距离:93(mm)
  9. 安装孔竖直距离:55(mm)
  10. 屏幕尺寸:98*40*9.8(mm)
  11. 工作温度:-30——+60(℃)
  12. 发货清单:IIC LCD2004字符液晶显示器*1、4P连接线*1

接口定义

  • SDA:双向数据信号
  • SCL:时钟信号
  • +:电源(VCC)
  • -:地(GND)

使用方法

连接方法

将接口+、-、SDA、SCL分别接到Arduino Sensor Shield V5.0传感器扩展板上IIC接口对应的位置,通过Arduino控制器控制显示的内容。

使用硬件

  • Carduino UNO 控制器 * 1个
  • 传感器扩展板V5.0 * 1个
  • USB数据线 * 1条
  • 4P连接线 * 1条
  • IIC LCD2004字符液晶显示器 * 1个

例子程序

程序上传前需要安装LiquidCrystal_I2C和wire 库文件,将最下方网盘下载的库文件解压放到 Arduino 安装目录下的 libraries 文件夹下,再重新打开Arduino IDE软件,复制下列程序编译上传到Arduino UNO控制器即可。

#include <Wire.h>
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27,20,4);
void setup()
{
  lcd.init();// 液晶初始化
  lcd.backlight();
  lcd.setCursor(5, 0);//光标移动到5,0
  lcd.printstr("Welcome To");//打印字符"Welcome To"
  lcd.setCursor(2, 1);//光标移动到2,1
  lcd.printstr("www.alsrobot.cn");//打印字符"www.alsrobot.cn"
  lcd.setCursor(5, 2);//设置光标位置5,2
  lcd.printstr("RobotBase!");//打印字符"RobotBase!"
  lcd.setCursor(4, 3);//光标移动到4,3
  lcd.printstr("I LOVE ROBOT");//打印字符"I LOVE ROBOT"
}
void loop()
{
}

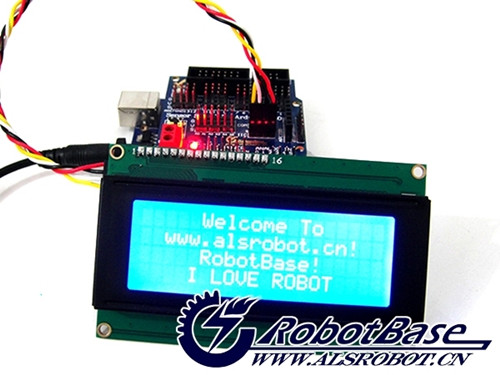

程序效果

液晶屏将显示以下内容:

  1. Welcome To
  2. www.alsrobot.cn
  3. RobotBase!
  4. I LOVE ROBOT

产品相关推荐


例子程序下载

库文件及例子程序下载链接:https://pan.baidu.com/s/1D2p0ENv9pax9C9i9hbCn_Q 提取码:02nh
