产品概述

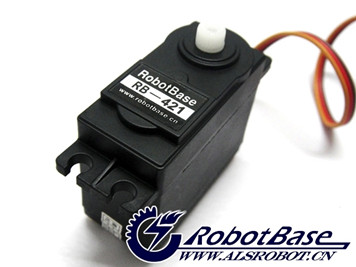

RB-421是奥松机器人推出的最新一代双足机器人专用舵机,其内部采用的电机为直流有刷空心杯电机,内部采用无铁转子,具有能量转换效率高、激活制动响应速度快、运行稳定性可靠、自适应能力强、电磁干扰少等优点,与同等功率的铁芯电机相比体积小、重量轻;舵机反馈电位器采用导电塑料电位器,其精度和耐磨程度大大优于线饶电位器;电机控制集成电路(IC)采用数字芯片与功率开关组成H桥电路,电压控制双极性驱动方式具有反应速度更快、无反应区范围小、定位精度高、抗干扰能力强兼容性好等优势,超越传统舵机更适合机器人与航模领域广泛应用。

规格参数

  1. 重量大小:42g
  2. 尺寸大小:40.2mm X 20.2mm X 43.2mm
  3. 工作电压:4.8V-6.0V
  4. 使用温度:0℃~60℃
  5. 无负载速度:0. 17秒/60度(4.8V); 0.4秒/60度(6.0V)
  6. 扭矩大小:4.9kg·cm(4.8V);6kg·cm(6.0V);6.2kg·cm(7.2V)
  7. 运转电流:160mA(4.8V)
  8. 死区设定:20us

舵机尺寸图

RB-421 舵机尺寸图

Su liao chi duo ji 01.png

注意:尺寸图均为手工测量,难免有误差,仅供参考。

接口定义


使用方法

使用硬件

  • RB-421舵机*2个
  • Carduino UNO 控制器*1个
  • 传感器扩展板V5.0 * 1个

接线方法

将两个舵机分别接在控制器的D8 和 D9 引脚;

例子程序

#include <Servo.h>
Servo sv5;
Servo sv9;
const int sv5Pin = 8;  // sv5 接 Pin 8
const int sv9Pin = 9;  // sv9 接 Pin 9
const int every555 = 15;
const int every999 = 50;
unsigned long last555 = 0;
unsigned long last999 = 0; // last moving time
int dir5 = 1;
int dir9 = -1;
int pos555 = 90;
int pos999 = 90;
void setup() {
   sv9.attach(sv9Pin);
   sv5.attach(sv5Pin);
   Serial.begin(9600);
   sv9.write(pos999);
   sv5.write(pos555);
   Serial.println("Test 2 Serbo");
   delay(568);
}
void loop( ) {
  check555( );
  check999( );
}
void check555( ) {
   if(millis( ) - last555 < every555) return;
   last555 = millis( );
   pos555 += dir5;
   sv5.write(pos555);
   if(dir5 == 1){
      if(pos555 >179) dir5 = -1;
   }else{
      if(pos555 < 1) dir5 = 1;
   }
}
void check999( ) {
   if(millis( ) - last999 < every999) return;
   last999 = millis( );
   pos999 += dir9;
   sv9.write(pos999);
   if(dir9 == 1){
      if(pos999 >179) dir9 = -1;
   }else{
      if(pos999 < 1) dir9 = 1;
   }
}

程序效果

使用Arduino分别控制了两个舵机的转速,使一个舵机以每15毫秒一度的速度转动,另一个以50毫秒一度的速度转动。

视频演示

Duo ji dui bi01.png
RB65PG 01.png
