产品概述

Arduino 433MHZ超再生无线收发模块是哈尔滨奥松机器人科技有限公司2014年最新推出的一款价格低廉,发射距离远的单向无线数传模块。它广泛应用于遥控开关、摩托车、汽车防盗产品、家庭防盗产品、电动门、卷帘门、窗、遥控插座、遥控LED、遥控音响、遥控电动门、遥控车库门、遥控伸缩门、遥控卷闸门、平移门、遥控开门机、关门机等门控系统、遥控窗帘、报警主机、报警器、遥控摩托车、遥控电动车、遥控MP3、遥控灯、遥控车、安防等民用及工业配套遥控领域。该无线收发模块可和市场上固定码、学习码的同频率接收模块任意配套使用。并且性能稳定,性价比高。

规格参数

接收机

  1. 工作电压:DC5V
  2. 静态电流:4mA
  3. 调制方式:调幅
  4. 接收灵敏度:-105DB
  5. 工作温度:-10℃~+70℃
  6. 工作湿度:10%z~80%
  7. 工作频率:433MHz

发射机

  1. 工作电压:DC3-12V
  2. 工作频率:433MHz
  3. 待机电流:4mA(5V)
  4. 工作电流:20-28Ma(5V)
  5. 传输距离:开阔地100米
  6. 输出功率:40mW
  7. 调制方式:调幅
  8. 工作温度:-10℃~70℃
  9. 工作湿度:10%~80%

参数详细说明

发射端

Item Min Typical Max Unit
Working Voltage 3.0 5.0 12.0 VDC
Current 3 / 10 mA
Work Mode ASK /
Transmit Power(Max) 15 mW
Working Distance 40 / 100 m

接收端

Item Typical Unit
Working Voltage 5 VDC
Quiescent Current 5 mA
Receiver Sensitivity -105 dBm
Operating frequency 433.92 MHz

使用方法

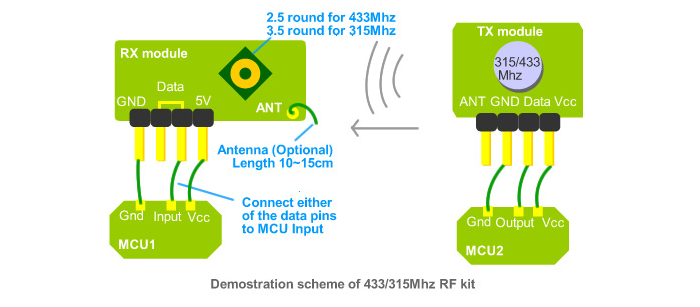

硬件连接图

RF433 mo kuai 01.png

例子程序

程序编译前需要进行库文件的加载,点此下载RF433Mhz无线收发模块使用的库文件。

transmitter module

#include <VirtualWire.h>
//Grove - 315(433) RF link kit Demo v1.0
//connect the sent module to D2 to use
#include <VirtualWire.h>
int RF_TX_PIN = 2;
void setup()
{
  vw_set_tx_pin(RF_TX_PIN); // Setup transmit pin
  vw_setup(2000); // Transmission speed in bits per second.
}
void loop()
{
  const char *msg = "hello";
  vw_send((uint8_t *)msg, strlen(msg));  // Send 'hello' every 400ms.
  delay(400);
}

receiver module

//Grove - 315(433) RF link kit Demo v1.0
//connect the receive module to D2 to use ..
#include <VirtualWire.h>
int RF_RX_PIN = 2;
void setup()
{
  Serial.begin(9600);
  Serial.println("setup");
  vw_set_rx_pin(RF_RX_PIN);  // Setup receive pin.
  vw_setup(2000); // Transmission speed in bits per second.
  vw_rx_start(); // Start the PLL receiver.
}

void loop()
{
  uint8_t buf[VW_MAX_MESSAGE_LEN];
  uint8_t buflen = VW_MAX_MESSAGE_LEN;
  if(vw_get_message(buf, &buflen)) // non-blocking I/O
  {
    int i;
    // Message with a good checksum received, dump HEX
    Serial.print("Got: ");
    for(i = 0; i < buflen; ++i)
    {
      Serial.print(buf[i], HEX);
      Serial.print(" ");
	  //Serial.print(buf[i]);
    }
    Serial.println("");
  }
}

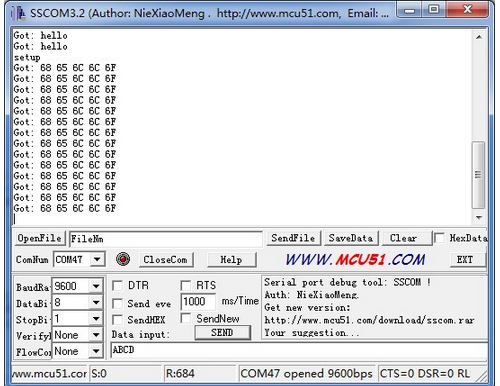

程序效果

RF433 jie guo.png
