产品概述

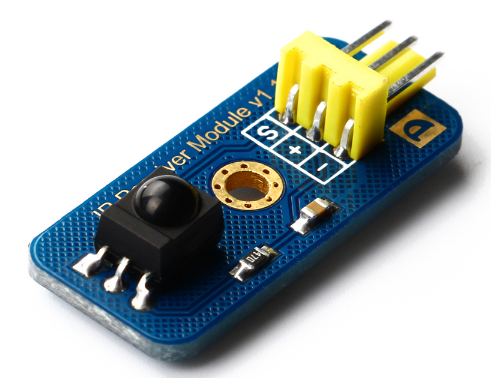

IR Receiver Module是一款Arduino兼容的38KHz红外线接收模块,可接收标准38KHz调制的遥控器信号,通过对Arduino进行编程,即可实现对遥控器信号的解码操作。可使用Arduino制作一款带学习功能的万能遥控器。

规格参数

  • 供电电压: 5V
  • 工作环境: -25~+85℃
  • 储存温度: -30~+100 ℃
  • 接收频率: 38KHz
  • 模块尺寸: 13.7mm×27.8mm
  • 模块重量: 2g

引脚定义

红外接收传感器引脚的定义是

  • S:输出信号
  • +:电源(VCC)
  • -:地(GND)

连接示意图


使用方法

使用硬件


接线方法

产品 UNO引脚
红外发射模块 数字接口2
红外接收模块 数字接口2
旋转角度电位计 模拟接口0
LED模块 数字接口9


将发送部分代码编译后下载到作为发送部分的Arduino里,将接收部分代码编译后下载到作为接收部分的Arduino里,就可以在串口助手窗口上显示接收到的当前值(注:串口助手波特率调到115200 )。Arduino实验代码如下。

例子程序

程序安装前,需要先进行库文件的安装,IRremote 库文件下载
链接:http://pan.baidu.com/s/1dE84ZS1 密码:2sf5

发送部分程序

#define ADD 0x00
int IR_S = 2;    // 定义数字口2 为发射模块接口
int a;
void setup()
{
 	 pinMode(IR_S, OUTPUT);  //定义IR_S为输出模式
 	 Serial.begin(115200); //定义频率为115200
}
void loop()
{
    uint8_t dat,temp;
{
      a=analogRead(0); // 读取模拟口0 的值
      temp =a/4;
      Serial.println(temp,DEC ); // 将读取的数值打印到串口上
      IR_Send38KHZ(280,1);//发送9ms 的起始码
      IR_Send38KHZ(140,0);//发送4.5ms 的结果码

      IR_Sendcode(ADD);//用户识别码
      dat=~ADD;
      IR_Sendcode(dat);//用户识别码反吗
      IR_Sendcode(temp);// 操作码
      dat=~temp;
      IR_Sendcode(dat);//操作码反码
      IR_Send38KHZ(21,1);// 发送结束码
    }
    delay(200);
}
void IR_Send38KHZ(int x,int y)  //产生38KHZ红外脉冲
{
 for(int i=0;i<x;i++)//15=386US
   {
       if(y==1)
        {
      		digitalWrite(IR_S,1);
           delayMicroseconds(9);
           digitalWrite(IR_S,0);
           delayMicroseconds(9);
        }
       else
        {
           digitalWrite(IR_S,0);
           delayMicroseconds(20);
        }
   }
}
void IR_Sendcode(uint8_t x)
{
    for(int i=0;i<8;i++)
    {
       if((x&0x01)==0x01)
        {
            IR_Send38KHZ(23,1);
            IR_Send38KHZ(64,0);
        }
        else
        {
            IR_Send38KHZ(23,1);
            IR_Send38KHZ(21,0);
        }
        x=x>>1;
     }
}
此代码的功能是从模拟口0 读取电位计的值,并通过红外发射头将读取的数值发送出去。

接收部分程序

#define IR_LED  2   //IR 接收数字口2
#define MAX  128
#define MICRO_STEP  10
#define IDLE_PULSE  4000
unsigned long pulses[MAX];
unsigned char IRCOM[7];
unsigned long z;
int w;
byte f=B00000000; // 定义f 为位
int n;
int ledpin=9; // 定义数字口9 为LED 模块接口
void setup()
{
  pinMode(IR_LED, INPUT);
  Serial.begin(115200);
  pinMode(ledpin,OUTPUT); //定义ledpin 为输出模式
}

void loop()
{
  if( digitalRead(IR_LED) == LOW)
  {
    // 开始接收数据
        int count = 0;
        int exit = 0;
    while(!exit)
    {
      while( digitalRead(IR_LED) == LOW )
         delayMicroseconds(MICRO_STEP);
      unsigned long start = micros();
      int max_high = 0;
      while( digitalRead(IR_LED) == HIGH )
      {
        delayMicroseconds(MICRO_STEP);
        max_high += MICRO_STEP;
        if( max_high > IDLE_PULSE )
        {
          exit = 1;
          break;
        }
      }
      unsigned long duration = micros() - start;
      pulses[count++] = duration;
    }
    for(int i=3; i<4; i++)
    {
      for(int j=0;j<8;j++)
      {
        if(pulses[ i*8+j+1] < IDLE_PULSE)
         {
            IRCOM[i]=IRCOM [i] >> 1;
            if((pulses[i*8+j+1])>1000)
               {IRCOM[i] = IRCOM[i] | 0x80;}
         }
       z= pulses[i*8+j+1];  //将接收到的脉冲数据转换成十进制
       if(z<800)
          w=10000000;  //如果Z 小于800  w=10000000
       else
          w=00000000;  //如果Z 大于800  w=00000000
       f=f>>1;         // 将f 右移1 位
       f=f+w;
     }
    }
   n=int(f);
   Serial.print(n);// 将接收到的数据打印到串口上
   analogWrite(ledpin,n); //将接收到的数据写入ledpin 接口,控制LED 亮度
  }
}

程序效果

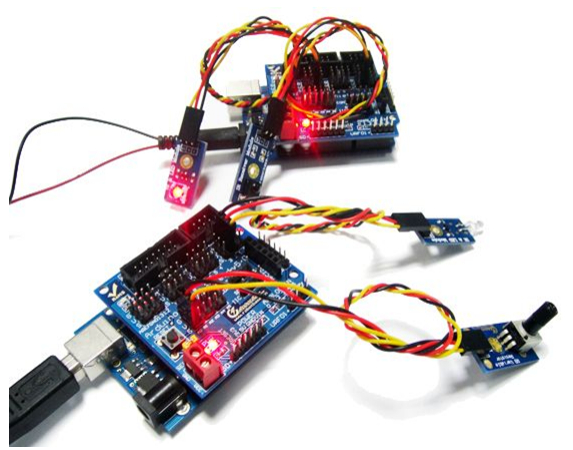

此代码的功能是通过红外接收头接收发送部分发送出的电位计的值,将读到的值来控制LED的亮度,并通过串口助手显示当前接收到的值。如下图所示左侧串口助手(串口号为:117 )显示的是红外发送部分当前发送出的电位计的值,右侧串口助手(串口号为:88)显示的是红外接收部分接收到的数值。这样就实现了通过旋转角度电位计模块无线控制接收端的LED亮度。


视频演示

Hong wai wu xian01.png
Hong wai yan se 01.png
