SKU:RB-03T004 红外发射模块

来自ALSROBOT WiKi
跳转至: 导航搜索

目录

产品概述

由于在远距离传输过程中使用连接线可能会导致传输数据错误。IR&LED Module 是一款Arduino兼容的红外线发射传感器,可通过对Arduino进行编程发射出38KHz 调制信号,可适应市面上各种红外接收头,以便IR Receiver Module 38KHz 红外线接收传感器能接收到,从而实现红外无线通讯。 红外发射模块上的核心器件是红外发射管,其广泛使用在红外遥控设备上。该模块有3PIN接口,可以方便的通过Arduino等控制板实现红外遥控、通讯的功能。红外发射管是一个能发射出特定波长红外光的二极管。红外遥控器就是使用的红外发射头发出一连串的二进制脉冲码信号。为了使其在无线传输过程中免受其他红外信号的干扰,通常都是先将其调制在特定的载波频率上,然后再经红外发射二极管发射头发射出去。

规格参数

  • 供电电压:5V
  • 工作环境:-25~+85℃
  • 储存温度:-30~+100 ℃
  • 波长:940nm
  • 模块尺寸:13.7mm×27.8mm
  • 模块重量:1g
  • 信号类型:数字信号
  • 红外中心波长:约850nm-940nm
  • 红外发射角:约20度
  • 红外发射距离:约5 - 7米 (5V 38Khz)

接口定义

传感器引脚的定义是
  • S:输出信号
  • +:电源(VCC)
  • -:地(GND)

使用方法

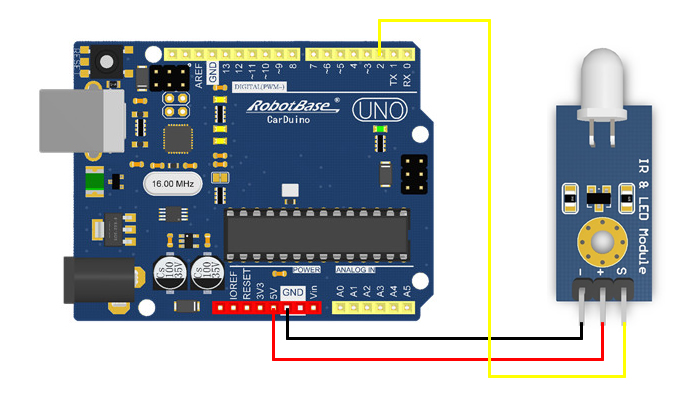

连接示意图


看见红外线

试验目的:1秒间隔发射红外线

使用硬件

连线方法

将红外发射模块接在Carduino UNO控制器的数字3引脚

例子程序

void setup() {
  // initialize digital pin 13 as an output.
  pinMode(3, OUTPUT);
}
// the loop function runs over and over again forever
void loop() {
  digitalWrite(3, HIGH);   // turn the LED on (HIGH is the voltage level)
  delay(1000);              // wait for a second
  digitalWrite(3, LOW);    // turn the LED off by making the voltage LOW
  delay(1000);              // wait for a second
}

试验效果

程序上传到Carduino UNO控制器后,将本模块放置到暗环境下(可放入纸盒或用手遮挡),用手机摄像头对准红外发射头前端,并在照相/摄像功能中仔细观察,可以看到有蓝紫色光在缓慢闪烁。注意在摄像范围内要整体处于暗光状态,若有较亮的光则无法观察到。

红外遥控/通讯

红外遥控或通讯在技术上可以采用载波方式和非载波方式,所谓载波方式就是将要发送的信号调制到较高的载波频率上,以达到抗干扰、抗衰减等目的。由于红外线本身存在于自然光中,因此家电的红外遥控普遍使用38kHz的载波来达到抗干扰的目的。

使用硬件

硬件接线

  • 红外发射模块接在Carduino UNO的数字3脚
  • 红外接收模块接在Carduino UNO的数字11脚

测试程序

程序上传前需要进行库文件的安装,IRremote库文件
链接:http://pan.baidu.com/s/1dE84ZS1 密码:2sf5

发射端程序
#include <IRremote.h>
 IRsend irsend;
 void setup()
 {
 }
 void loop() {

     irsend.sendRC5(0x0, 8); //send 0x0 code (8 bits)
     delay(200);
     irsend.sendRC5(0x1, 8);
     delay(200);
 }

接收端程序
#include <IRremote.h>
 const int RECV_PIN = 11;
 const int LED_PIN = 13;
 IRrecv irrecv(RECV_PIN);
 decode_results results;
 void setup()
 {
   Serial.begin(9600);
   irrecv.enableIRIn(); // Start the receiver
 }
 void loop()
 {
   if (irrecv.decode(&results))
   {
     if ( results.bits > 0 )
     {
       int state;
       if ( 0x1 == results.value )
       {
         state = HIGH;
       }
       else
       {
       	state = LOW;
       }
       digitalWrite( LED_PIN, state );
     }
     irrecv.resume();        // prepare to receive the next value
   }
 }

视频演示

Hong wai wu xian01.png
Hong wai yan se 01.png
