SKU:RB-03T003 超薄红外遥控器

产品概述

红外线遥控接收传感器模块，它采用了HS0038一体化红外接收头作为信号接收元件，确保了产品具有极高的可靠性与卓越的长期稳定性。HS0038是一个集成度很高的元器件。红外接收电路一体化的红外接收装置将遥控信号的接收、放大、检波、整形集于一身，并且输出可以让单片机识别的 TTL 信号，这样大大简化了接收电路的复杂程度和电路的设计工作，方便使用。在产品中我们采用红外一体化接收头HS0038，外观如封面图片所示。HS0038黑色环氧树脂封装，不受日光、荧光灯等光源干扰。HS0038 为直立侧面收光型。它接收红外信号频率为38kHz ，周期约26μs ，能同时对信号进行放大、检波、整形，得到 TTL 电平的编码信号。因此该款产品具有品质卓越、超快响应、抗干扰能力强、性价比高等优点。应用领域：家电产品、人机互动平台、教学仪器仪表、PC遥控器等。

规格参数

CR2025环保纽扣电池，容量160mah
发射距离：8m以上（具体和周围环境、接收端的灵敏度等因素有关)
有效角度：60度
面贴材料：0.125mmPET，有效寿命2万次。
品质稳定，性价比高
静态电流3-5uA,动态电流3-5mA

遥控器波形

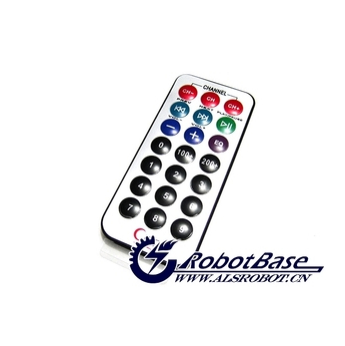

产品实物图

超薄红外遥控器的测试

硬件设备

实验接线

红外接收模块接在Carduino UNO数字口5
高亮食人鱼灯接在Carduino UNO数字口13

配套遥控器键值表

测试程序

程序下载前需要将库文件IRremote安装到Arduino的hardware\libraries 里面。然后将代码编译后下载到Arduino里，就可以进行试验了，同时在软件里的串口监视窗口上可以看见同步的键值显示（注：软件串口波特率设置为9600）
库文件下载地址：链接：http://pan.baidu.com/s/1dE84ZS1 密码：2sf5

#define TIMER_RESET  TCNT1 = 0
#define SAMPLE_SIZE  68
int led = 13;
int IRpin = 5;
unsigned int TimerValue[SAMPLE_SIZE];
char direction[SAMPLE_SIZE];
byte change_count;
long time1, time2;
unsigned long data;
char a,b,c,d,e;
unsigned long irc;
char tab[12]={"0123456789"};
void setup()
{
    pinMode(IRpin, INPUT);
    pinMode(13, OUTPUT);
    TCCR1B = 0x03;
    TCCR1A = 0x00;
    a=0;b=0;c=0;d=0;e=0;
    Serial.begin(9600);
    bee();
}

void loop()
{
          ir_code();
          Serial.print(",");
          Serial.println(irc);
}
void bee()
{
    digitalWrite(led,LOW);
    delay(1000);
    digitalWrite(led,HIGH);
    delay(1000);
}
void ir_code()
{
         change_count = 0;
         while(digitalRead(IRpin) == HIGH)            // 等待起始位
         TIMER_RESET;
         TimerValue[change_count] = TCNT1;
         direction[change_count++] = '0';
         while (change_count < SAMPLE_SIZE)
         {
           if (direction[change_count-1] == '0')
             {
               while(digitalRead(IRpin) == LOW)   // 等待电平上升沿出现
               TimerValue[change_count] = TCNT1;
               direction[change_count++] = '1';   // 保持信号状态
             }
           else
             {
               while(digitalRead(IRpin) == HIGH)   // 等待电平信号的下降沿
               TimerValue[change_count] = TCNT1;
               direction[change_count++] = '0';   // 保持信号状态
             }
         }
        change_count = 0;
        data = 0;
        time1 = (long) TimerValue[change_count] * 4;
        change_count += 2;
        while (change_count < SAMPLE_SIZE)
        {
        time2 = (long) TimerValue[change_count] * 4;
          if ((time2 - time1) > 8000)
            {}

             else if ((time2 - time1) > 1680)
               {
                  data = data << 1;            // 左移一位
                  data |= 1;
               }
            else
              {
                  data = data << 1;
              }
        change_count += 2;
        time1 = time2;
      }
       irc=data%100000;
        a=irc/10000;
        b=irc%10000/1000;
        c=irc%1000/100;
        d=irc%100/10;
        e=irc%10;
switch(irc)
  {
    case 53245:
    Serial.print("CH-");
    bee();
    break;
  }
}

程序效果

当按下CH-按键时，串口显示CH-键值，同时，Arduino 13号数字引脚LED闪烁一次。
