SKU:RB-02S134 双路电机驱动模块

来自ALSROBOT WiKi
跳转至: 导航搜索



目录

产品概述

双路电机模块采用DRV8833采用双路电机驱动芯片,芯片具有两个H桥驱动器,并能够驱动两个(DC)电刷电机,一个双极性步进电机,螺线管或其它电感行负载。此驱动板体积小,重量轻,具有强大的驱动能力:2A的峰值电流和最高10V的峰值电压,此款模块兼容乐高积木和乐高传感器外壳使用。此驱动板适用于智能程控小车、轮式机器人等,可配合各种控制器使用,帮你实现机器人DIY梦想。

规格参数

  1. 驱动芯片:DRV8833 双H桥直流电机驱动芯片
  2. 外部供电 Vs:+6V~+10V
  3. 驱动部分峰值电流 Io:2A
  4. 逻辑电压 Vss:+5V
  5. 驱动电流:每路1.5A持续电路
  6. 控制信号输入电压范围:低电平:-0.3V ≤ Vin ≤ 1.5V ;高电平:2.3V ≤ Vin ≤ Vss
  7. 使能信号输入电压范围:低电平:-03≤Vin≤1.5V(控制信号无效) ; 高电平:2.3V≤Vin≤Vss(控制信号有效)
  8. 最大功耗:15W(温度限制)
  9. 正常工作温度:-25℃~+70℃
  10. 尺寸大小:32mm × 56mm
  11. 重量大小:9g
  12. 供电指示灯:1个(红色LED)

使用方法

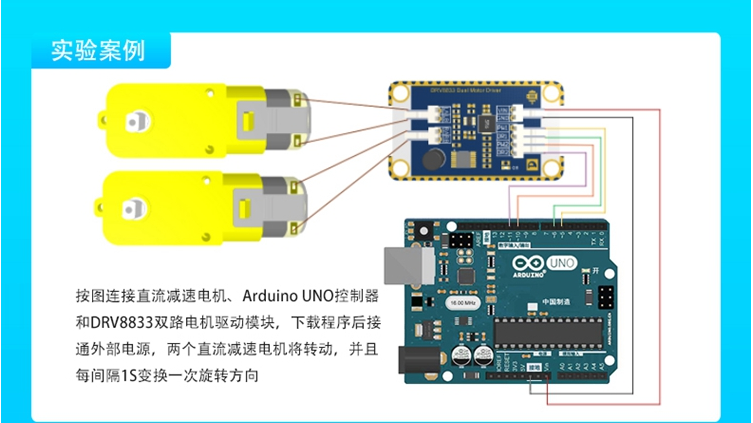

连接方式

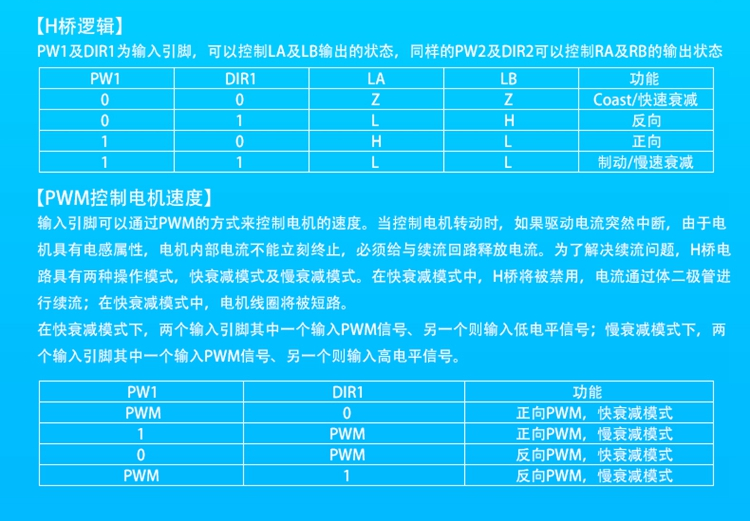

控制说明

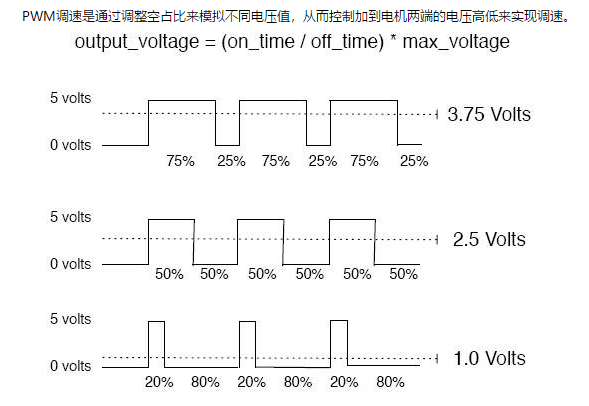

PWM调速原理


应用例程

Arduino实验代码
int A1 = 5;
int A2 = 6;
int B1 = 10;
int B2 = 11;
void setup()
{
   pinMode(M1, OUTPUT);
   pinMode(M2, OUTPUT);
}
void loop()
{
   int value;
   for(value = 0 ; value <= 255; value+=5)
{
   digitalWrite(M1,HIGH);
   digitalWrite(M2, HIGH);
   analogWrite(E1, value);   //PWM调速
    analogWrite(E2, value);   //PWM调速
    delay(30);
}
}
程序效果

电机旋转 停转交替。

应用视频

4wd xun xian01.png
4wd xun xian02.png
