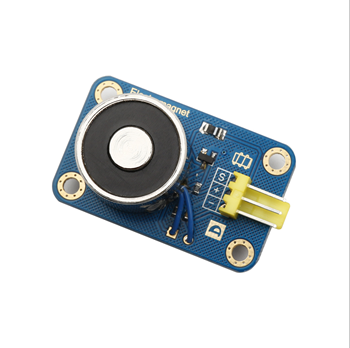

SKU:RB-02S122 电磁铁模块

产品概述

电磁铁是由电流产生磁场的一种磁铁。根据安培定律，导线中的电流产生导线周围的磁场。为了将磁场集中，在电磁铁中电线被卷绕成一个线圈，许多线并排排列。线圈的所有磁场通过线圈的中心，在那里形成一个强大的磁场。电磁铁磁铁能持续吸附1公斤重量的铁磁体。电磁铁模块使用简单，仅靠控制信号线的高低电平即可控制电磁铁的通断。

基本参数

• 品名 电磁铁模块
• 货号 RB-02S122
• 品牌 AlsRobot
• 产地 哈尔滨
• 尺寸 40mm*26mm*22mm
• 重量 24g
• 包装 防静电袋
• 固定孔 33mm*18mm

电气参数

• 接口类型：3P传感器反插反接口，舵机线序
• 信号类型：数字信号
• 工作电压：DC5V
• 工作电流：400mA
• 引脚定义：

1. “-”电源负极

2. “+”电源正极

3. “S”信号


• 连接线3P传感器连接线、杜邦线
• 工作温度：-20至80℃
• 最大负载：1KG
• 固定孔：33mm*18mm
• 产品尺寸（mm）：40mm*26mm*22mm
• 固定孔尺寸（mm）：
• 重量（g）：24g

例子程序

/*
传感器连接到 UNO 控制器的 D13 引脚，实现一秒有吸力，一秒没有吸力的效果
*/

#define sensorPin 13
void setup() {
  pinMode(sensorPin, OUTPUT);
  Serial.begin(115200);
}

void loop() {
  digitalWrite(sensorPin, HIGH);
  delay(1000);
  digitalWrite(sensorPin, LOW);
  delay(1000);
}

相关推荐

• 产品资料

下载链接：https://pan.baidu.com/s/1lniVEryMd6B2u24JGHdc8Q 提取码：p89w

• 产品购买地址：直流吸盘式电磁铁模块 DC5V
