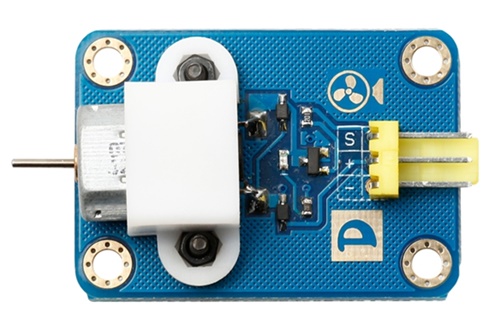

产品概述

奥松机器人推出的风扇电机模块接线简单,操作方便,通过传感器连接线与 Arduino 控制器或者传感器扩展板连接.
当信号端输入高电平时,电机转动。
当信号端输入低电平时,电机停止。
风扇电机模块非常适合初学者使用,你可以利用它实现更多新奇、好玩的创意。

规格参数

  1. 工作电压:5V
  2. 工作电流:200mA
  3. 电机工作电压:3V
  4. 空载转速:12000±10rpm
  5. 空载电流:40mA
  6. 接口类型:3P防插反接口
  7. 信号类型:数字信号
  8. 指示灯:红色转动指示灯_电机转动时 LED 亮起
  9. 连接线:3P 传感器连接线
  10. 工作温度:-10℃-60℃
  11. 重量:12g
  12. 包装:防静电袋包装
  13. 固定孔:M3*4
  14. 产品尺寸:28mm * 40mm - 详见下图
  • 产品尺寸图

接口定义

+ 电源正极
- 电源负极
S 信号

使用方法(Arduino 控制器)

使用硬件

  • 1 * Arduino UNO 控制器
  • 1 * 风扇电机模块
  • 1 * USB 数据线
  • 1 * 9V 1A 电源适配器
  • 若干实验连接线

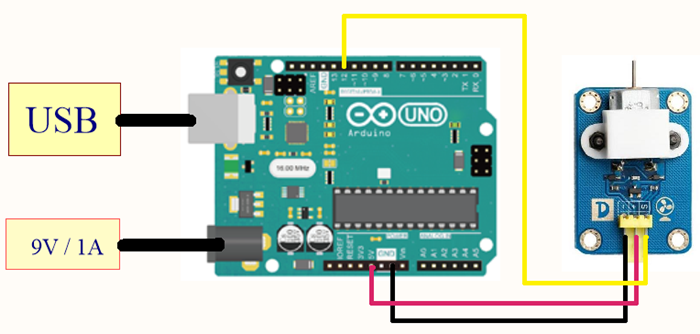

硬件连接_1


Arduino_code_1

void setup()
{
  pinMode(12, OUTPUT);
}

void loop()
{
  digitalWrite(12, HIGH);
  delay(1000);
  digitalWrite(12, LOW);
  delay(1000);
}

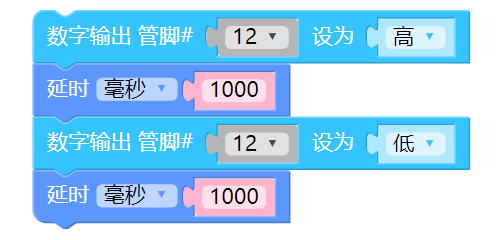

在线云编程例程_1


程序效果_1

风扇电机会全速转动 1 秒,然后停止 1 秒,以此循环

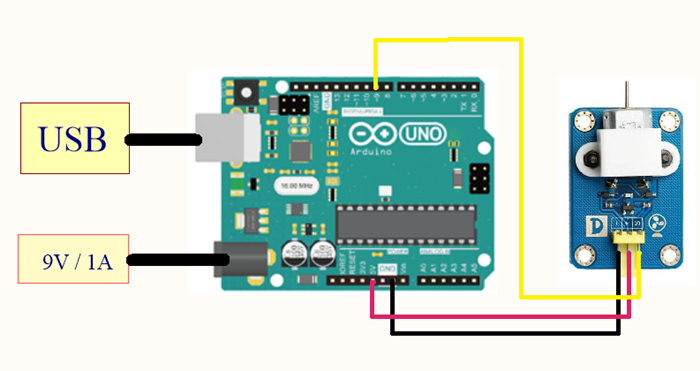

硬件连接_2


Arduino_code_2

void setup()
{
  pinMode(9, OUTPUT);
}

void loop()
{
  for(int i=135; i<255; i++)
  {
    analogWrite(9, i);
    delay(100);
  }
  for(int i=255; i>135; i--)
  {
    analogWrite(9, i);
    delay(100);
  }
}

在线云编程例程_2


程序效果_2

风扇电机会由低速到全速,再由全速到低速,以此循环

使用方法(Microbit)

使用硬件

  • 1 * micro:bit 控制器
  • 1 * micro:bit 扩展板
  • 1 * 4节5号电池盒
  • 若干杜邦线

硬件连接


Microbit 例子程序

micropython 代码:

from microbit import *

while True:
    pin1.write_digital(1)
    sleep(1000)
    pin1.write_digital(0)
    sleep(1000)


程序效果

电机模块全速转动 1 秒,停止 1 秒,以此循环。

产品相关推荐


例子程序下载

链接:https://pan.baidu.com/s/1hrOIDAs 密码:fqcs
