产品概述

逻辑与模块可实现逻辑与门的逻辑功能。逻辑与模块基于 74HC1G08 芯片,是具有两输入的高速 CMOS 器件。因此逻辑与模块具有两路数字信号输入,一路数字信号输出的功能。只有当两路输入均为高电平的时候,才输出高电平。

产品参数

  1. 工作电压 :5V
  2. 逻辑功能:与逻辑
  3. 模块接口:KF2510 - 3P
  4. 输入输出:两个输入接口,一个输出接口
  5. 尺寸大小: 30mm x 25mm
  6. 重量大小:2g
  7. 真值表

H = HIGH voltage level; L = LOW voltage level

逻辑与门真值表
INPUT INPUT OUTPUT
A B Y
L L L
L H L
H H H
H L L
  • 产品尺寸图:

使用方法

  • 硬件环境:
(1)DC - DC Module 电源模块
(2)逻辑或模块
(3)LED 发光模块
(4)大按钮模块
(5)黑色振动传感器
  • 软件环境:Arduino IDE 1.7.7
  • 引脚定义:
(1)S:信号输出引脚
(2)IN1:信号输入引脚
(3)IN2:信号输出引脚
(4)-:电源地
(5)+:电源正极
  • 硬件连接图

大按钮模块连接 IN2,黑色振动传感器连接 IN1

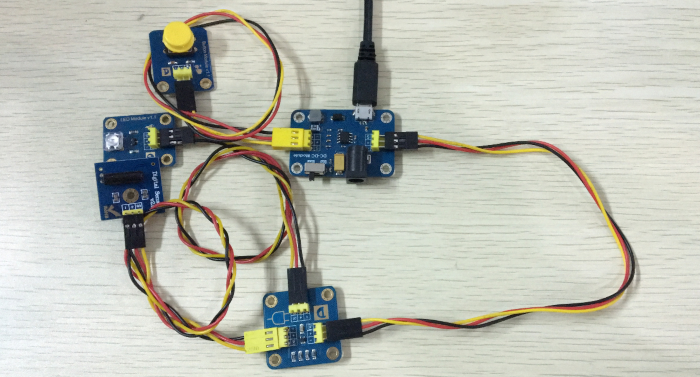

  • 实物连接图
  • 实验效果

(1)当大按钮模块按下时,即 IN2 为低电平,LED 保持熄灭状态,不受到 IN1 引脚电平的影响
(2)当大按钮模块没有按下时,即 IN2 为高电平

当黑色振动传感器检测到振动时,输出为高电平,此时 LED 亮起
当黑色振动传感器没有检测到振动时,输出为低电平,此时 LED 熄灭

如图所示为大按钮模块没有被按下,并且黑色振动传感器检测到振动信号时的状态:
