产品概述

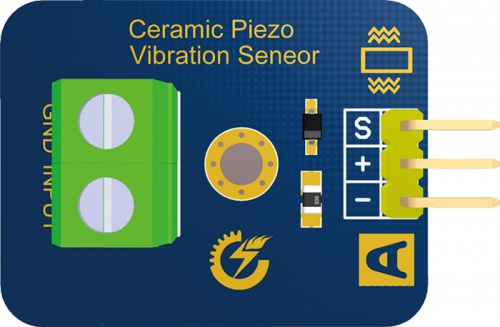

模拟压电陶瓷震动传感器,是利用压电陶瓷给电信号产生震动的逆向换过程,当压电陶瓷片震动时就会产生电信号,与Arduino 传感器扩展板v5.0结合使用,Arduino模拟口能感知微弱的震动电信号,可实现与震动有相关的互动作品,比如电子鼓互动作品。

规格参数

  1. 工作电压 :3.3V或5V
  2. 工作电流 :<1mA
  3. 工作温度范围:-10℃~+70℃
  4. 接口类型:模拟信号输出
  5. 尺寸大小:30mm x 23mm
  6. 重量大小:5g

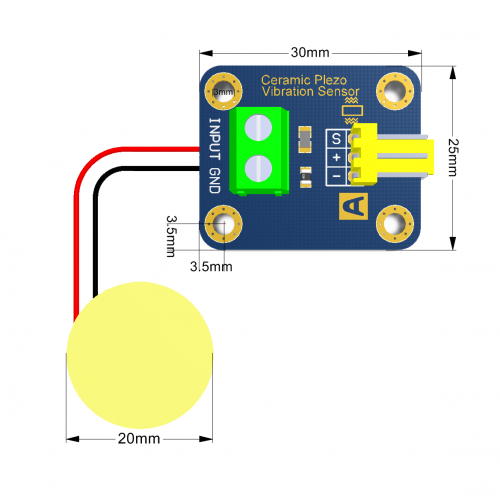

7.产品尺寸图:


8.接口定义

  • S:信号输出
  • +:电源(VCC)
  • -:地(GND)
  • Input:压电陶瓷片的正极
  • Gnd:压电陶瓷片的负极

使用方法

example1_Arduino

  • 主要硬件
Arduino UNO 控制器
USB 数据线
杜邦线(公对母)
压电陶瓷振动传感器

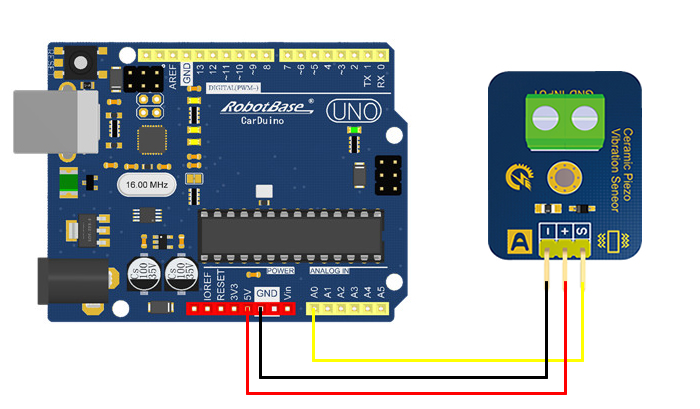

  • 硬件连接
S端口接到控制器的模拟输入脚。5V 和GND分别接到电源的+5V和GND。

Input和Gnd购买时连接好压电陶瓷片的正负极。

将模拟电压陶瓷震动传感器依照程序接入Arduino UNO控制器模拟口A0,观察当震动程度不同时,串口的输出值。
  • 示例程序
void setup()
{
    Serial.begin(9600);     //打开串口,设置串口波特率为9600bps
}
void loop()
{
    int val;
    val=analogRead(0);      //将模拟压电陶瓷震动传感器连接到模拟接口0
    Serial.print("Vibration is ");
    Serial.println(val,DEC);//通过串口打印读取到的模拟值
    delay(100);
}
  • 程序效果

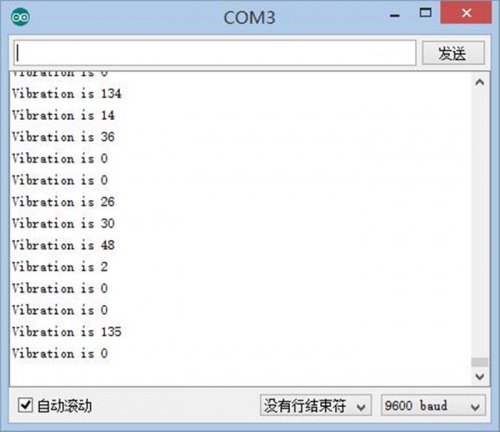

当你检测到不同程度震动时,反馈回此时的测量值。如下图所示,此图是当将震动传感器贴到A4纸中央上,绷直A4纸,敲击A4一边,串口反馈回来的数据示意图。

视频展示

Tao ci zhen dong01.png

资料下载

  • 产品资料

下载链接:https://pan.baidu.com/s/1-Wb8sKTX5arIoMe9ddfBSw 提取码:5zo1
