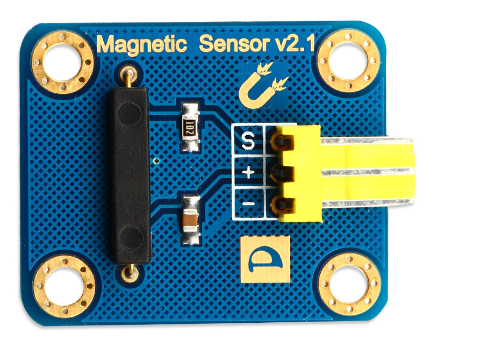

SKU:RB-02S026A 磁感应传感器

来自ALSROBOT WiKi
跳转至: 导航搜索

目录

产品概述

干簧管是一种磁敏的特殊开关。玻璃管内管内平行封装的簧片端部重叠,并留有一定间隙以构成开关的常开接点。 当永久磁铁靠近干簧管时,或者由绕在干簧管上面的线圈通电后形成磁场使簧片磁化时,簧片的接点就会感应出极性相反的磁极。由于磁极极性相反而相互吸引,当吸引的磁力超过簧片的抗力时,分开的接点便会吸合;当磁力减小到一定值时,在簧片抗力的作用下接点又恢复到初始状态。这样便完成了一个开关的作用。 可以用来对磁性材料(磁铁)的探测,探测范围可达3cm左右(探测范围和磁性强弱有关),与Arduino专用传感器扩展板结合使用,可以制作与磁性材料(磁铁)相关的互动作品。

  • 产品尺寸图:

接口定义

  • S:信号输出
  • VCC:电源正极
  • GND:电源负极

使用方法

工作原理

产品就是应用干簧管对磁力的检测进行工作的,塑封干簧管用一对用磁性材料制造的弹性舌簧组成,舌簧密封于充有惰性气体的玻璃管中,舌簧端面互叠但留有一条细间隙。舌簧端面触点镀有一层贵金属,如铑或钌,使开关具有稳定的特性和极长的使用寿命。由永久磁铁或线圈所产生的磁场施加于开关上时,使干簧管两个舌簧磁化,使一个舌簧在触点位置上生成N极,另一个舌簧的触点位置上生成S极,(如图所示)。若生成的磁场吸引力克服了舌簧的弹性产生的阻力,舌簧被吸引力作用接触导通,即电路闭合。一旦磁场力消除,舌簧因弹力作用又重新分开,即电路断开。
在密闭的金属或塑料管内,设置一点或多点的磁簧开关,然后将管子贯穿一个或多个,中空而内部装有环型磁铁的浮球,并利用固定环,控制浮球与磁簧开关在相关位置上,使浮球在一定范围内上下浮动。利用浮球内的磁铁去吸引磁簧开关的接点,产生开与关的动作。

编程原理

磁感应传感器总共一出三个引脚,分别是电源正Vcc、电源地GND、信号线S,将磁感应传感器连接到 Arduino UNO 控制器的数字引脚,例如数字2,使用 Arduino UNO 板载的LED进行互动设计,当有磁铁靠近的时候,LED 亮起;当没有磁铁靠近的时候,LED 熄灭。

连接图

通过3P传感器连接线或者杜邦线将传感器插接到Carduino UNO R3 控制器数字接口2上,如图所示:

例子程序

将磁感应传感器及LED小灯依照程序接入Arduino UNO控制器,观察当磁钢接近磁感应传感器时LED小灯的状态。

int magnetic=2;                //定义数字接口 9为magnetic(磁感应模块)
int led=13;                     //定义数字接口 8为LED灯
void setup()
{
  pinMode(led,OUTPUT);       //设置led为数字输出
  pinMode(magnetic,INPUT);     //设置magnetic为数字输入
}

void loop()
{
  if(digitalRead(magnetic))        //如果感应到强磁场
    digitalWrite(led, HIGH);    //LED灯亮起
  else                       //如果未感应到强磁场
    digitalWrite(led, LOW);    //LED灯熄灭
}

程序效果

控制器上电后,LED灯应保持熄灭状态(未连接磁感应传感器时,LED灯状态不定)。
将磁钢贴近磁感应模块的上的干簧管,LED发光模块亮起;移开磁钢,LED发光模块熄灭。
