产品概述

最新推出的Light Sensor是基于半导体的光电效应原理所开发的光线传感器,其可用来对周围环境光的强度进行检测,结合各种单片机控制器可实现光的测量、光的控制和光电转换等功能,此传感器3P插针接口,可通过3P传感器连接线(不分模拟与数字连接线)与传感器扩展板结合使用,可以制作光感相关的互动作品。

规格参数

  1. 供电电压: 3.3v - 5v
  2. 工作环境: -25 - +85℃
  3. 储存温度: -30 - +100 ℃
  4. 模块尺寸: 35mm * 15mm
  5. 模块重量: 2g

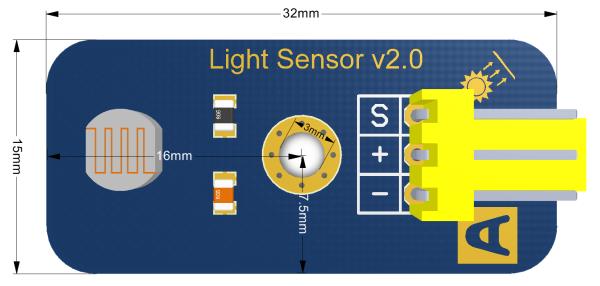

6.产品尺寸图:


7.接口定义

S:输出信号
+:电源(VCC)
-:地(GND)

工作原理

光线传感器实质是一个光敏电阻,其阻值会随光线强度的变化而发生变化,并且当光照强烈时,阻值变小;光照减弱时,阻值增大;完全遮挡光线时,阻值最大。简单的说,光线传感器就是利用光敏电阻受光线强度影响而阻值发生变化的原理向微控制器发送光线强度强度的模拟信号。

编程原理

光线传感器模块共引出3个引脚,分别是数据线S,电源Vcc和地线GND。实际应用时,将S端接在 Arduino UNO 控制器的一个模拟输入接口上,通过改变光强的变化来改变阻值,从而改变S端的输出电压。再通过 Arduino IDE 的串口监视器进行显示。

使用方法

example1_Arduino

  • 主要硬件
Arduino UNO 控制器
光线传感器
杜邦线
USB 数据线

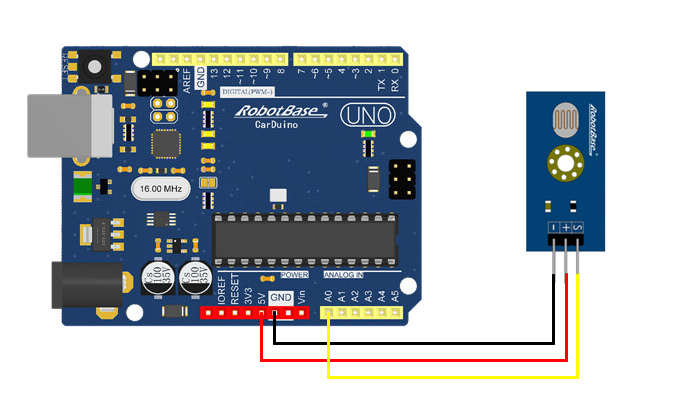

  • 连接示意图
  • 例子程序
int sensorPin = A0; //定义光线传感器接口
int value = 0;
void setup(){
   Serial.begin(9600);//串口波特率为9600
}
void loop(){
   value = analogRead(A0);//读取模拟脚0的值
   Serial.print("Light Sensor Value:");
   Serial.println(value);//串口打印读取的值并换行
   delay(100);//延时100ms
}

  • 云编程代码
  • 程序效果
通过模拟口 0 采集光线传感器的信号,然后通过串口输出到电脑上,我们可以使用串口调试助手软件或者Arduino自带的串口窗口看到结果。由于Arduino是10位的采样精度,其输出范围是0—1023。
  • 当有光照时,输出值大(即电压高)
  • 当没有光照时,输出值小(即电压低)

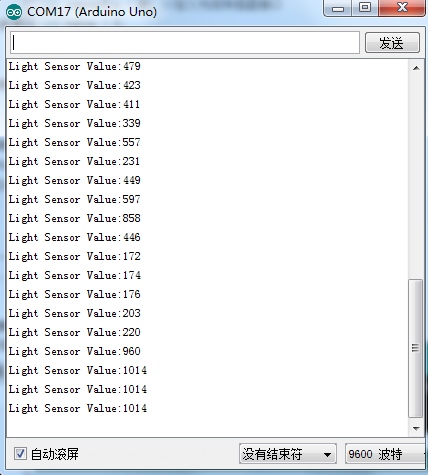

程序效果如下图所示:(但是由于环境和光照的不同,测试效果也有差别)
